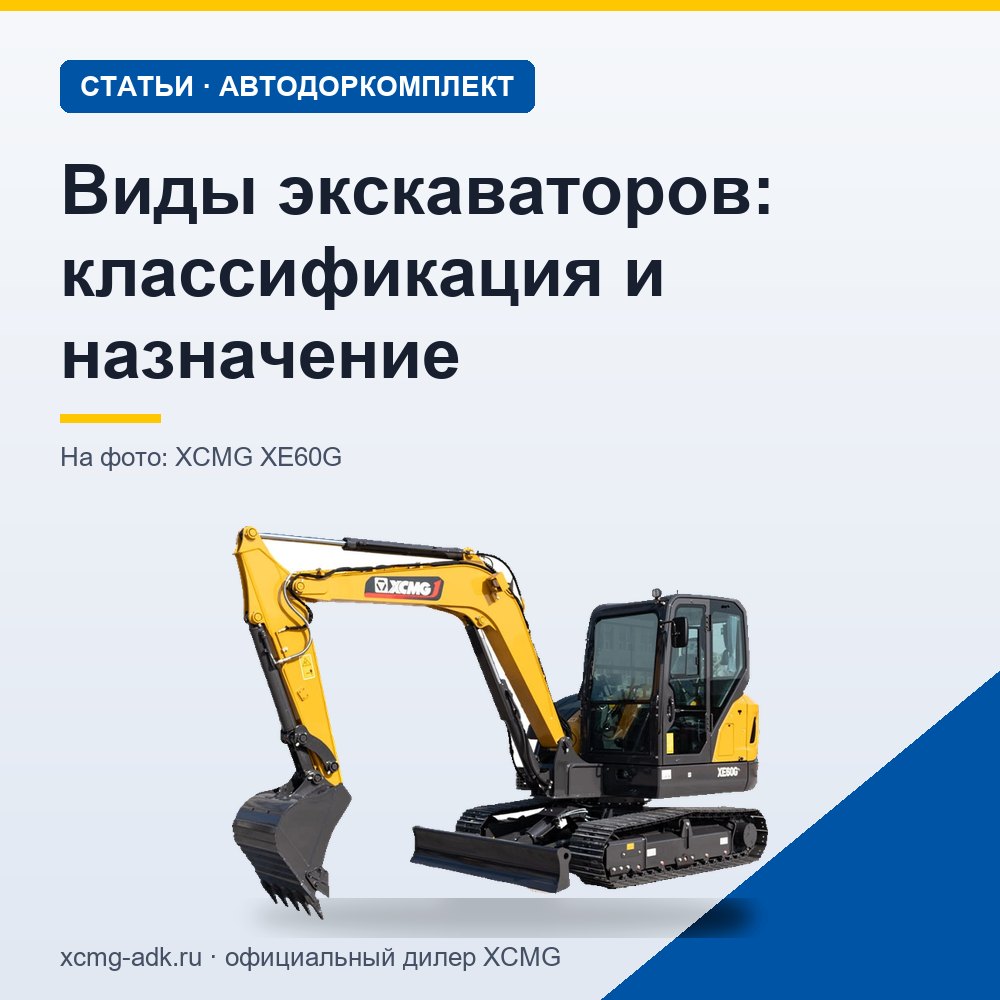

Виды экскаваторов: классификация и назначение
Коротко: виды экскаваторов различают по рабочему оборудованию, ходовой части, массе и назначению. По оборудованию это обратная лопата, прямая лопата, грейфер и драглайн, по ходовой — гусеничные и колёсные машины, по массе — мини, средние, тяжёлые и карьерные, по назначению — универсальные и специальные: габаритные, перегружатели, разрушители, длиннострелые. На стройке чаще всего работает гидравлический одноковшовый экскаватор с обратной лопатой.
Материал для тех, кто впервые подбирает технику под земляные работы или хочет понять, чем отличаются машины в каталогах и объявлениях. Экскаватор — это землеройная машина, которая отделяет грунт ковшом, переносит его и выгружает в отвал или в транспорт. Одноковшовые экскаваторы работают циклами «копание — поворот — выгрузка», многоковшовые (роторные и цепные) копают непрерывно и встречаются в основном на прокладке длинных траншей и в горной добыче.
Какие бывают экскаваторы: признаки классификации
- Рабочее оборудование. Обратная лопата, прямая лопата, грейфер, драглайн, а также специальное: удлинённая стрела, гидроножницы, захваты для металлолома и леса.
- Привод. Современные строительные машины почти все гидравлические: стрелу, рукоять и ковш двигают гидроцилиндры. Канатные механические экскаваторы остались в основном на крупных горных предприятиях.
- Ходовая часть. Гусеничная — для слабых грунтов, уклонов и карьеров, колёсная — для городских объектов и частых переездов.
- Масса. От мини-машин в пару тонн до карьерных гигантов. Модели XCMG весят от 2,15 т (XE20E) до 85–87 т (XE870GK).
- Назначение. Универсальные машины для земляных работ и специальные — под снос, перегрузку, работу с большим вылетом или в карьере.
Виды экскаваторов по рабочему оборудованию
Рабочее оборудование определяет, где ковш копает относительно места стоянки машины и как она выгружает грунт.
| Оборудование | Как копает | Где применяют |
|---|---|---|
| Обратная лопата | Ковш развёрнут к машине и копает ниже уровня стоянки движением на себя | Траншеи, котлованы, фундаменты, погрузка самосвалов |
| Прямая лопата | Ковш развёрнут вперёд и срезает породу выше уровня стоянки движением от себя | Карьерный забой, разработка насыпей и штабелей |
| Грейфер | Ковш из двух или нескольких челюстей опускается вертикально и смыкается | Колодцы, узкие глубокие выемки, перегрузка сыпучих материалов и лома |
| Драглайн | Ковш на канатах забрасывают далеко от машины и подтягивают к ней | Обводнённые грунты, каналы, русла, вскрыша |
Экскаватор с обратной лопатой
Обратная лопата — главный вид оборудования на стройке. Стрела, рукоять и ковш позволяют копать ниже площадки, на которой стоит машина, поэтому разработка грунтов экскаватором с обратной лопатой — стандартный способ отрыть траншею под сети или котлован под фундамент. Грунт кладут в отвал рядом с выемкой или сразу грузят в самосвал.
Ковш обратной лопаты меняют под работу. Для сетей берут узкий траншейный, для откосов и планировки дна — широкий планировочный, для мёрзлого и каменистого грунта — усиленный скальный. Объём растёт с классом машины: у мини-экскаватора XE20E ковш 0,04 м³, у среднего XE260D — 1,4 м³, у тяжёлого XE490DK — 3,1 м³.
Прямая лопата
Прямая лопата экскаватора устроена наоборот: ковш обращён зубьями вперёд, машина стоит у подошвы забоя и срезает породу выше уровня своей стоянки. Такое оборудование ставят на тяжёлые карьерные машины, которые грузят горную массу в самосвалы. Для траншей и котлованов прямая лопата неудобна: глубоко ниже себя она не копает.
Карьерные экскаваторы XCMG в каталоге АДК XE700GK и XE750GK работают с обратной лопатой. Скальный ковш XE700GK — 4,5 м³, глубина копания — 7 255 мм.
Грейфер и драглайн
Грейфер опускают в выемку вертикально, поэтому им роют колодцы и узкие глубокие траншеи, а на перегрузочных машинах перекладывают сыпучие материалы и металлолом. Драглайн забрасывает ковш на канате далеко от себя и подтягивает его обратно: так разрабатывают обводнённый грунт, чистят каналы и вскрывают пласты. Драглайны — крупные канатные машины, в каталоге АДК их нет.
Гусеничные и колёсные: типы ходовой
Гусеничные экскаваторы — основной выбор для земляных работ. Вес распределяется по длинным гусеницам, поэтому машина держится на рыхлом и влажном грунте и работает на уклонах. У гусеничного XE260D давление на грунт 57 кПа, а между объектами его возят на трале.
Колёсные экскаваторы переезжают своим ходом и не портят асфальт. Чтобы машина стояла устойчиво при копании, её опирают на отвал и выносные опоры. Колёсные экскаваторы общего назначения XCMG — от XE60WD массой 5,9 т до XE210WG массой 21,3 т; колёсные перегружатели — от 24 т (XE240WM) до 80 т (XE800WM).
Мини-экскаваторы часто ставят на резиновые гусеницы, которые не повреждают плитку, газон и асфальт во дворе. Такие гусеницы у XE27U, XE35U и XE55U.
Типы экскаваторов по массе
Класс по массе задаёт объём ковша, усилие копания и способ перевозки. Границы классов у производителей разные, в линейке XCMG они выглядят так:
| Класс | Модель | Масса, т | Ковш, м³ | Глубина копания, мм |
|---|---|---|---|---|
| Мини | XE20E | 2,15 | 0,04 | 2 580 |
| Мини | XE60G | 6 | 0,24 | 3 830 |
| Габаритный | XE180DN | 18,1 | 0,91 | 6 000 |
| Средний | XE260D | 25,8 | 1,4 | 6 972 |
| Средний | XE370CA | 36,6 | 1,6 | 6 927 |
| Тяжёлый | XE490DK | 48,1 | 3,1 | 7 000 |
| Карьерный | XE700GK | 69,8 | 4,5 (скальный) | 7 255 |
Обратите внимание: с ростом массы глубина копания меняется мало. XE370CA тяжелее XE260D больше чем на 10 т, а копают они на сопоставимую глубину — 6 927 и 6 972 мм. Тяжёлая машина берёт другим: большим ковшом и усилием — у XE370CA усилие копания ковша 242 кН против 185 кН у XE260D.
Экскаваторы специального назначения
- Габаритные. Полноразмерные гусеничные машины с узкой ходовой для городских улиц и частой перевозки: XE180DN при массе 18,1 т имеет общую ширину 2 490 мм.
- Перегружатели. Работают в портах, на металлобазах и лесных складах. У колёсного XE480WM кабина поднимается гидравликой, чтобы оператор видел кузов и штабель, а гусеничный XE230M массой 23 т захватывает груз на глубине до 4 952 мм.
- Разрушители. Машины для сноса зданий с длинной стрелой и гидроножницами. XE500DHR работает на высоте до 27,65 м, а после замены оборудования становится обычным экскаватором.
- С удлинённой стрелой. Нужны, когда до грунта не дотянуться обычной стрелой: чистка водоёмов, откосы, работа через препятствие. Колёсный XE210WLL копает на радиусе до 11 843 мм.
- Карьерные. Тяжёлые машины с усиленной стрелой и скальным ковшом для горной массы: XE700GK, XE750GK, XE870GK.
Чем отличаются экскаваторы на практике и какой вид нужен
- Где копать. Ниже уровня стоянки — обратная лопата, выше — прямая, вертикально вниз в узкую выемку — грейфер.
- По чему ехать и как часто переезжать. Бездорожье и слабый грунт — гусеницы, город и несколько объектов за неделю — колёса.
- Сколько грунта. Участок и двор — мини-класс, котлованы и дороги — средний, карьер и вскрыша — тяжёлый и карьерный.
- Какие ограничения на площадке. Узкие улицы и частая перевозка — габаритная машина с узкой ходовой.
- Нужна ли особая работа. Снос, перегрузка лома или леса, большой вылет — специальные модели.
Что выбрать из линейки XCMG
- XE27U — мини-экскаватор массой 2,8 т на резиновых гусеницах, ковш 0,06 м³: участки, дворы, благоустройство.
- XE150WD — колёсный, 14 т, ковш 0,7 м³, высота выгрузки 5 855 мм: городские объекты и переезды своим ходом.
- XE180DN — габаритный гусеничный, 18,1 т, ковш 0,91 м³: стеснённые площадки.
- XE370CA — средний гусеничный, 36,6 т, ковш 1,6 м³, усилие копания 242 кН: котлованы и большие объёмы грунта.
Машины для сноса и работы с удлинённой стрелой собраны в подразделе «Экскаваторы спец. назначения».
Вопросы и ответы
Какие бывают экскаваторы?
Одноковшовые и многоковшовые. Одноковшовые делят по оборудованию (обратная и прямая лопата, грейфер, драглайн), по ходовой (гусеничные и колёсные), по массе (мини, средние, тяжёлые, карьерные) и по назначению (универсальные и специальные).
Что такое экскаватор с обратной лопатой?
Это экскаватор, у которого ковш развёрнут к машине и копает ниже уровня её стоянки движением «на себя». Такой машиной роют траншеи и котлованы и грузят грунт в самосвалы.
Чем прямая лопата отличается от обратной?
Направлением копания. Прямая лопата срезает породу выше уровня стоянки движением от машины и работает в карьерном забое, обратная копает ниже уровня стоянки движением к машине и нужна для траншей, котлованов и погрузки.
Какой объём ковша бывает у обратной лопаты?
Объём зависит от класса машины: в линейке XCMG — от 0,04 м³ у мини-экскаватора XE20E до 5,98 м³ у карьерного XE870GK. Форму ковша выбирают под грунт: траншейный, планировочный или скальный.
Итог
Виды экскаваторов определяются оборудованием, ходовой, массой и назначением. Для большинства строительных работ нужен гусеничный или колёсный экскаватор с обратной лопатой подходящего класса, а специальные машины берут под снос, перегрузку и карьер. Модели всех видов — в разделе «Экскаваторы». Какой вид и класс нужен именно вам, подскажет менеджер АДК, он же посчитает стоимость машины — номера филиалов собраны в разделе «Контакты».
