Виды асфальтоукладчиков: классификация и назначение

Коротко: основные типы асфальтоукладчиков различают по ходовой — гусеничные и колёсные, по размеру — от мини-машин для тротуаров до широкозахватных для трасс, и по выглаживающей плите — раздвижной или жёсткой, с трамбующим брусом или с брусом и вибрацией. В линейке XCMG восемь моделей с максимальной шириной укладки от 3 500 до 8 000 мм: колёсный RP453L и гусеничные машины от мини-асфальтоукладчика RP355 до RP805S и RP905S.

Материал для дорожных подрядчиков, муниципальных служб и сметчиков, которые выбирают тип машины под объект или под требование тендера. Асфальтоукладчик — самоходная машина, которая принимает горячую смесь из самосвала, подаёт её конвейером к шнекам, распределяет по ширине полосы и выглаживает плитой с предварительным уплотнением.

Типы асфальтоукладчиков: классификация

• По ходовой — гусеничные и колёсные.
• По размеру и ширине укладки — мини, средние, крупные и широкозахватные.
• По выглаживающей плите — раздвижная гидравлическая или жёсткая с наращиваемыми секциями.
• По способу уплотнения — трамбующий брус или брус в сочетании с вибрацией плиты.
• По обогреву плиты — электрический, газовый или дизельный.
• По управлению толщиной слоя — с ручной настройкой или с автоматической системой нивелирования по датчикам.

Гусеничные и колёсные асфальтоукладчики

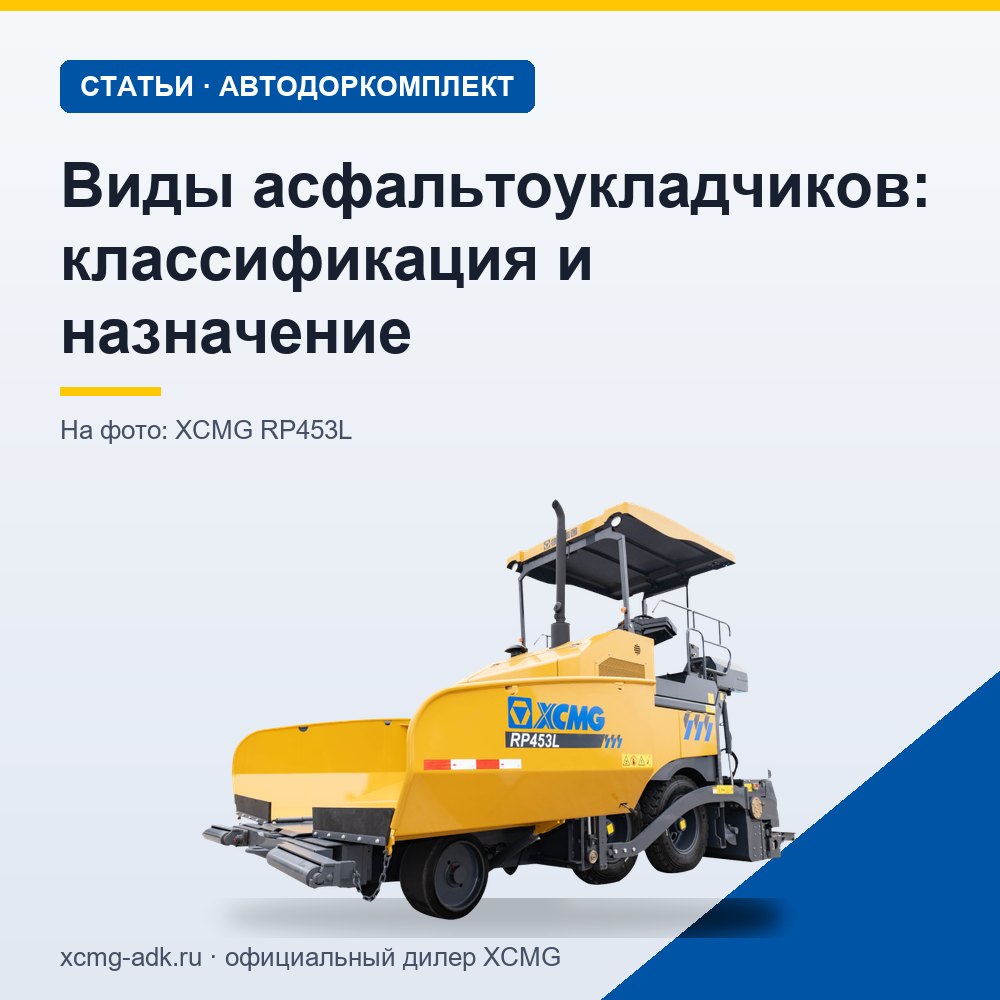

В линейке XCMG колёсный — RP453L: машина городского класса с полным приводом и самоблокирующимся дифференциалом, шириной укладки от 1,8 до 4,5 м с уширителями. Гусеничные — RP355, RP405, RP505, RP603Pro, RP705, RP805S и RP905S. Длина гусеничной тележки у RP355 — 1 673 мм, у RP405 и RP505 — 2 281 мм, у RP905S — 3 164 мм, наибольшая — 3 175 мм у RP603Pro.

Типы асфальтоукладчиков по размерам

Мини-асфальтоукладчик RP355 весит 8 т, укладывает полосу от 500 мм с ограничителями и имеет одинаковую транспортную и рабочую высоту — 1 935 мм. Его берут для тротуаров, велодорожек, дворов и паркингов. Средние машины с бункером 12 т работают на улицах и сельских дорогах. Крупные и широкозахватные с шириной машины 2 550 мм кладут полосу до 7 250–8 000 мм на загородных дорогах и магистралях.

В сметах и тендерах встречается деление на типоразмеры — например, «асфальтоукладчик второго типоразмера». Границы такого деления задаёт сам документ, поэтому выпишите из него требуемые ширину укладки и производительность и сверьте с паспортом машины.

Виды выглаживающих плит и уплотнения

Плита — главный рабочий орган асфальтоукладчика: от неё зависят ровность и плотность слоя.

• Раздвижная (телескопическая) плита меняет ширину гидроцилиндрами прямо на ходу. У RP405 и RP505 плита E340T раздвигается от 1 800 до 3 400 мм, у RP603Pro плита E475T — от 2 500 до 4 750 мм, у RP705 и RP905S плита E500B — от 2 500 до 5 000 мм. Дальше ширину добавляют уширителями.
• Жёсткая плита собирается из секций под нужную ширину и меняет её только при остановке. Такие плиты используют на длинных захватках постоянной ширины, где важна жёсткость по всей полосе.
• Трамбующий брус — ударяет по смеси перед плитой и даёт предварительное уплотнение. Так устроены RP355, RP405 и RP453L.
• Брус и вибрация — плита ещё и вибрирует, слой получается плотнее, и каткам остаётся меньше работы. Эта схема у RP505, RP603Pro, RP705, RP805S и RP905S.

Обогрев плиты у моделей XCMG электрический: он нужен, чтобы горячая смесь не прилипала к холодному металлу в начале смены.

Бункер, толщина слоя и смежная техника

Ёмкость бункера определяет, сколько смеси машина держит между самосвалами: 6 т у RP355, 12 т у RP405, RP453L и RP505, 13 т у RP705, 14 т у RP603Pro и RP805S, 15 т у RP905S. Максимальная толщина слоя — от 200 мм у RP355 до 500 мм у RP905S: толстые слои нужны при укладке оснований.

Чтобы асфальтоукладчик не останавливался между самосвалами, перед ним ставят перегружатель асфальтобетонной смеси. У XCMG это AT1005 с приёмным бункером 9,5 т, промежуточным на 25 т и накопительным на 14 т: он перемешивает смесь повторно и подаёт её в укладчик без ударов самосвала о машину.

Что выбрать из линейки XCMG

• RP355 — мини-асфальтоукладчик: 8 т, укладка от 500 до 3 500 мм, высота 1 935 мм.
• RP453L — колёсный городской: 10 т, укладка до 4 500 мм, 240 т/ч.
• RP603Pro — гусеничный крупный: плита 2 500–4 750 мм, укладка до 7 250 мм, слой до 400 мм.
• RP805S — широкозахватный: укладка до 8 000 мм, 800 т/ч, брус и вибрация.

Полные характеристики восьми моделей — в разделе «Асфальтоукладчики».

Вопросы и ответы

Какие бывают асфальтоукладчики?

Гусеничные и колёсные; мини, средние, крупные и широкозахватные; с раздвижной или жёсткой плитой; с трамбующим брусом или с брусом и вибрацией.

Что такое асфальтоукладчик второго типа?

Так в смете или тендере обозначают класс машины, а конкретные требования — ширину полосы и производительность — задаёт сам документ. Выпишите их и сверьте с паспортом машины. Например, RP355 кладёт полосу не шире 3 500 мм, а RP805S и RP905S — до 8 000 мм.

Чем колёсный асфальтоукладчик отличается от гусеничного?

Колёсный быстрее переезжает между участками и удобен в городе, гусеничный увереннее держится на рыхлом основании и ровнее идёт по неровностям. В линейке XCMG колёсный — RP453L, остальные семь моделей — гусеничные.

Что такое мини-асфальтоукладчик?

Компактная машина для узких полос — тротуаров, дорожек, дворов. RP355 весит 8 т, ширина машины 1 450 мм, а с ограничителями он кладёт полосу от 500 мм.

Итог

Тип асфальтоукладчика выбирают по объекту: ходовую — по основанию и частоте переездов, размер — по ширине полосы и объёму смеси, плиту и уплотнение — по требованиям к ровности и плотности слоя. Назовите менеджеру АДК ширину покрытия, толщину слоя и поставку смеси — он подберёт машину и рассчитает стоимость; телефоны филиалов — на странице «Контакты».
