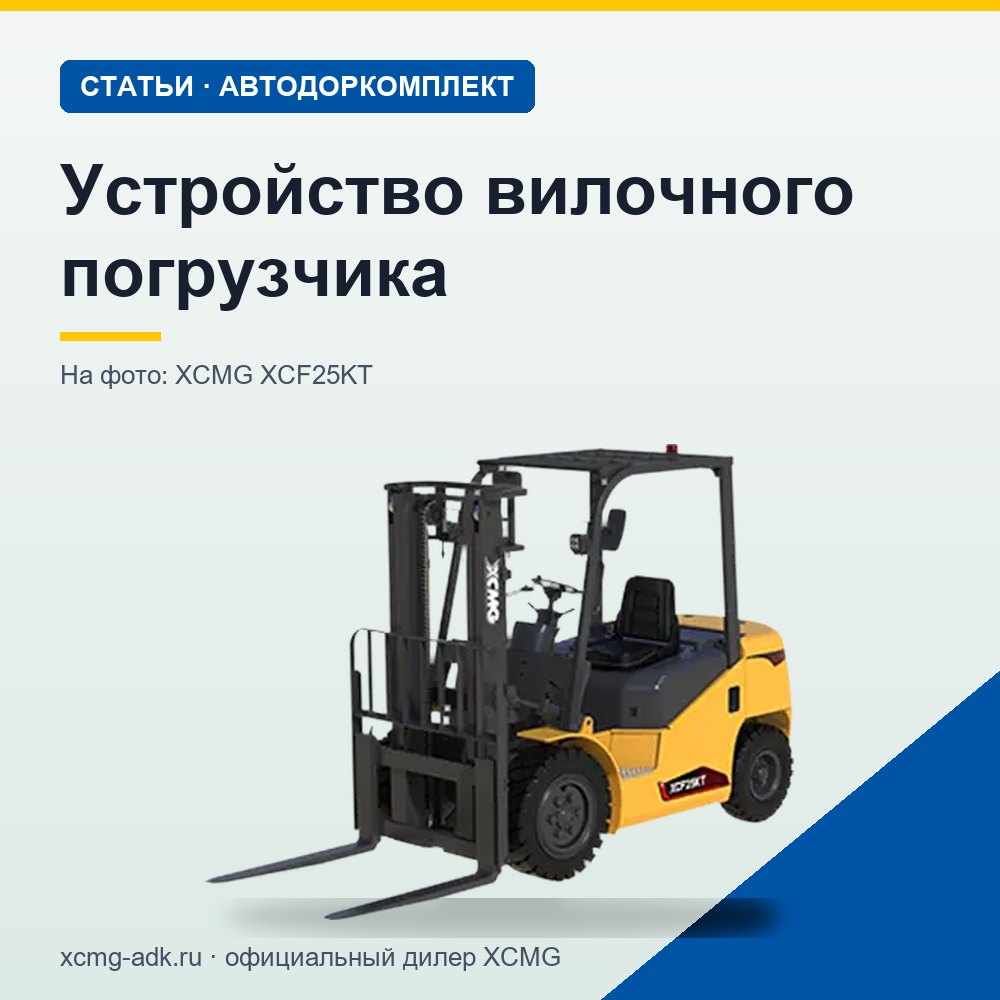

Устройство вилочного погрузчика: из чего состоит и как работает
Коротко: схема вилочного погрузчика включает раму с противовесом, ведущий передний мост и управляемый задний, мачту с кареткой и вилами, гидросистему, двигатель с трансмиссией и кабину с защитным ограждением. Двигатель вращает и колёса через трансмиссию, и гидронасос; масло от насоса через распределитель поднимает каретку по мачте и наклоняет мачту, а противовес сзади не даёт машине опрокинуться вперёд под грузом.
Материал для покупателей, механиков и операторов складской техники: как устроен дизельный вилочный погрузчик, какой узел за что отвечает и на что смотреть при выборе и обслуживании. Вилочный погрузчик — это машина с противовесом и подъёмной мачтой, которая поднимает и перевозит грузы на вилах, вынесенных перед передними колёсами.
Схема вилочного погрузчика: основные узлы
| Узел | Основные детали | Назначение |
|---|---|---|
| Рама с противовесом | Сварная рама, литой противовес в корме | Прочность и устойчивость под грузом |
| Ведущий мост | Передний мост с дифференциалом, колёсами и тормозами | Тяга и восприятие веса груза |
| Управляемый мост | Задний мост с поворотными колёсами и цилиндром рулевого управления | Поворот машины |
| Мачта с кареткой | Рамы мачты, цепи, ролики, каретка, вилы | Подъём, опускание и наклон груза |
| Гидросистема | Насос, бак, распределитель, цилиндры подъёма и наклона | Привод мачты и рулевого управления |
| Силовой агрегат | Дизель, система охлаждения, трансмиссия | Движение и работа насоса |
| Кабина | Защитное ограждение, сиденье, рычаги, дисплей | Управление и защита оператора |
Рама, противовес и мосты
Груз на вилах находится впереди передних колёс, поэтому машина работает как рычаг: ось переднего моста — точка опоры, а массивный противовес в корме уравновешивает груз. Отсюда главное правило устройства — номинальная грузоподъёмность указывается для определённого центра груза. У XCF25KT это 2 500 кг при центре 500 мм, у XCF506K — 5 000 кг при центре 600 мм.
Ведущий мост — передний, он принимает на себя почти весь вес груза. У XCF25KT под полной нагрузкой на переднюю ось приходится 5 450 кг, на заднюю — 775 кг. Задний мост управляемый: колёса поворачиваются гидроцилиндром, и машина разворачивается на малом радиусе — у XCF25KT минимальный радиус поворота 2 270 мм. У погрузчиков XCF20KT–XCF706K рулевой мост литой и защищает шкворни от грязи и воды.
Мачта, каретка и вилы
Мачта — это две или несколько вложенных рам, которые выдвигаются одна из другой. Внутри — подъёмный гидроцилиндр, а цепи, перекинутые через ролики, поднимают каретку с вилами вдвое быстрее, чем выдвигается шток. Наклон всей мачты вперёд и назад делают два цилиндра наклона: вперёд — чтобы подвести вилы и снять груз, назад — чтобы груз прижался к спинке каретки при движении.
Ключевые размеры мачты на примере XCF25KT:
- высота сложенной мачты — 2 000 мм;
- свободный ход — 155 мм: столько вилы поднимаются без выдвижения мачты вверх, что важно в низких помещениях и кузовах;
- высота подъёма вил — 3 000 мм, высота мачты с поднятой решёткой — 4 100 мм;
- каретка класса ISO2A шириной 1 088 мм и вилы 1070×120×40 мм.
Класс каретки определяет, какие вилы и навесное к ней подходят, — сверяйте его, если планируете боковое смещение, захваты или удлинители вил.
Гидравлика вилочного погрузчика
Гидросистема питается от шестерённого насоса, который вращает двигатель. Масло из бака идёт к распределителю: оператор рычагами открывает секции подъёма и наклона, а при навесном — дополнительную секцию. Часть потока уходит на рулевое управление, поэтому руль поворачивается легко даже под грузом.
Скорость работы гидравлики видна в характеристиках: у XCF25KT вилы поднимаются со скоростью 500 мм/с с грузом и 550 мм/с без груза. Опускание идёт под весом груза, а скорость ограничивает клапан, чтобы поддон не падал. В погрузчиках XCF20KT–XCF706K применено двойное уплотнение гидравлических соединений — это снижает риск подтёков в шлангах и трубках.
Ежедневно оператор проверяет уровень масла в баке, подтёки под машиной и на мачте, состояние шлангов и плавность подъёма. Если вилы с грузом сами медленно опускаются или мачта сама меняет наклон, это сигнал о внутренних утечках в цилиндрах или распределителе — нужен сервис.
Устройство дизельного погрузчика: двигатель и трансмиссия
| Модель | Грузоподъёмность, кг | Двигатель | Мощность, кВт | Скорость с грузом, км/ч |
|---|---|---|---|---|
| XCF20KT | 2 000 | Xinchai 4D29G31 | 36,8 | 18 |
| XCF25KT | 2 500 | Xinchai 4D29G31 | 36,8 | 18 |
| XCF35KT | 3 500 | Xinchai 4D29G31 | 36,8 | 18 |
| XCF40KT | 4 000 | Quanchai 4C6-88C31 | 65 | 25 |
| XCF506K | 5 000 | Quanchai 4J1 | 85 | 27 |
| XCF706K | 7 000 | Quanchai 4J1 | 85 | 27 |
Двигатели у этих моделей с электронным управлением, а радиатор алюминиевый, с оптимизированными каналами охлаждения: при длительной работе в жару мотор меньше склонен к перегреву. Трансмиссия у всех моделей раздела «Дизельные вилочные погрузчики» (XCF20KT–XCF706K) гидравлическая: момент передаётся через гидротрансформатор, поэтому погрузчик трогается плавно, без педали сцепления. От трансмиссии момент идёт к дифференциалу и колёсам переднего моста.
Тормоза, шины и кабина
- Тормоза. Рабочие — механические с гидравлическим приводом от педали, стояночный — механический.
- Шины. Пневматические: у XCF25KT спереди 7.00-12-12PR, сзади 6.00-9-10PR. Они мягче идут по неровной площадке, чем цельнолитые.
- Кабина. Сверху — защитное ограждение от падающих грузов, у XCF25KT высота по нему 2 112 мм; это размер, который сверяют с воротами и высотой въезда в фуру.
- Электрика. Электронный блок управления и стандартный дисплей с кодами ошибок ускоряют поиск неисправностей.
Как работает вилочный погрузчик
- Оператор подъезжает к поддону, выставляет вилы по высоте и наклоняет мачту немного вперёд.
- Вилы заводятся под поддон до упора в спинку каретки, груз приподнимается.
- Мачта наклоняется назад, груз опускается в транспортное положение — низко над полом.
- Погрузчик едет к месту укладки; задний мост поворачивает машину, передний тянет.
- У стеллажа груз поднимается на нужный ярус, мачта выравнивается вертикально, поддон опускается на балки, вилы выводятся.
Что выбрать из линейки XCMG
- XCF25KT — 2 500 кг, свободный ход 155 мм, радиус поворота 2 270 мм: типовой склад и погрузка фур.
- XCF35KT — 3 500 кг на той же силовой установке 36,8 кВт: тяжёлые поддоны в габарите шириной 1 225 мм.
- XCF40KT — 4 000 кг, двигатель 65 кВт, скорость с грузом до 25 км/ч: открытые площадки и длинные плечи перевозки.
- XCF506K — 5 000 кг при центре груза 600 мм, двигатель 85 кВт: длинные и габаритные грузы.
Вопросы и ответы
Как работает вилочный погрузчик?
Двигатель вращает колёса через трансмиссию и гидронасос. Масло от насоса поднимает каретку с вилами по мачте и наклоняет мачту, а противовес в корме уравновешивает груз, вынесенный перед передними колёсами.
Из чего состоит гидравлика вилочного погрузчика?
Из бака, шестерённого насоса, распределителя с секциями подъёма и наклона, цилиндра подъёма, двух цилиндров наклона, шлангов и цилиндра рулевого управления.
Какая трансмиссия у дизельного вилочного погрузчика?
У складских дизельных погрузчиков XCF20KT–XCF706K — гидравлическая, с гидротрансформатором: машина трогается плавно и не требует сцепления. Привод — на передние колёса.
Где взять чертёж вилочного погрузчика с размерами?
Габаритный чертёж приводится в руководстве по эксплуатации модели. Основные размеры — длина с вилами, ширина, высота мачты и ограждения — есть в характеристиках на странице каждой модели.
Итог
Вилочный погрузчик держится на трёх идеях: противовес уравновешивает груз, мачта с цепями поднимает каретку, а гидравлика от двигателя приводит мачту и руль. Понимая схему вилочного погрузчика, проще сравнивать модели и вовремя замечать износ. Другие модели — в разделе «Дизельные вилочные погрузчики»; подобрать машину под ваш склад и рассчитать стоимость поможет менеджер АДК — контакты.
