Устройство щековой дробилки: из чего состоит и как работает
Коротко: принцип работы щековой дробилки — раздавливание камня между двумя плитами: неподвижной щекой и подвижной, которая качается от эксцентрикового вала. Камера между щеками сужается книзу, поэтому кусок сжимается, раскалывается и опускается ниже, пока не пройдёт через выходную щель. Ширина этой щели задаёт крупность готового продукта. В мобильной установке к дробилке добавлены бункер, вибропитатель, предварительный грохот, конвейеры, двигатель и гусеничный ход.
Материал для карьеров, дорожных и строительных компаний, переработчиков бетонного лома и механиков. Щековая дробилка — это машина первичного дробления, которая превращает крупный камень и бетонные глыбы в материал, пригодный для дальнейшего дробления и сортировки.
Щековая дробилка: устройство и основные узлы
| Узел | Как устроен | Роль в работе |
|---|---|---|
| Станина | Массивная стальная рама | Держит все узлы и принимает усилия дробления |
| Неподвижная щека | Передняя стенка камеры с дробящей плитой | Упор, к которому прижимается материал |
| Подвижная щека | Шатун, подвешенный на эксцентриковом валу, с дробящей плитой | Сжимает и раскалывает материал |
| Эксцентриковый вал | Вал со смещённой осью и маховиками | Превращает вращение в качание щеки |
| Распорная плита | Плита между низом подвижной щеки и задней опорой | Передаёт усилие и защищает от перегрузки |
| Регулировка щели | Гидравлический или механический узел у задней опоры | Меняет размер выходной щели |
| Дробящие плиты | Сменные рифлёные плиты из износостойкой стали | Принимают на себя износ |
Принцип работы щековой дробилки
- Материал попадает сверху в камеру дробления — клиновидное пространство между щеками.
- Эксцентриковый вал вращается, и подвижная щека качается: верх щеки описывает небольшую дугу, низ ходит вперёд и назад.
- При сближении щек кусок сжимается и раскалывается по слабым местам.
- При расхождении щек осколки опускаются ниже, в более узкую часть камеры, и снова попадают под сжатие.
- Когда куски становятся меньше выходной щели, они выпадают на конвейер.
Маховики на валу накапливают энергию между ходами и выравнивают нагрузку на привод. Распорная плита работает как предохранитель: если в камеру попал недробимый предмет, например кусок металла, она принимает удар на себя и спасает станину и вал.
Входная и выходная щель: от чего зависит фракция
Размер приёмного отверстия определяет, какой максимальный кусок примет дробилка, а ширина выходной щели — какой продукт получится на выходе. Частота вращения вала задаёт, сколько раз в минуту щека сжимает материал.
| Модель | Входная щель, мм | Макс. кусок, мм | Выходная щель, мм | Вал, об/мин |
|---|---|---|---|---|
| XPE0810 дизельная | 1 000 х 760 | 630 | 75–200 | 280 |
| XPE0912 | 870 х 1 200 | 700 | 70–200 | 240 |

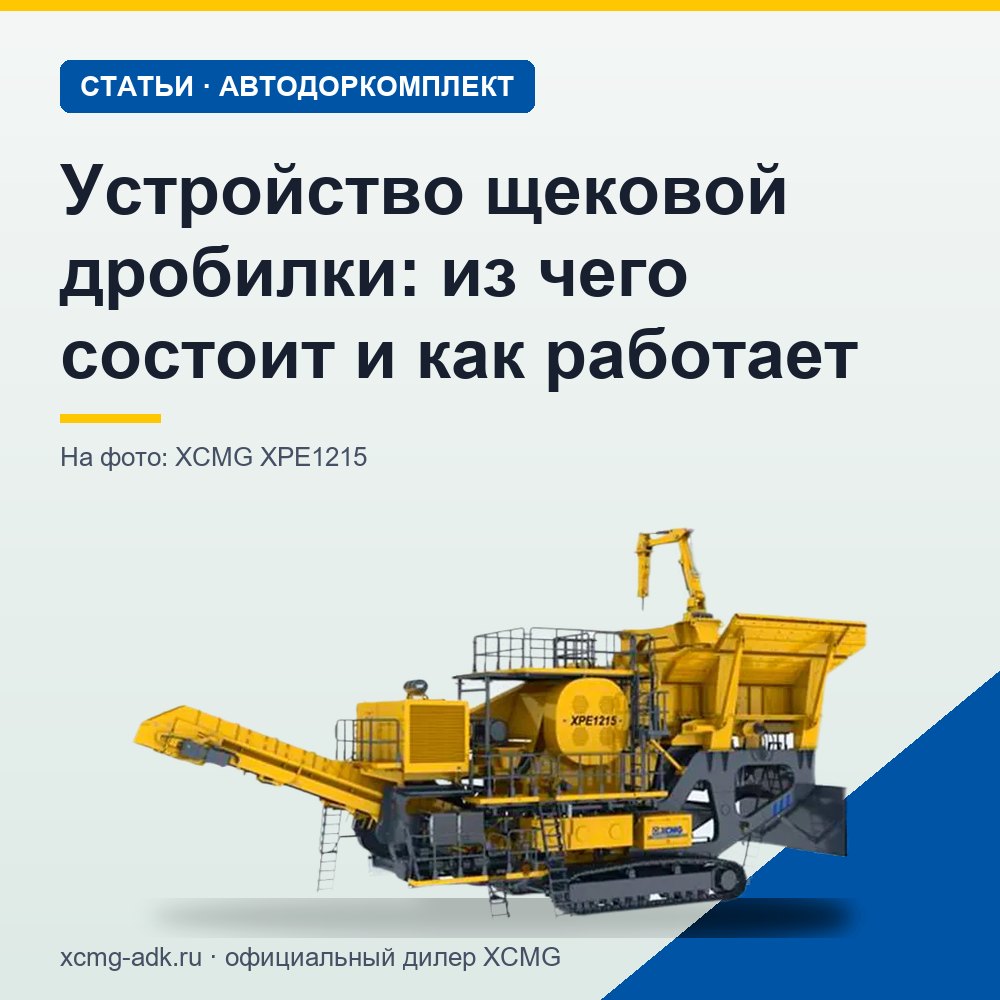

| XPE1215 | 1 200 х 1 400 | 1 100 | 125–250 | 220 |
Чем уже выходная щель, тем мельче продукт, но тем ниже производительность и выше износ плит. На мобильных щековых дробилках XCMG щель регулируется гидравликой — без разборки узла и долгой остановки.
Устройство мобильной щековой дробилки
Мобильная установка — это готовая линия первичного дробления на гусеничном шасси. Путь материала через неё такой:
- Приёмный бункер — принимает камень от экскаватора или погрузчика: 5 м³ у XPE0810, 7 м³ у XPE0912, 12 м³ у XPE1215.
- Вибрационный питатель — равномерно подаёт материал в камеру. Интеллектуальная система управляет скоростью подачи по уровню материала и загрузке дробилки.
- Предварительное грохочение — отсеивает мелочь до дробилки: она не занимает камеру и не изнашивает плиты зря. У XPE0912 грохот двухдековый, у XPE0810 и XPE1215 — однодековый.
- Дробилка — щековый узел, описанный выше.
- Главный конвейер — уносит продукт: ширина ленты 1 200 мм у XPE0912 и 1 400 мм у XPE1215. У XPE0810 и XPE0912 магнитный сепаратор над лентой извлекает из продукта арматуру и металл.
- Боковой конвейер — выводит отсев предварительного грохота в отдельный штабель.
- Гусеничный ход — для переезда по площадке и заезда на трал, со скоростью около 1 км/ч.
У XPE0810 бункер и конвейеры складываются гидравликой для перевозки. Установками можно управлять с беспроводного пульта, а запуск и остановка выполняются одной кнопкой. Распылители низкого давления подавляют пыль.
Привод: дизель, гидравлика или электричество
Энергию для дробилки, питателя и конвейеров даёт двигатель или внешняя сеть:
- Дизель-гидравлический привод — у дизельной XPE0810: двигатель Cummins QSM11 мощностью 268 кВт вращает насосы, а дробилку и конвейеры приводят гидромоторы. Установка полностью автономна.
- Дизель-электрический привод — у XPE0912 и XPE1215: дизель Scania вращает генератор, а дробилку крутит электродвигатель мощностью 160 и 200 кВт соответственно. Такие машины могут работать и от внешней сети.
- Электрический привод — исполнение XPE0810, которое работает только от внешнего источника тока: удобно на площадках с подведённым электричеством.
Что дробит щековая дробилка и как её обслуживают
Щековые установки XCMG рассчитаны на первичное дробление материалов прочностью до 300 МПа: рудных и нерудных пород средней и высокой твёрдости, а также бетона и других материалов вторичной переработки. Дальше продукт обычно идёт на конусную или роторную дробилку и грохот.
Главный расходный узел — дробящие плиты: их осматривают, а по мере износа переворачивают или меняют. Ежедневно проверяют натяжение и состояние лент, чистоту магнитного сепаратора, подтёки масла, уровень жидкостей двигателя. Если камера забилась крупным куском, его разбивают гидромолотом с дистанционным управлением — у XPE1215 он установлен, у XPE0912 ставится дополнительно. Периодичность обслуживания — в руководстве по эксплуатации модели.
Что выбрать из линейки XCMG
- XPE0810 — дизельная установка с гидроприводом, до 400 т/ч, кусок до 630 мм: автономная работа на удалённых карьерах и объектах.
- XPE0912 — дизель-электрическая, до 500 т/ч, двухдековый предварительный грохот: стабильный поток щебня среднего объёма.
- XPE1215 — приёмный бункер на 12 м³ принимает куски до 1 100 мм, производительность до 1 000 т/ч: крупные карьеры и горная масса после взрыва.
Вопросы и ответы
Как работает щековая дробилка?
Подвижная щека качается от эксцентрикового вала и прижимает камень к неподвижной щеке. Кусок раскалывается, опускается в более узкую часть камеры и дробится снова, пока не пройдёт через выходную щель.
Из чего состоит щековая дробилка?
Из станины, неподвижной и подвижной щек с дробящими плитами, эксцентрикового вала с маховиками, распорной плиты, механизма регулировки выходной щели и привода.
Как регулируется размер фракции на щековой дробилке?
Изменением ширины выходной щели. На мобильных установках XCMG её меняют гидравликой: у XPE0912 — в диапазоне 70–200 мм, у XPE1215 — 125–250 мм.
Где взять схему или чертёж щековой дробилки?
Схемы узлов и габаритные чертежи приводятся в руководстве по эксплуатации конкретной установки. Габаритные размеры — в характеристиках модели; руководство передаётся с машиной.
Итог
Щековая дробилка раздавливает камень между неподвижной и качающейся щекой, а крупность продукта задаёт выходная щель. Мобильная установка объединяет дробилку с бункером, питателем, грохотом и конвейерами, поэтому перерабатывает горную массу прямо в карьере. Модели — в разделе «Мобильные щековые дробилки»; подобрать установку под ваш материал и производительность и рассчитать стоимость поможет менеджер АДК — контакты.
