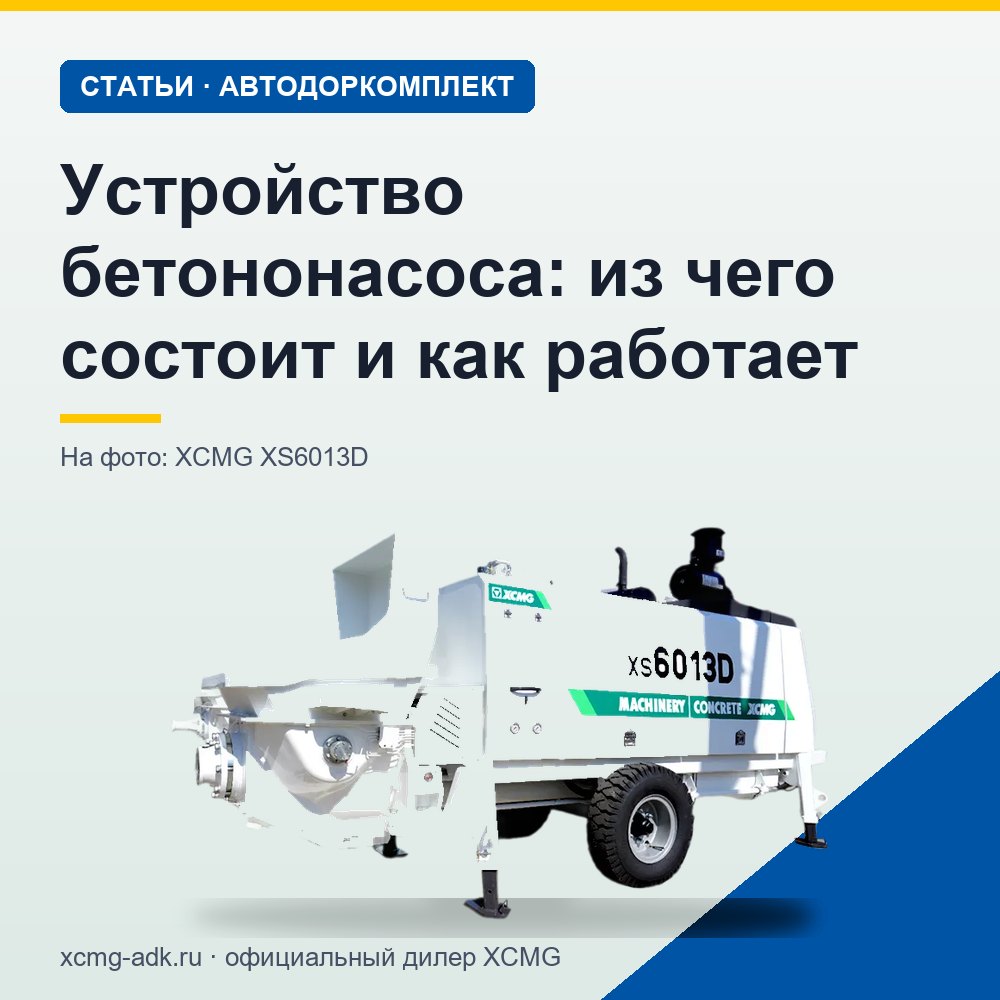

Устройство бетононасоса: из чего состоит и как работает
Коротко: бетононасос — это гидравлическая машина с двумя подающими цилиндрами, которые работают по очереди. Двигатель вращает гидронасос, гидроцилиндры двигают поршни: один поршень всасывает бетон из приёмного бункера, второй в это время выталкивает свою порцию в бетоновод. Распределительный клапан — S-шибер или рок-шибер — в конце каждого хода переключает цилиндры, поэтому бетон идёт непрерывно. Так работает бетононасос любого вида — стационарный, на гусеницах или на шасси автомобиля.
Материал для прорабов, механиков и покупателей, которые хотят понимать, как устроен бетононасос, на что смотреть в характеристиках и что обслуживать каждый день. Бетононасос подаёт бетонную смесь по трубам к месту укладки по горизонтали и вверх — на этажи, в фундаменты, в опалубку там, куда миксер подъехать не может.
Устройство бетононасоса: основные узлы
| Узел | За что отвечает |
|---|---|
| Двигатель | Дизельный или электрический, вращает гидронасосы |
| Гидросистема | Насосы, распределители, бак, фильтры и охладитель масла; приводит цилиндры и клапан |
| Приводные гидроцилиндры | Двигают поршни подающих цилиндров вперёд и назад |
| Подающие (бетонные) цилиндры | Всасывают бетон из бункера и выталкивают его в бетоновод |
| Водяной бак | Между приводными и подающими цилиндрами; вода смывает остатки раствора со штоков и охлаждает поршни |
| Приёмный бункер с мешалкой | Принимает бетон из миксера, не даёт смеси расслоиться |
| Распределительный клапан | Переключает подающие цилиндры между бункером и бетоноводом |
| Бетоновод | Трубы, колена и концевой шланг до места укладки |
| Система управления | Пульт, датчики, проводной или беспроводной пульт ДУ |
Как работает бетононасос: цикл подачи
- Миксер выгружает бетон в приёмный бункер, мешалка поддерживает однородность смеси.
- Поршень первого подающего цилиндра отходит назад, и цилиндр, открытый в бункер, засасывает бетон.
- Одновременно поршень второго цилиндра идёт вперёд и выдавливает бетон через распределительный клапан в бетоновод.
- В конце хода система реверса переключает гидравлику, а клапан перекидывается: теперь первый цилиндр толкает бетон в трубу, второй — всасывает.
- Цикл повторяется, и бетон движется по бетоноводу почти без пауз, порциями по объёму цилиндра.
Объём одной порции задают диаметр и ход подающего цилиндра. У HBT10022V это 230/1600 мм, у XS9035D — 180/2100 мм. Чем больше диаметр и ход и чем чаще ходы, тем выше производительность.
Распределительный клапан: S-шибер и рок-шибер
Клапан — самый нагруженный узел: он работает в абразивной смеси под давлением и переключается в каждом цикле.
- S-шибер — изогнутая труба в бункере, которая качается и по очереди соединяет выход то одного, то другого цилиндра с бетоноводом. Конструкция проста в обслуживании; её ставят на XS8018E, XS9012D и XS9035D.
- Рок-шибер — клапан качающегося типа с более плавной траекторией потока и меньшим сопротивлением; его ставят на HBT10022V.
У XS5008D, XS6013D и XS10022D основной вариант — S-шибер, но модель можно заказать и с рок-шибером. У всех бетононасосов XCMG из раздела система реверса настроена так, чтобы снизить износ распределительного клапана.
Гидравлика бетононасоса
Двигатель вращает основной гидронасос, масло через распределитель поступает в приводные цилиндры, а отдельный контур управляет клапаном и мешалкой. Отработанное масло возвращается в бак через фильтры и охладитель. У бетононасосов XCMG из раздела «Бетононасосы» маслопроводы сделаны широкими и без резких поворотов, чтобы меньше терять давление, а масло очищается в несколько ступеней.
Многие бетононасосы умеют работать в двух режимах. В режиме низкого давления машина даёт больше кубометров в час — для подачи на небольшое расстояние и высоту. В режиме высокого давления производительность ниже, зато бетон уходит дальше и выше. У XS10022D и XS9035D переключение между режимами автоматическое и входит в стандартную комплектацию.
| Модель | Производительность, м³/ч (низкое/высокое давление) | Давление на бетон, МПа (низкое/высокое) | Мощность, кВт | Бункер, м³ |
|---|---|---|---|---|
| XS5008D | 50 | 8 | 75 | 0,50 |
| XS6013D | 65/40 | 8/13 | 118 | 0,60 |
| XS8018E | 80/40 | 9/18 | 132, электродвигатель | 0,55 |
| XS9012D | 95/58 | 8/13 | 154 | 0,60 |
| HBT10022V | 100/50 | 12/22 | 186 | 0,65 |
| XS9035D | 96/54 | 19/35 | 566 | 0,60 |
Для всех моделей таблицы производитель указывает максимальный размер заполнителя 40 мм и осадку конуса смеси 8–23 см — с более жёсткой смесью или крупным щебнем насос работать не рассчитан.
Бетононасос: схема и виды машин
- Стационарный, или линейный. Насос на раме или прицепе подаёт бетон по смонтированному бетоноводу. Его ставят на месяцы на высотной стройке, в тоннеле, на заводе ЖБИ. Электрический XS8018E работает там, где нельзя дизельный выхлоп.
- На гусеничном ходу. XS9012D сам переезжает по площадке без крана и подходит для бетонирования буронабивных свай. У него собственный запас воды для промывки и компрессор.
- Автобетононасос. Тот же насосный узел на шасси грузовика плюс складная стрела с бетоноводом. Принцип работы бетононасоса на машине тот же: машину ставят на выносные опоры, раскладывают стрелу и подают бетон без монтажа труб.
Для стационарного насоса бетон к месту укладки разводит отдельная бетонораспределительная стрела.
Обслуживание: что проверять каждый день
- Промывка. После работы бетоновод, бункер и клапан промывают сразу, пока смесь не схватилась.
- Водяной бак. Вода должна быть чистой и на уровне. Если она быстро мутнеет и в ней появляется раствор, изношены уплотнения поршней. У бетононасосов XCMG из раздела «Бетононасосы» поршень можно отвести в водяной бак переключением тумблера, чтобы осмотреть или заменить уплотнение.
- Смазка. Изнашиваемые узлы смазывает автоматическая система — проверьте, что смазка в баке есть и поступает.
- Гидравлика. Уровень масла, течи на рукавах и цилиндрах, состояние фильтров.
- Износ. Режущее кольцо и плита клапана, колена бетоновода.
Порядок и интервалы обслуживания для вашей модели приведены в её руководстве по эксплуатации; ремонт и оригинальные запчасти — в собственных сервисных центрах АДК.
Что выбрать из линейки XCMG
- XS5008D — компактный насос на 75 кВт с бункером 0,50 м³ и подачей до 50 м³/ч: малые и средние объекты.
- XS6013D — до 65 м³/ч, до 13 МПа, 118 кВт: монолитное жилое строительство.
- XS8018E — электродвигатель 132 кВт, до 18 МПа: тоннели, цеха, заводы ЖБИ.
- XS9035D — до 35 МПа и 96 м³/ч, 566 кВт: высотные здания и подача на большое расстояние.
Вопросы и ответы
Как работает бетононасос простыми словами?
Два цилиндра с поршнями работают по очереди: один набирает бетон из бункера, другой выталкивает его в трубу. Клапан переключает их в конце каждого хода, и бетон идёт непрерывно.
Чем S-шибер отличается от рок-шибера?
S-шибер — качающаяся изогнутая труба, простая в обслуживании. Рок-шибер даёт более плавный поток с меньшим сопротивлением. Оба переключают подающие цилиндры между бункером и бетоноводом.
Зачем бетононасосу водяной бак?
Вода смывает остатки раствора со штоков поршней и охлаждает их. По тому, насколько быстро вода загрязняется, судят об износе уплотнений.
Где взять схему или чертёж бетононасоса?
Гидравлическая и электрическая схемы, габаритный чертёж конкретной модели — в её руководстве по эксплуатации и сервисной документации. Основные размеры и параметры есть в карточках моделей в каталоге.
Итог
Принцип бетононасоса прост: гидравлика попеременно двигает два поршня, а клапан переключает цилиндры между бункером и бетоноводом. От диаметра и хода цилиндров, давления и типа клапана зависят производительность, дальность подачи и удобство обслуживания. Модели XCMG — в разделе «Бетононасосы». Расскажите менеджеру АДК об объекте, высоте и дальности подачи — он предложит модель и рассчитает стоимость; телефоны филиалов — в разделе «Контакты».
