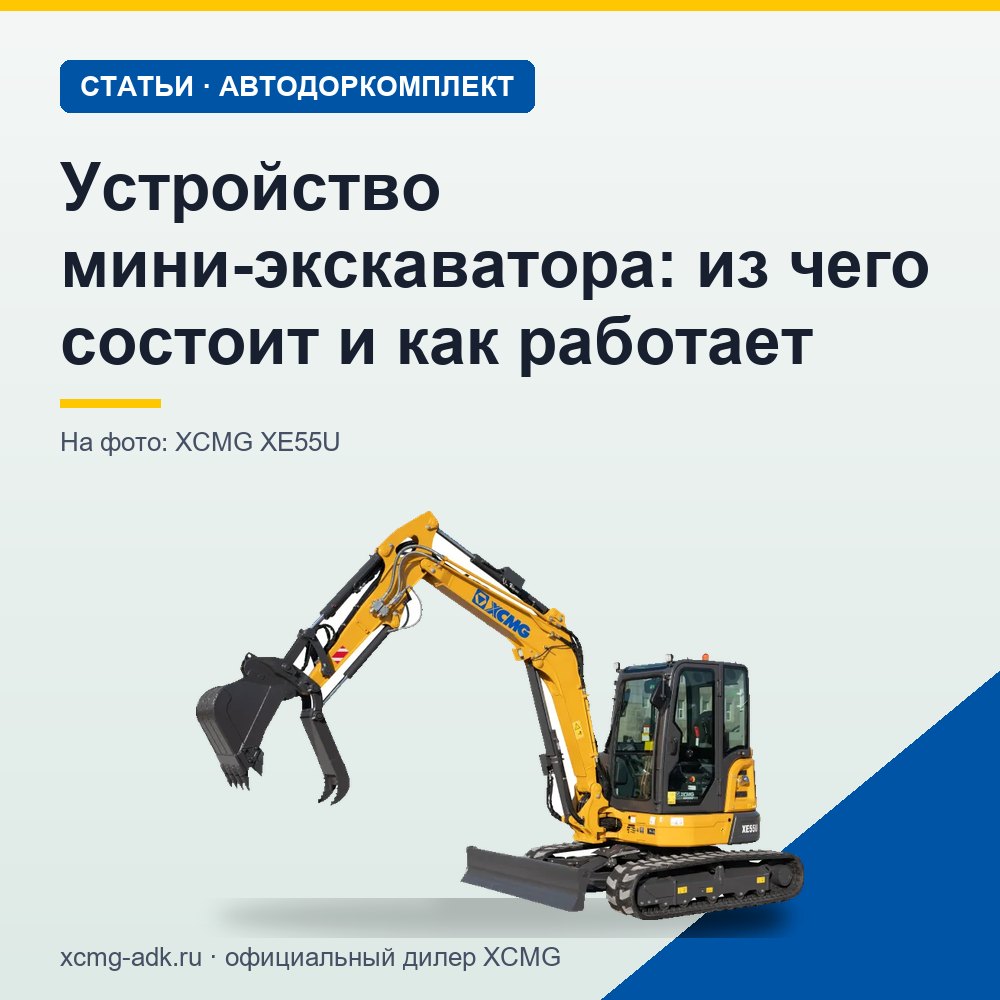

Устройство мини-экскаватора: из чего состоит и как работает
Коротко: мини-экскаватор устроен как большой, только компактнее: гусеничная ходовая с бульдозерным отвалом, поворотная платформа с двигателем, гидробаком и кабиной и рабочее оборудование из стрелы, рукояти и ковша. Всё движется от гидравлики: насос подаёт масло через распределитель в цилиндры, мотор поворота и моторы хода. Главные отличия от полноразмерной машины — стрела, которая поворачивается вбок отдельно от платформы, отвал спереди и короткий «хвост», позволяющий работать вплотную к стенам.
Статья пригодится покупателю, механику и оператору: она показывает, за что отвечает каждый узел компактного экскаватора. Если вы ищете чертежи мини-экскаватора, чтобы разобраться, как он работает, ниже — схема основных узлов с цифрами моделей XCMG массой от 2 150 кг до 6 000 кг.
Схема и чертежи мини-экскаватора: основные узлы
| Узел | Что входит | Особенность мини-машины |
|---|---|---|
| Ходовая часть | Рама, гусеничные тележки, катки, моторы хода, отвал | Резиновые гусеницы, у XE20E — раздвижная колея |
| Поворотная платформа | Опорно-поворотное устройство, двигатель, насос, баки, кабина, противовес | Короткий радиус поворота хвостовой части |
| Рабочее оборудование | Стрела, рукоять, ковш, цилиндры, быстросъём | Боковой поворот стрелы относительно платформы |
| Гидросистема | Насос, распределитель, гидроцилиндры, гидромоторы, линия навесного | Управление джойстиками, дополнительная линия под гидромолот и бур |
Ходовая часть и отвал
Ходовая состоит из рамы и двух гусеничных тележек. Каждую гусеницу вращает свой гидромотор с редуктором, поэтому машина разворачивается на месте, если гусеницы идут в разные стороны. XE27U, XE35U и XE55U комплектуются резиновыми гусеницами: они не портят асфальт и плитку во дворах.
Ширина гусеницы растёт с классом: 230 мм у XE20E, 300 мм у XE27U и XE35U, 400 мм у XE55U и XE60G. У XE20E телескопическое шасси: колея меняется с 760 до 1 070 мм — в сложенном виде машина проходит в узкий проём, в разложенном устойчивее работает. Ходовая XE60G усилена: рама крепче, опорные катки крупнее, а поддерживающих роликов по два.
Отвал спереди выполняет три задачи: планирует площадку, засыпает траншею и служит упором при копании, разгружая гусеницы. У XE20E высота отвала 260 мм, у XE60G — 370 мм, причём XE60G заглубляет его на 560 мм и поднимает на 390 мм. Отвал XE35U имеет размеры 1740х358 мм, у XE55U производитель указывает поворотный передний отвал.
Поворотное устройство мини-экскаватора
Платформа соединена с ходовой опорно-поворотным устройством — крупным подшипником с зубчатым венцом. Гидромотор с редуктором обкатывает шестерню по венцу и вращает платформу на 360° вместе с двигателем, кабиной и стрелой. Скорость поворота у XE20E — 8,5 об/мин, у XE60G — 10,5 об/мин.
Для работы в тесноте важен радиус поворота хвостовой части — насколько противовес выходит за гусеницы при развороте. У XE27U он 790 мм, у XE35U — 870 мм: такие машины разворачиваются у стены или забора, не задевая их. Противовес уравновешивает стрелу с полным ковшом.
Стрела, рукоять и боковой поворот
Стрела крепится к платформе через поворотный кронштейн. Отдельный гидроцилиндр поворачивает её влево и вправо, не вращая платформу, — так копают траншею вдоль стены или фундамента. Поворот стрелы относительно платформы есть у XE27U, XE35U и XE55U, а у XE20E смещение стрелы составляет 259 мм в левую сторону и 224 мм в правую.
| Модель | Стрела, мм | Рукоять, мм | Глубина копания, мм | Усилие на ковше, кН |
|---|---|---|---|---|
| XE27U | 2 090 | 1 300 | 2 800 | 14 |
| XE35U | 2 560 | 1 350 | 3 060 | 28 |
| XE55U | 2 850 | 1 570 | 3 640 | 45 |
Стрелу, рукоять и ковш двигают по одному цилиндру. У XE20E все три цилиндра диаметром 60 мм, ход штока стрелы — 466 мм, у XE60G цилиндр стрелы диаметром 115 мм с ходом 710 мм. На конце рукояти XE20E стоит быстросъёмное соединение: ковш меняют на другое навесное без долгой остановки.
Гидросистема мини-экскаватора
Гидравлическая система мини-экскаватора работает так:
- Дизель вращает насос, он забирает масло из гидробака и создаёт поток.
- Оператор отклоняет джойстик, пилотное давление смещает золотник распределителя.
- Масло идёт в нужную полость цилиндра стрелы, рукояти, ковша, поворота стрелы или отвала, в мотор поворота платформы или в моторы хода.
- Отработанное масло через фильтр и охладитель возвращается в бак.
Скорость движений задаёт поток главного насоса. Производитель указывает его для трёх моделей: 83 л/мин у XE27U, 102 л/мин у XE35U и 158 л/мин у XE55U. Объём гидробака у мини-экскаваторов XCMG — от 20 л у XE20E до 65 л у XE60G. У XE27U, XE35U и XE55U стрела, рукоять и ковш могут двигаться одновременно, что ускоряет цикл.
Для гидромолота, бура и других насадок нужна дополнительная линия. XE27U и XE55U комплектуются реверсивной гидролинией, XE35U — однопоточной. У XE60G электронное управление насосом с несколькими режимами работы гидравлики — производительность и расход топлива подстраиваются под задачу.
Ежедневно проверяйте уровень масла в гидробаке, течи на шлангах и цилиндрах и состояние шлангов на изгибах стрелы. Отрегулировать гидравлику мини-экскаватора — давления, скорости, предохранительные клапаны — должен сервис по руководству модели: неправильная настройка ускоряет износ насоса и цилиндров.
Двигатель и электрооборудование
Двигатель стоит в задней части платформы и работает на насос. На XE20E и XE27U — трёхцилиндровый D1105, на XE35U — трёхцилиндровый 3TNV88-B, на XE55U и XE60G — четырёхцилиндровый V2607. Мощность: 15,4 кВт у XE20E, 21,4 кВт у XE35U, 31 кВт у XE55U, 35 кВт у XE60G.
У XE20E и XE60G электросистема на 12 В с одной аккумуляторной батареей. Параметры работы выводятся на дисплей, а у XE27U, XE35U и XE55U система диагностики сама определяет ошибки и предупреждает о неисправностях.
Что выбрать из линейки XCMG
- XE20E — 2 150 кг, раздвижная колея 760–1 070 мм, быстросъём: работа в узких проёмах и стеснённых местах.
- XE27U — радиус поворота хвоста 790 мм, реверсивная гидролиния: работа у стен и заборов.
- XE55U — насос 158 л/мин, поворотный отвал, глубина копания 3 640 мм: фундаменты и сети.
- XE60G — 6 000 кг, 35 кВт, режимы гидравлики: работы средней сложности.
Вопросы и ответы
Как устроен мини-экскаватор?
Из гусеничной ходовой с отвалом, поворотной платформы с двигателем и кабиной и рабочего оборудования — стрелы, рукояти и ковша. Всё приводится гидравликой от насоса, который вращает дизель.
Где взять чертежи мини-экскаватора с размерами?
Габаритный чертёж и схему рабочих зон модели содержит её руководство по эксплуатации. Документацию по выбранной машине XCMG запросите у менеджера АДК.
Зачем мини-экскаватору поворот стрелы?
Чтобы копать вдоль стены, забора или фундамента, не разворачивая платформу и не задевая препятствие противовесом. Такой поворот есть у XE27U, XE35U и XE55U.
Какая гидравлика нужна для гидромолота на мини-экскаваторе?
Дополнительная гидролиния к концу рукояти. Её тип и поток должны совпадать с требованиями насадки: у XE27U и XE55U линия реверсивная, у XE35U — однопоточная.
Итог
Мини-экскаватор — это ходовая с отвалом, поворотная платформа и рабочее оборудование, связанные гидравликой. Для компактной машины особенно важны боковой поворот стрелы, короткий хвост и дополнительная гидролиния. Другие модели — в разделе «Мини-экскаваторы». С выбором модели под ваши объекты и расчётом стоимости поможет менеджер АДК — телефоны на странице «Контакты».
