Типоразмеры асфальтоукладчиков: ширина укладки и габариты машин
Коротко: типоразмеры асфальтоукладчиков — это деление машин на классы по ширине укладки и производительности: от малых машин для тротуаров и дворов до широкозахватных для магистралей. Если типоразмер указан в смете или тендере, сверьте заложенные там ширину укладки и производительность с паспортом машины. В линейке XCMG максимальная ширина укладки — от 3 500 мм у мини-асфальтоукладчика RP355 до 8 000 мм у RP805S и RP905S, теоретическая производительность — от 240 до 900 т/ч, а ширина самой машины — от 1 450 до 2 550 мм.
Материал для дорожных подрядчиков, сметчиков и механиков, которым нужно подобрать асфальтоукладчик под объект или проверить, подходит ли машина под типоразмер из сметы. Асфальтоукладчик — машина, которая принимает асфальтобетонную смесь из самосвала в бункер, распределяет её шнеками по ширине полосы и предварительно уплотняет выглаживающей плитой.
Типоразмеры асфальтоукладчиков и группы машин XCMG
Под типоразмером понимают класс машины по двум связанным характеристикам: какую ширину полосы она укладывает за проход и сколько смеси успевает переработать за час. Чем крупнее асфальтоукладчик, тем, как правило, шире плита, больше бункер и тяжелее машина. Линейку XCMG по ширине укладки удобно разделить на четыре группы:

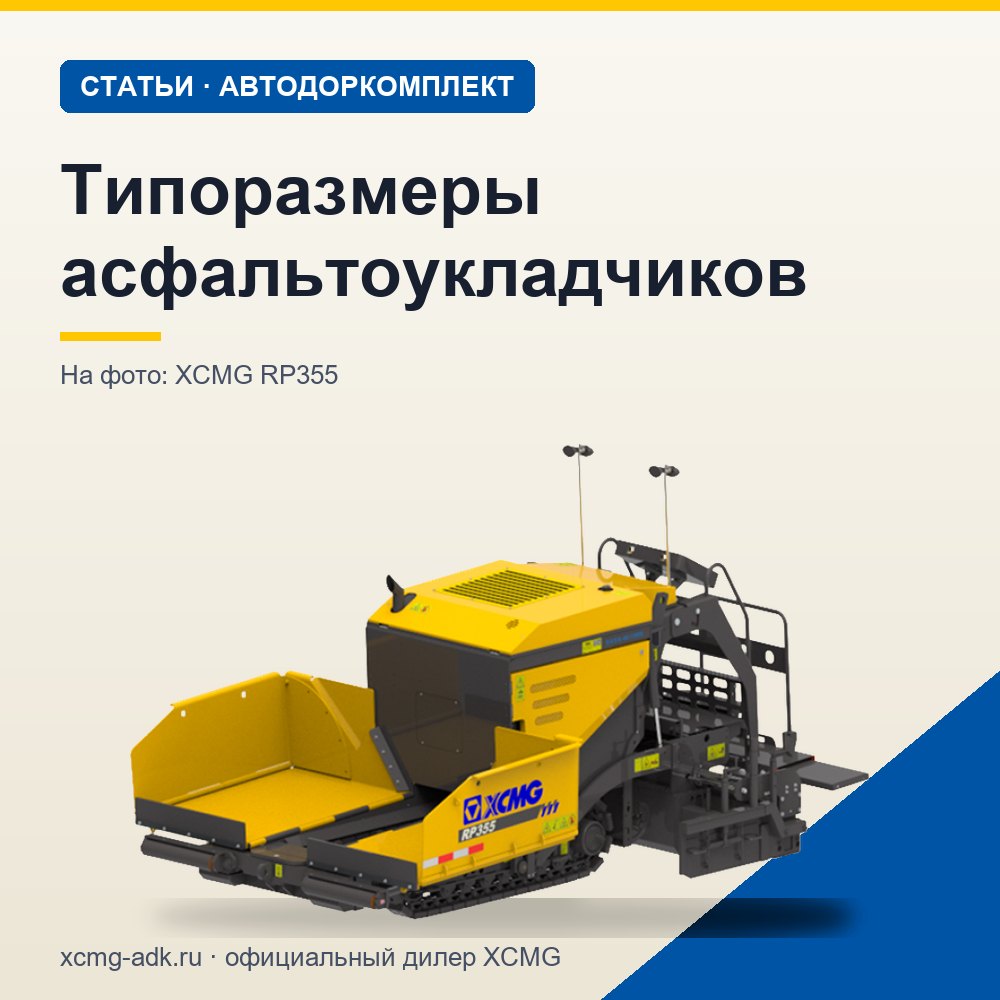

- Малая — RP355 с укладкой от 500 до 3 500 мм: тротуары, дорожки, дворы, ремонт картами.
- Средние — RP405, RP453L и RP505 с укладкой до 4 500–5 000 мм: улицы, проезды, дороги с одной-двумя полосами.
- Крупные — RP603Pro и RP705 с укладкой до 7 250–7 500 мм: загородные дороги и городские магистрали.
- Широкозахватные — RP805S и RP905S на 8 000 мм: трассы, аэродромы, большие площадки.
Это группы по данным моделей, а не типоразмеры: если в смете или тендере указан типоразмер, сверьте указанные там ширину укладки и производительность с паспортом машины.
Ширина укладки асфальтоукладчика: из чего она складывается
В характеристиках асфальтоукладчика указывают сразу несколько ширин, и все они нужны для подбора:
- Базовая плита — раздвижная плита, которая меняет ширину гидравликой без остановки укладки. Например, у RP505 — от 1 800 до 3 400 мм.
- Максимальная ширина с уширителями — когда к плите прикручивают дополнительные секции. У того же RP505 — до 5 000 мм.
- Минимальная ширина с ограничителями — для узких участков: у RP355 — 500 мм, у RP405 и RP505 — 800 мм.
Рядом стоит максимальная толщина слоя: от 200 мм у RP355 до 400 мм у RP603Pro и 500 мм у RP905S. Она важна для укладки нижних слоёв основания.
Асфальтоукладчики XCMG по ширине укладки и производительности
| Модель | Базовая плита, мм | Макс. ширина с уширителями, мм | Макс. толщина слоя, мм | Производительность, т/ч |
|---|---|---|---|---|
| RP355 | 1 200–2 200 | 3 500 | 200 | 300 |
| RP405 | 1 800–3 400 | 4 500 | 260 | 350 |
| RP453L | 1 800–3 400 | 4 500 | 260 | 240 |
| RP505 | 1 800–3 400 | 5 000 | 280 | 400 |
| RP603Pro | 2 500–4 750 | 7 250 | 400 | 600 |
| RP705 | 2 500–5 000 | 7 500 | 300 | 600 |
| RP805S | 2 500–5 000 | 8 000 | 300 | 800 |
| RP905S | 2 500–5 000 | 8 000 | 500 | 900 |
Производительность внутри группы может заметно различаться: у RP453L — 240 т/ч, у RP505 — 400 т/ч при одинаковой базовой плите 1 800–3 400 мм. Поэтому подбирать машину по одному названию класса нельзя. Если в смете заложены асфальтоукладчики второго типоразмера или указан третий типоразмер асфальтоукладчика, выпишите из сметы или тендера требуемые ширину укладки, толщину слоя и производительность и найдите в таблице модели, у которых паспортные значения не меньше.
Габариты асфальтоукладчиков XCMG: ширина, высота, масса
Для перевозки и работы в стеснённых условиях важна не ширина укладки, а размеры самой машины со сдвинутой плитой:
| Модель | Масса, т | Ширина машины, мм | Высота транспортная / рабочая, мм | Бункер, т |
|---|---|---|---|---|
| RP355 | 8 | 1 450 | 1 935 / 1 935 | 6 |
| RP405 | 12 | 2 000 | 3 106 / 3 707 | 12 |
| RP453L | 10 | 1 900 | 3 050 / 3 750 | 12 |
| RP505 | 12 | 1 935 | 2 944 / 3 695 | 12 |
| RP603Pro | 19 | 2 550 | 3 310 / 4 000 | 14 |
| RP705 | 19 | 2 550 | 2 995 / 3 778 | 13 |
| RP805S | 21,8 | 2 550 | 3 080 / 3 918 | 14 |
| RP905S | 22 | 2 550 | 3 180 / 3 928 | 15 |
У большинства моделей рабочая высота больше транспортной: для перевозки часть надстроек над постом оператора опускают или складывают. У RP355 обе высоты одинаковые — 1 935 мм, поэтому он заезжает в подземные паркинги и помещения с низким потолком. Длину гусеничной тележки производитель тоже указывает: от 1 673 мм у RP355 до 3 175 мм у RP603Pro — от неё зависит, насколько ровно машина идёт по неровному основанию.
Как выбрать типоразмер под объект
- Ширина полосы. Чем меньше проходов нужно на всю ширину покрытия, тем меньше продольных швов и тем ровнее покрытие. Для двух полос за один проход нужна широкозахватная машина.
- Узкие места. Тротуары, обочины, дворы и пешеходные зоны требуют малой ширины укладки и компактной машины — здесь работает малая машина вроде RP355.
- Поставка смеси. Производительность асфальтоукладчика должна совпадать с тем, сколько смеси успевают привезти самосвалы с завода. Широкозахватная машина без постоянного подвоза будет простаивать в ожидании.
- Перевозка. Малую и средние машины массой 8–12 т везут на низкорамном прицепе, крупные массой 19–22 т — на трале. Ширина крупных и широкозахватных моделей XCMG — 2 550 мм.
Что выбрать из линейки XCMG
- RP355 — тротуары, дорожки, дворы, паркинги: укладка от 500 до 3 500 мм, высота 1 935 мм, масса 8 т.
- RP505 — городские улицы и ремонт дорог: укладка до 5 000 мм, производительность 400 т/ч, бункер 12 т.
- RP705 — загородные дороги: плита 2 500–5 000 мм, укладка до 7 500 мм, 600 т/ч.
- RP905S — трассы и большие площадки: укладка до 8 000 мм, слой до 500 мм, 900 т/ч.
Вопросы и ответы
Что такое второй типоразмер асфальтоукладчика?
Это обозначение класса машины в смете или тендере, а какие ширина укладки и производительность под ним понимаются, указано в самом документе. Выпишите эти требования и сверьте их с паспортами машин: у моделей XCMG ширина укладки с уширителями — от 3 500 до 8 000 мм, производительность — от 240 до 900 т/ч.
Какая ширина асфальтоукладчика?
Ширина самой машины у моделей XCMG — от 1 450 мм у RP355 до 2 550 мм у крупных моделей. Ширина укладки больше: базовая плита раздвигается, а с уширителями полоса достигает 8 000 мм.
Чем отличается асфальтоукладчик четвёртого типоразмера?
Какие ширину укладки и производительность подразумевает четвёртый типоразмер, смотрите в смете или тендере и сверяйте с паспортом машины. Наиболее широкозахватные в линейке XCMG — RP805S и RP905S: укладка до 8 000 мм, 800 и 900 т/ч, масса 21,8 и 22 т.
Какой асфальтоукладчик нужен для тротуара?
Малый, с минимальной шириной укладки около полуметра. У RP355 она составляет 500 мм с ограничителями, а ширина машины — 1 450 мм.
Итог
Класс асфальтоукладчика определяют ширина укладки и производительность, а для перевозки и работы в тесноте важны собственные габариты машины. Подбирайте класс по ширине полосы, узким местам объекта и поставке смеси. Модели XCMG — в разделе «Асфальтоукладчики»; сопоставить их с требованиями сметы и рассчитать стоимость помогут менеджеры АДК в 14 городах — контакты на странице «Контакты».
