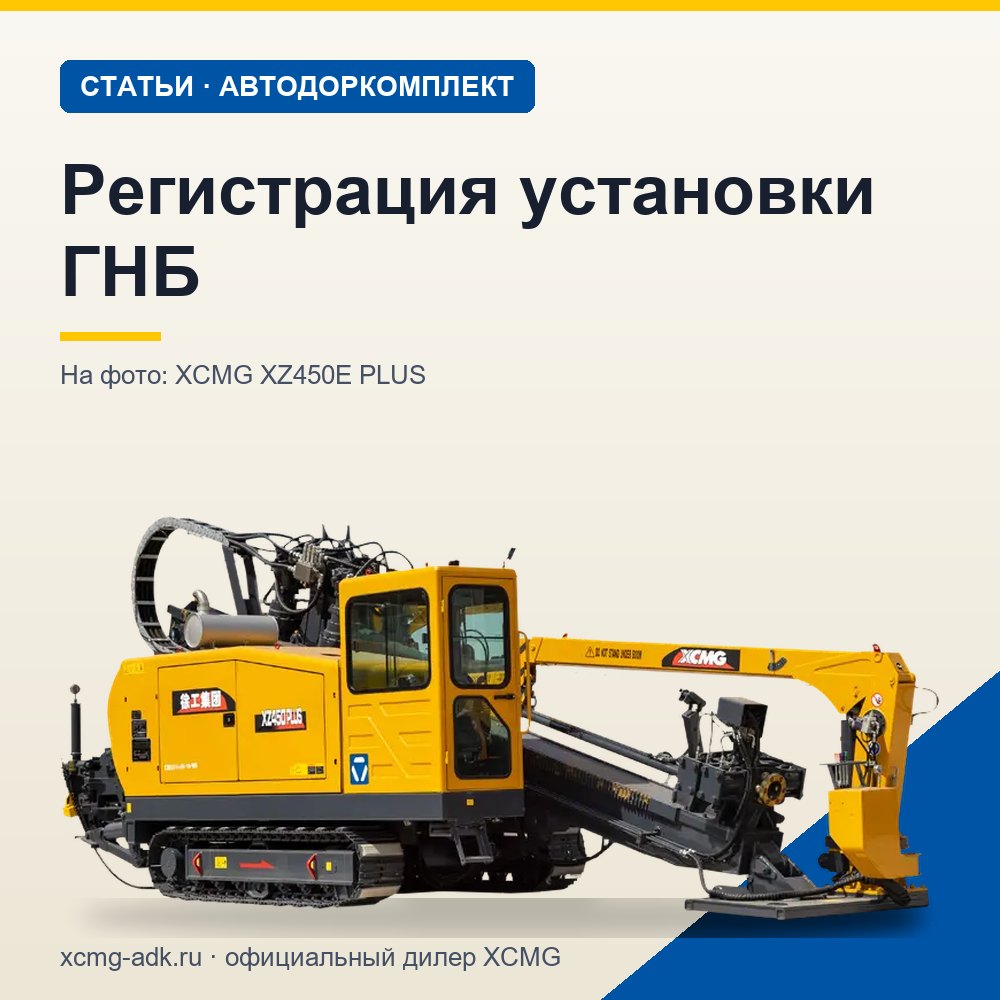

Регистрация установки ГНБ: нужно ли ставить на учёт и какие документы нужны
Коротко: установка ГНБ на гусеничном ходу с собственным дизельным двигателем — самоходная машина, и вопросы её учёта решает гостехнадзор. Основной документ на машину — паспорт самоходной машины; к нему прилагаются руководство по эксплуатации и сервисная книжка. Документация на сами буровые работы — проект перехода, журнал бурения, исполнительный профиль — это отдельный комплект, его состав задают проект и заказчик. Порядок регистрации и техосмотра уточняйте в гостехнадзоре своего региона.
Статья для подрядчиков, которые покупают первую буровую машину для бестраншейной прокладки и хотят понять, какие бумаги нужны на технику, а какие — на объект. Это не юридическая консультация: правила учёта меняются, поэтому окончательный ответ всегда за региональным органом.
Установка ГНБ — самоходная машина?
Установка горизонтально направленного бурения — это рама с буровой мачтой, вращателем и кареткой, дизельный двигатель, гидросистема, буровой насос и кабина или пост оператора, и всё это стоит на гусеничном ходу. По площадке машина перемещается сама: у установок ГНБ XCMG есть беспроводной пульт управления ходом, а скорость движения — от 2 до 3 км/ч. Мощность двигателей — от 74 кВт у XZ120E до 194 кВт у XZ450E PLUS.
Наличие двигателя и собственного хода делает установку самоходной машиной. Поэтому вопрос «регистрировать или нет» задают не в ГИБДД, а в органах гостехнадзора.
Нужно ли ставить установку ГНБ на учёт
Самоходные машины регистрируют в гостехнадзоре на основании паспорта самоходной машины. Если паспорт на установку оформлен, машину ставят на учёт по правилам для такой техники; что для этого понадобится и в какие сроки, подскажет региональный орган. Не стоит полагаться на то, что установка «всё равно ездит только на трале» — о необходимости учёта спросите гостехнадзор до начала работ.
Отдельный вопрос — сопутствующее оборудование: смесительный узел бурового раствора, локационная система, вакуумная техника. Это другие изделия со своими документами от производителей, и правила для них свои.
У установки ГНБ документация двух видов
| Документы на машину | Документы на работы |
|---|---|
| Паспорт самоходной машины | Проект перехода |
| Руководство по эксплуатации | Проект производства работ |
| Сервисная книжка и отметки о ТО | Журнал бурения с данными локации |
| Документы о покупке и гарантии | Исполнительный профиль и акты |
Первая колонка нужна владельцу и механику всё время, пока машина в парке. Вторую собирают для каждого объекта заново, и её состав определяют проект, заказчик и владельцы пересекаемых сетей.
Что получить при покупке и проверить при приёмке
Новую установку передают покупателю вместе с документами на машину. При приёмке сверьте заводской номер на раме и табличке с паспортом и пройдитесь по комплектации поставки — она указана в спецификации модели. Например, у XZ120E в комплект входят 100 буровых штанг, буровая голова и лопатка, вертлюг и набор расширителей на 200, 300, 400 и 500 мм; у XZ230E набор расширителей доходит до 700 мм.
Отдельно проверьте ЗИП: у большинства установок ГНБ XCMG из каталога в него входят фильтры для ТО-1, губки тисков и ремкомплект бурового насоса. Если в комплекте не хватает позиций, фиксируйте это в акте приёмки сразу, а не на первом объекте.
Перевозка между объектами
Своим ходом установка ГНБ перемещается только по площадке, между объектами её возят на трале. Для перевозки важны габариты и тип ходовой:
| Модель | Длина × ширина × высота, мм | Мощность, кВт | Ходовая часть |
|---|---|---|---|
| XZ120E | 4500×1680×2170 | 74 | Резиновые гусеницы |
| XZ230E | 6100×2230×2300 | 113 | Резиновые гусеницы |
| XZ360E PLUS | 6500×2280×2450 | 154 | Стальные гусеницы с резиновыми накладками |
| XZ450E PLUS | 8800×2280×2610 | 194 | Стальные гусеницы с резиновыми накладками |
Нужны ли специальные разрешения на перевозку, зависит от трала, общей высоты и маршрута — этот вопрос решает перевозчик. Резиновые гусеницы и накладки бережнее к асфальту и плитке на въезде в городской двор.
Документы на работы: коротко о главном
На каждом объекте нужен проект перехода, согласованный с владельцами пересекаемых сетей и дорог, и проект производства работ подрядчика. Во время бурения ведут журнал с данными локации по каждой штанге, по нему составляют исполнительный профиль скважины. Требования к этим документам задают проект и действующие нормативы — сверяйте с ними, а состав сдаваемого пакета уточняйте у заказчика заранее.
Что выбрать из линейки XCMG
- XZ120E — компактная, 4500×1680×2170 мм, тяга 13,3 т, резиновые гусеницы: дворы и тесные городские площадки.
- XZ230E — тяга 23 т, автоматическая подача штанг с кассетой на 48 штанг, кабина с отопителем и кондиционером: основная машина городского подрядчика.
- XZ360E PLUS — тяга 37 т с увеличением до 72 т, 154 кВт: длинные переходы под автодорогами и трубы большого диаметра.
Остальные установки XCMG — в разделе «Установки ГНБ».
Вопросы и ответы
Нужно ли регистрировать установку ГНБ?
Установка ГНБ с двигателем и гусеничным ходом — самоходная машина, такие машины регистрируют в органах гостехнадзора. Нужна ли регистрация вашей установке и как её пройти, уточните в гостехнадзоре региона.
Какие документы получают при покупке установки ГНБ?
Паспорт самоходной машины, руководство по эксплуатации, сервисную книжку и документы о сделке.
Можно ли перегонять установку ГНБ своим ходом?
По площадке — да, с беспроводного пульта управления ходом. Между объектами установку возят на трале: скорость у неё невысокая, а гусеничная ходовая не рассчитана на дороги.
Что входит в документацию ГНБ на объекте?
Обычно проект перехода, проект производства работ, журнал бурения и исполнительная документация. Точный состав определяют проект и заказчик.
Итог
Установка ГНБ — самоходная машина: её учётом занимается гостехнадзор, а главный документ — паспорт самоходной машины. Документы на машину собирают один раз и хранят весь срок службы, документацию на работы готовят под каждый переход. Модели XCMG — в разделе «Установки ГНБ»; менеджер АДК поможет выбрать установку под ваши диаметры и длины переходов, рассчитает стоимость и подберёт программу лизинга. Контакты филиалов — на странице «Контакты».
