Габариты гусеничных экскаваторов: размеры машин разных классов
Коротко: размеры гусеничного экскаватора растут вместе с классом. В каталоге XCMG мини-экскаватор XE20E имеет габариты 3 860 × 1 300 × 2 408 мм, габаритные машины на 18,1–22,5 т — ширину 2 490–2 500 мм, модели раздела «Средние экскаваторы» — от 9 625 до 12 550 мм в длину и от 2 890 до 3 582 мм в ширину, карьерный XE870GK — 13 130 × 4 520 × 4 960 мм. Глубина копания — от 2 580 мм у XE20E до 7 655 мм у XE550G.
Статья для тех, кто проверяет, пройдёт ли машина по дороге, в проезд или под мост и какую выемку она выкопает. Цифры — из спецификаций гусеничных экскаваторов XCMG.
Три группы размеров в спецификации
В характеристиках три группы размеров, и путать их нельзя:
- Транспортные габариты — длина, ширина и высота машины со сложенной стрелой. По ним выбирают трал и проверяют маршрут.
- Размеры ходовой — ширина колеи, ширина трака, длина гусеницы, радиус поворота хвостовой части. Они показывают, сколько места машина занимает на площадке и как держится на грунте.
- Рабочие размеры — глубина, радиус и высота копания, высота выгрузки. Это то, что экскаватор достаёт с одной стоянки.
Размеры гусеничного экскаватора: таблица моделей XCMG
| Модель | Масса, т | Длина, мм | Ширина, мм | Высота, мм | Глубина копания, мм |
|---|---|---|---|---|---|
| XE20E | 2,15 | 3 860 | 1 300 | 2 408 | 2 580 |
| XE35U | 4,2 | 4 960 | 1 740 | 2 550 | 3 060 |
| XE60G | 6 | 6 010 | 2 000 | 2 650 | 3 830 |
| XE180DN | 18,1 | 8 743 | 2 490 | 3 120 | 6 000 |
| XE225DN | 22,5 | 9 627 | 2 500 | 3 044 | 6 680 |
| XE215C | 21,3 | 9 625 | 2 890 | 2 895 | 6 680 |
| XE260D | 25,8 | 10 250 | 3 190 | 3 175 | 6 972 |
| XE335C | 33,8 | 11 388 | 3 190 | 3 515 | 6 972 |
| XE370CA | 36,6 | 11 386 | 3 190 | 3 530 | 6 927 |
| XE490DK | 48,1 | 11 805 | 3 582 | 3 890 | 7 000 |
| XE550G | 52,5 | 12 550 | 3 575 | 4 500 | 7 655 |
| XE870GK | 85–87 | 13 130 | 4 520 | 4 960 | 7 020 |
Обратите внимание: глубина копания растёт медленнее габаритов. XE370CA длиннее XE260D на метр с лишним и тяжелее больше чем на десять тонн, а копает почти на ту же глубину — 6 927 мм против 6 972 мм. Тяжёлые машины выбирают ради ковша и усилия, а не ради глубины.
Ширина гусеничного экскаватора
Ширина — главный размер для перевозки: от неё зависит, поедет ли машина как обычный груз или как негабаритный. Ширину ходовой складывают колея и ширина башмаков: у XE260D колея 2 590 мм и траки по 600 мм дают общую ширину шасси 3 190 мм.
- Мини-экскаваторы — от 1 300 до 2 000 мм. У XE20E ходовая раздвижная: колею можно сузить с 1 070 до 760 мм, чтобы пройти в узкий проём.
- Габаритные XE180DN, XE225DN и XE225GN — 2 490–2 500 мм за счёт колеи около 2 000 мм и траков 500 мм. Их выбирают, когда машину часто возят.
- Средние и тяжёлые — от 2 890 мм у XE215C до 3 582 мм у XE490DK. Широкая колея держит машину устойчивее с полным ковшом на вылете.
- Карьерные — у них гусеничные тележки раздвигаются: у XE870GK гусеницы в работе разведены на 4 520 мм, а для перевозки сводятся до 3 800 мм.
Если заказываете уширенные башмаки для слабого грунта, учтите: машина станет шире на ту же разницу.
Высота гусеничного экскаватора
В спецификации встречаются две высоты: по кабине и общая — по сложенной стреле в транспортном положении. Для ворот, тоннелей и мостов на маршруте важна большая из них.

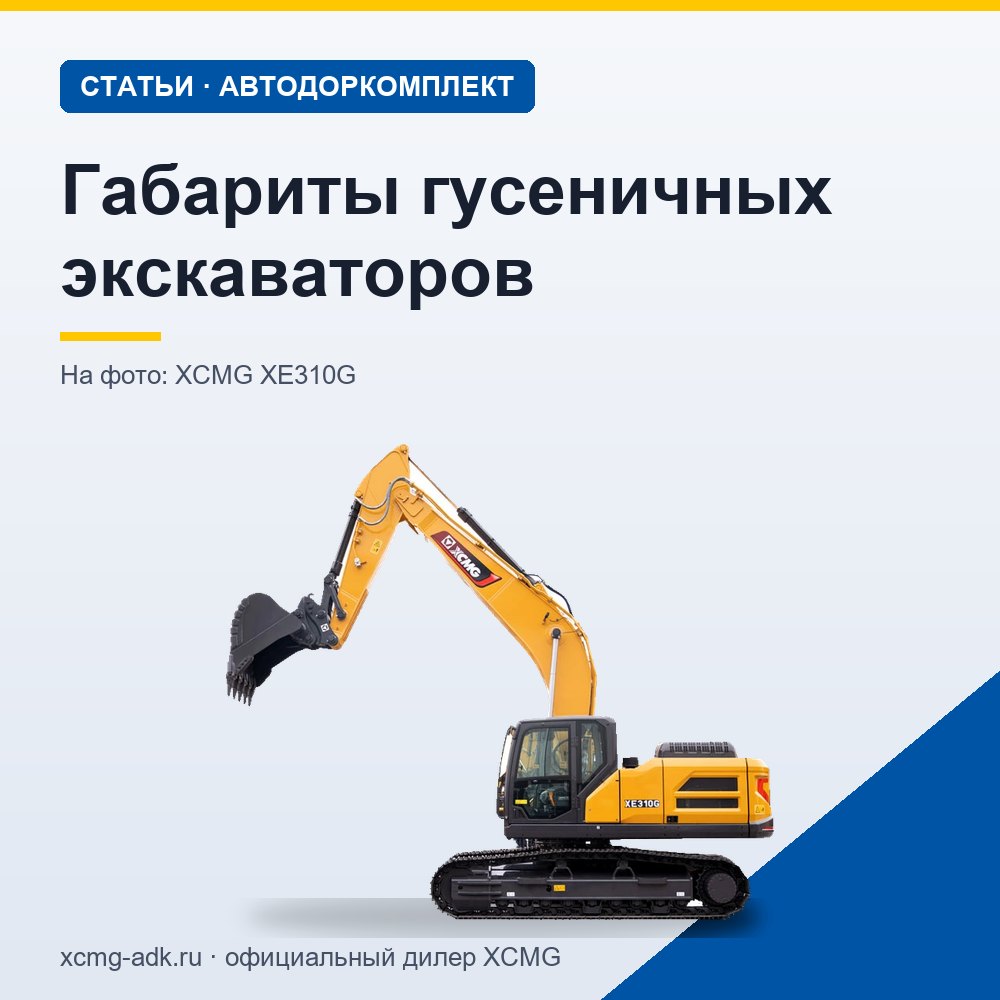

У XE310G высота по кабине 3 165 мм, а общая — 3 700 мм; у XE550G — 3 400 и 4 500 мм; у габаритного XE225GN — 3 010 и 3 100 мм. Высоту на трале считают как высоту машины плюс высоту погрузочной площадки трала, поэтому для тяжёлых моделей маршрут проверяют заранее.
Длина машины и радиус поворота хвоста
Транспортная длина нужна для подбора трала: у моделей раздела «Средние экскаваторы» — от 9 625 мм у XE215C до 12 550 мм у XE550G. Для работы на тесной площадке важнее другой размер — радиус поворота хвостовой части, то есть расстояние от оси поворота платформы до дальней точки противовеса: чем он меньше, тем меньше хвост выходит за гусеницы.
| Модель | Радиус поворота хвостовой части, мм | Длина гусеницы, мм |
|---|---|---|
| XE180DN | 2 486 | 3 967 |
| XE225DN | 2 847 | 4 442 |
| XE260D | 3 030 | 4 445 |
| XE370CA | 3 570 | 5 035 |
| XE490DK | 3 860 | 5 469 |
Короткий хвост позволяет работать вдоль стены, забора или полосы движения, не задевая их противовесом. Длинная гусеница, наоборот, добавляет устойчивости при работе вдоль машины.
Глубина копания гусеничного экскаватора
Максимальная глубина копания — это предельная точка, до которой опускается зуб ковша. Для реальной выемки полезнее два других параметра:
- Глубина при плоском дне — сколько машина выкопает с ровным дном заданной длины. У XE260D — 6 705 мм при максимальной 6 972 мм, у XE180DN — 5 770 мм при 6 000 мм.
- Глубина вертикальной стенки — насколько глубоко ковш опускается строго вертикально, например у шпунта или стены. У XE225DN — 5 715 мм, у XE370CA — 5 312 мм.
Глубина зависит от длины стрелы и рукояти: у XE260D стрела 6 000 мм и рукоять 2 964 мм, у XE370CA — 6 400 и 2 670 мм. Поэтому сверяйте глубину с проектом выемки с запасом на зачистку дна и уточняйте комплектацию рабочего оборудования.
Что выбрать из линейки XCMG
- XE225DN — ширина 2 500 мм, радиус поворота хвоста 2 847 мм, глубина копания 6 680 мм: город и частая перевозка.
- XE215C — 9 625 × 2 890 × 2 895 мм и ковш 0,93 м³: низкая машина для объектов с ограничением по высоте.
- XE260D — ширина 3 190 мм, глубина копания 6 972 мм, высота выгрузки 7 123 мм: котлованы и погрузка самосвалов.
- XE550G — 12 550 × 3 575 × 4 500 мм, глубина копания 7 655 мм: глубокие выемки и большие объёмы.
Остальные машины этого класса — в подразделе «Средние экскаваторы», компактные — в подразделе «Мини-экскаваторы».
Вопросы и ответы
Какая ширина гусеничного экскаватора?
У мини-экскаваторов XCMG — от 1 300 до 2 000 мм, у габаритных — 2 490–2 500 мм, у моделей раздела «Средние экскаваторы» — от 2 890 до 3 582 мм. Карьерный XE870GK в рабочем положении гусениц — 4 520 мм.
Какая высота гусеничного экскаватора?
У моделей подразделов «Габаритные» и «Средние экскаваторы» — от 2 895 мм у XE215C до 4 500 мм у XE550G по сложенной стреле, у карьерного XE870GK — 4 960 мм. Мини-экскаваторы ниже: от 2 408 мм у XE20E.
Какая глубина копания у гусеничного экскаватора?
У мини-машин — от 2 580 до 3 830 мм, у габаритных и средних — от 6 000 мм у XE180DN до 7 655 мм у XE550G. Для траншеи и котлована важнее глубина при плоском дне — она меньше максимальной: у XE260D — 6 705 мм против 6 972 мм.
Какой гусеничный экскаватор можно везти без спецразрешения?
Ориентируйтесь на ширину: габаритные XE180DN, XE225DN и XE225GN шириной 2 490–2 500 мм создавались как раз для частой перевозки. Итоговые условия зависят от трала и маршрута — их согласует перевозчик.
Итог
Габариты гусеничного экскаватора проверяют трижды: ширину и высоту — под перевозку, радиус поворота хвоста — под площадку, глубину копания при плоском дне — под проект. Модели с полными спецификациями — в подразделе «Средние экскаваторы». Пришлите менеджеру АДК ограничения объекта и маршрута — он подберёт машину и рассчитает стоимость с доставкой; контакты — на странице «Контакты».
