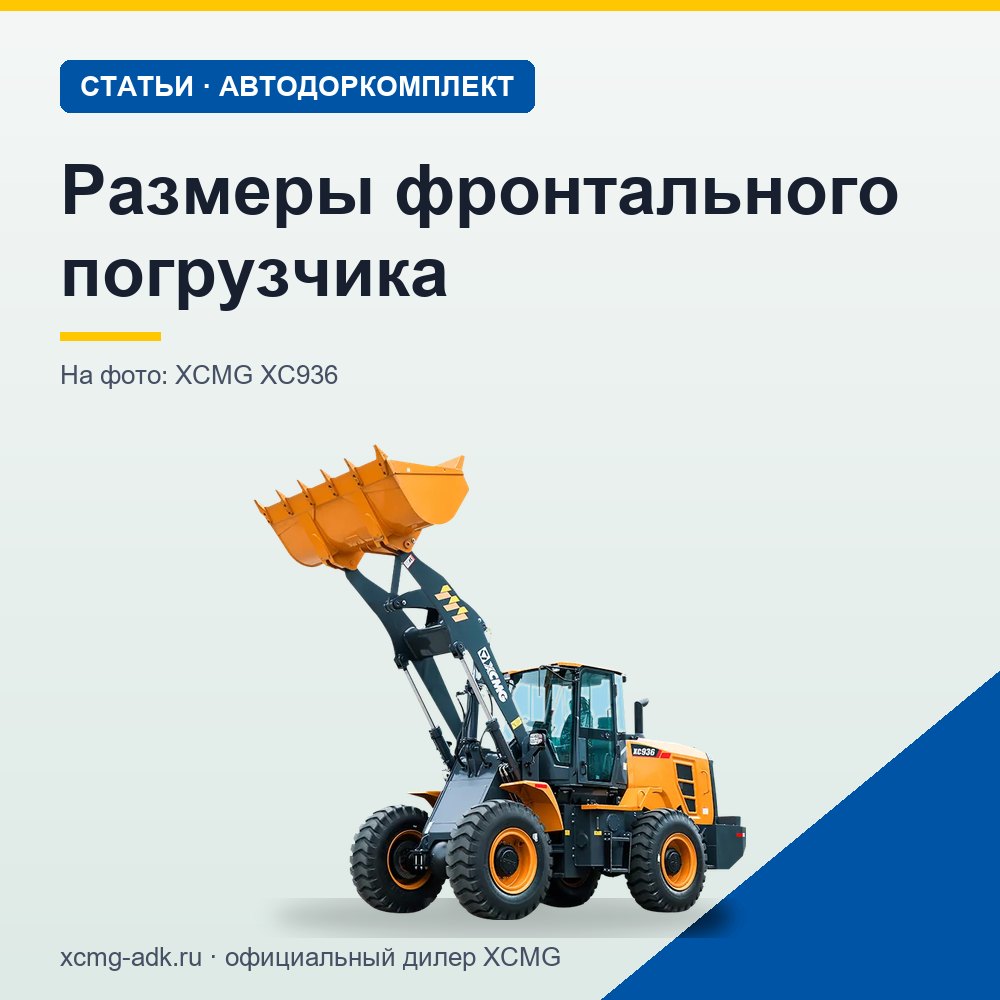

Размеры фронтального погрузчика: габариты, высота выгрузки и ковш
Коротко: размеры фронтального погрузчика описывают три группы цифр: габариты — длина с ковшом на земле, ширина по ковшу и высота по кабине; манёвренность — колёсная база и радиус разворота; рабочие размеры — высота и вылет выгрузки, объём и ширина ковша. У дизельных моделей раздела «Фронтальные погрузчики» (3,3–7,8 т) ширина ковша — от 2 482 до 3 230 мм, высота по кабине — от 3 100 до 3 620 мм, высота разгрузки — от 2 900 до 3 220 мм; у электрических — от XC918-EV (ковш 2 060 мм, высота 2 750 мм, разгрузка 2 670 мм) до XC975-EV (3 300, 3 505 и 3 370 мм).
Материал для тех, кто подбирает погрузчик под склад сыпучих материалов, бетонный узел, карьер или уборку снега и проверяет, пройдёт ли машина в ворота и дотянется ли до кузова. Фронтальный погрузчик — это колёсная машина на шарнирно-сочленённой раме, у которой ковш висит на стреле перед кабиной и поднимается вертикально перед машиной.
Какие размеры смотреть в характеристиках
- Длина с ковшом на земле — от опущенного ковша до заднего противовеса. По ней считают место на трале и в боксе.
- Ширина — у фронтального погрузчика самая широкая часть обычно ковш или шины. У XC958 общая ширина и ширина ковша совпадают — 2 996 мм.
- Высота — от земли до крыши кабины: проедет ли машина в ворота склада, под эстакаду, на трале — под мостом.
- Колёсная база и радиус разворота — сколько места нужно, чтобы развернуться между штабелями.
- Дорожный просвет — расстояние до нижней точки машины, важно на разбитой площадке.
- Высота разгрузки и вылет — высота нижней кромки ковша при выгрузке и расстояние от передних колёс до кромки. По ним проверяют, достанет ли погрузчик до кузова самосвала или бункера.
Размеры фронтального погрузчика: таблица моделей XCMG
| Модель | Масса, т | Грузоподъёмность, т | Ширина ковша, мм | Высота по кабине, мм | Колёсная база, мм | Радиус разворота, мм |
|---|---|---|---|---|---|---|
| XC936 | 10,2 | 3,3 | 2 482 | 3 100 | 2 900 | 5 100 |
| LW330RU | 10,7 | 3,3 | 2 482 | 3 320 | 2 900 | 5 100 |
| XC938 | 10,4 | 3,5 | 2 482 | 3 220 | 2 900 | 5 100 |
| XC948 | 13,5 | 4,5 | 2 482 | 3 300 | 3 100 | 5 530 |
| XC953 | 17,3 | 5,0 | 2 530 | 3 515 | 3 050 | 6 255 |
| XC956 | 16,8 | 5,3 | 2 996 | 3 455 | 3 300 | 6 065 |
| XC958 | 16,95 | 5,5 | 2 996 | 3 455 | 3 350 | 5 730 |
| XC978 | 24,5 | 7,8 | 3 230 | 3 620 | 3 550 | 6 270 |
Радиус разворота указан по центру шины. Высота по кабине у всех моделей таблицы укладывается в 3 100–3 620 мм, а ширина ковша и база в целом растут вместе с грузоподъёмностью.
Ширина и длина фронтального погрузчика
Ширина определяет, пройдёт ли машина в ворота и проезды между отсеками склада. У лёгких моделей на 3,3–4,5 т ковш шириной 2 482 мм, у XC956 и XC958 — 2 996 мм, у XC978 — 3 230 мм. Если ворота узкие, учитывайте, что ширину машины в работе задаёт ковш: сменный ковш большего объёма может оказаться и шире штатного.
Длина с ковшом на земле у XC936 — 7 250 мм, у XC948 — 7 850 мм, у XC953 — 8 200 мм, у XC956 — 8 300 мм. Для тяжёлых машин она больше: у карьерного XC998 на 10 т — 9 560 мм. Эту цифру сверяют с длиной площадки трала и с глубиной бокса для обслуживания.
Высота погрузчика и высота выгрузки
Высота по кабине нужна для ворот и перевозки, высота выгрузки — для работы. Это разные цифры, и путать их нельзя:
| Модель | Высота разгрузки, мм | Вылет при разгрузке, мм | Ковш, м³ | Сменные ковши, м³ |
|---|---|---|---|---|
| XC936 | 2 900 | 1 030 | 1,8 | 1,8–3,0 |
| XC948 | 3 100 | 1 070 | 2,4 | 2,4–4,0 |
| XC953 | 3 020 | 1 290 | 3 | 2,8–5,0 |
| XC958 | 3 070 | 1 240 | 3,2 | 2,5–5,0 |
| XC968 | 3 180 | 1 165 | 3,5 | 3,0–6,0 |
| XC978 | 3 220 | 1 217 | 4,2 | 3,5–7,0 |
Высоту разгрузки меряют по нижней кромке ковша, опрокинутого на 45°. Борт кузова или бункера должен оказаться ниже этой кромки с запасом, а вылет — достаточным, чтобы материал ложился ближе к середине кузова, а не на борт. Для высоких бункеров и полуприцепов смотрят старшие модели: у XC978 высота разгрузки 3 220 мм, у тяжёлого XC998 — 3 370 мм.
Кабина тоже поднимается с ростом класса: XC936 — 3 100 мм от земли до крыши, XC958 — 3 455, XC978 — 3 620. Для низких ворот склада эта цифра важнее грузоподъёмности.
Ковш: объём и ширина
Штатный ковш фронтальных погрузчиков XCMG на 3,3–7,8 т — от 1,8 м³ у XC936, XC938 и LW330RU до 4,2 м³ у XC978; штатный ковш карьерного XC998 — 5,4 м³. Но к каждой модели есть сменные ковши: XC958 работает с ковшами 2,5–5,0 м³, XC978 — 3,5–7,0 м³, XC998 — 3,8–8,0 м³.
- Для лёгких материалов — снега, щепы, угля, зерна — берут ковш увеличенного объёма: грузоподъёмность позволяет набрать больше.
- Для тяжёлых — щебня, скальной породы, мокрого песка — ковш меньше и прочнее, чтобы не перегружать стрелу и не терять устойчивость.
- Ширина ковша у лёгких машин — 2 482 мм, у XC953 — 2 530 мм, у XC968 — 3 200 мм. Ковш шире колёс защищает шины, когда машина врезается в штабель.
Манёвренность: база, радиус разворота, просвет
При повороте шарнирная рама складывается посередине, и задние колёса идут по следу передних. Поэтому радиус разворота у машин на 3,3–3,5 т — 5 100 мм, у XC948 — 5 530 мм, у XC978 — 6 270 мм. Чем больше база, тем устойчивее погрузчик с полным ковшом, но тем шире проезд ему нужен.
Дорожный просвет у лёгких моделей — 365 мм, у XC948 — 410 мм, у XC953 — 520 мм, у XC978 — 488 мм. На карьере, отвале и разбитой площадке просвет решает, не сядет ли машина на брюхо.
Что выбрать из линейки XCMG
- LW330RU — компактная машина на 3,3 т с радиусом разворота 5 100 мм и ковшом 1,8 м³ шириной 2 482 мм: склады, коммунальные службы, тесные площадки.
- XC948 — 4,5 т, ковш 2,4 м³, высота разгрузки 3 100 мм: погрузка самосвалов на стройке и бетонном узле.
- XC958 — 5,5 т, ковш 3,2 м³ шириной 2 996 мм, сменные ковши до 5,0 м³: склады сыпучих материалов и карьеры.
- XC978 — 7,8 т, ковш 4,2 м³, высота разгрузки 3 220 мм: большие объёмы и высокие борта.
Вопросы и ответы
Какая ширина фронтального погрузчика?
У дизельных моделей раздела ширина ковша — от 2 482 мм у машин на 3,3–4,5 т до 3 230 мм у XC978, у карьерного XC998 — 3 430 мм; у электрических — от 2 060 мм у XC918-EV до 3 300 мм у XC975-EV. Обычно именно ковш задаёт ширину машины в работе.
Какая высота фронтального погрузчика?
У дизельных моделей раздела от земли до крыши кабины — от 3 100 мм у XC936 до 3 620 мм у XC978, у карьерного XC998 — 3 770 мм; у электрического XC918-EV — 2 750 мм. По этой цифре проверяют ворота склада и высоту при перевозке.
Какая высота выгрузки у фронтального погрузчика?
У дизельных моделей раздела «Фронтальные погрузчики» — от 2 900 до 3 220 мм; у электрических — от 2 670 мм у XC918-EV до 3 370 мм у XC975-EV, у тяжёлого XC998 — 3 370 мм. Это высота кромки ковша при разгрузке, её сравнивают с бортом самосвала или бункера.
Какой размер ковша у фронтального погрузчика?
У моделей на 3,3–7,8 т штатный ковш — от 1,8 до 4,2 м³, сменные — до 7,0 м³ у XC978; у карьерного XC998 штатный ковш 5,4 м³, сменные — от 3,8 до 8,0 м³. Объём выбирают по плотности материала: под снег и щепу — больше, под щебень и скалу — меньше.
Итог
Фронтальный погрузчик подбирают по воротам, проездам и бортам: ширина ковша и высота по кабине говорят, пройдёт ли машина, радиус разворота — развернётся ли она, высота разгрузки и вылет — достанет ли до кузова. Все модели — в разделе «Фронтальные погрузчики». Назовите менеджеру АДК размеры ворот, материал и высоту бортов — он подберёт машину и ковш и посчитает стоимость; контакты филиалов — на странице «Контакты».
