Размер буровой установки: габариты, высота, вес и глубина бурения
Коротко: размер буровой установки описывают двумя группами цифр. Транспортные габариты — длина, ширина и высота со сложенной мачтой — и вес определяют, на чём машину везти и как она пройдёт по дорогам. Рабочие параметры — глубина и диаметр бурения, а у установок ГНБ — усилие тяги и диаметр расширения — определяют, какие сваи и переходы она выполнит. Роторные установки XCMG в транспортном положении — от 7 650 × 2 230 × 2 685 мм у XR60E; самая длинная — XR200E (16 571 мм), самая широкая — XR258FS (3 360 мм). Бурят они на глубину от 15 до 70 м.
Материал для инженеров ПТО, механиков и руководителей буровых и фундаментных компаний, которые планируют перевозку техники и подбирают машину под проект. Буровая установка — это самоходная машина с мачтой и вращателем, которая бурит скважины под сваи, анкеры, коммуникации или стены подземных сооружений. От её вида зависит, какие размеры важны: у роторной машины — высота мачты и глубина скважины, у установки ГНБ — длина, усилие тяги и диаметр расширения.
Какие размеры указывают в характеристиках
- Габариты в транспортном положении — длина, ширина и высота машины со сложенной мачтой. По ним выбирают трал и проверяют маршрут.
- Вес транспортный и рабочий. Рабочий больше: в него входят штанга Келли и буровой инструмент, которые часто перевозят отдельно от базовой машины.
- Высота в рабочем положении — с поднятой мачтой. Она в несколько раз больше транспортной и важна у линий электропередачи, мостов и зданий.
- Глубина и диаметр бурения — какую скважину машина выполнит за один проход инструментом.
- Для ГНБ — усилие тяги, наибольший диаметр расширения и длина буровой штанги.
Размер буровой установки: роторные машины
Роторные установки бурят вертикальные скважины под буронабивные сваи телескопической штангой Келли или непрерывным шнеком CFA. Данные моделей XCMG:
| Модель | Д × Ш × В в транспорте, мм | Вес трансп. / раб., т | Глубина бурения, м | Диаметр, мм |
|---|---|---|---|---|
| XR60E | 7 650 × 2 230 × 2 685 | — / 14 | 15 | 1 000 |
| XR80E | 11 208 × 2 500 × 3 500 | 27 / 29 | 24 | 1 000 |
| XR130E | 14 097 × 2 500 × 3 500 | — / 43 | 34 | 1 300 |
| XR160E | 13 993 × 2 960 × 3 464 | 49 / 53 | 56 | 1 500 |
| XR168E | 14 442 × 2 960 × 3 600 | 51 / — | 56 | 1 500 |
| XR200E | 16 571 × 3 250 × 3 731 | 56 / 70 | 65 | 1 800 |
| XR240E | 16 331 × 3 200 × 3 715 | 66 / 82 | 70 | 2 000 |
| XR258FS | 15 140 × 3 360 × 3 310 | — / 86 | 70 | 2 000 |
Ширина у младших машин — 2 230 и 2 500 мм, у установок на 56 м и глубже — от 2 960 до 3 360 мм. Длина в транспорте растёт вместе с мачтой: компактная XR60E короче 8 м, тяжёлые XR200E и XR240E — больше 16 м.
Высота буровой установки
В транспортном положении роторные установки XCMG — от 2 685 мм у XR60E до 3 731 мм у XR200E. Среди тяжёлых машин ниже всех XR258FS — 3 310 мм. Эти цифры сверяют с высотой трала и мостов на маршруте.
В работе мачта поднимается вертикально, и высота машины становится в разы больше. Точную рабочую высоту мачты для конкретной модели и комплектации штанги уточняйте у менеджера: она решает, можно ли работать под линией электропередачи, у моста или рядом со зданием. Для сравнения, гидрофреза XTC120 в рабочем положении имеет габариты 11 500 × 6 530 × 18 900 мм.
Глубина и диаметр бурения
Глубина бурения у роторных установок XCMG — от 15 м у XR60E до 70 м у XR240E и XR258FS, диаметр скважины — от 1 000 до 2 000 мм. Обе цифры растут вместе с крутящим моментом вращателя: у XR60E он 60 кНм, у XR160E — 160 кНм, у XR240E — 240 кНм.
Глубину и диаметр выбирают по проекту свайного поля с запасом: в плотных и обводнённых грунтах реальная скорость проходки ниже, а под обсадные трубы нужен свой инструмент. Для установки и извлечения обсадных труб применяют обсадные столы. Предельный диаметр трубы у столов качения XRC1200 и XRC1500 — 1 200 и 1 500 мм, у полноповоротных XRT2600 и XRT3200 — 2 600 и 3 200 мм.
Установки ГНБ: габариты и диаметр расширения
Установки горизонтально направленного бурения прокладывают трубы под дорогами, реками и зданиями без траншеи. Им важна не высота, а длина, вес и усилие тяги:
| Модель | Усилие тяги, т | Расширение до, мм | Длина штанги, мм | Вес, т | Д × Ш × В, мм |
|---|---|---|---|---|---|
| XZ120E | 13,3 | 500 | 1 800 | 5-7 | 4 500 × 1 680 × 2 170 |
| XZ230E | 23 | 700 | 3 000 | 9-10 | 6 100 × 2 230 × 2 300 |
| XZ360E | 37 | 900 | 3 000 | 10,5-12,5 | 6 200 × 2 280 × 2 450 |
| XZ430E | 43 | 1 000 | 3 000 | 12-13,2 | 6 500 × 2 250 × 2 450 |
| XZ600F | 60/100 | 1 200 | 4 500 | 16-16,3 | 9 000 × 2 450 × 2 640 |
Компактные XZ120E и XZ230E стоят на резиновых гусеницах, которые бережнее к газону и асфальту, а их ширина — 1 680 и 2 230 мм — упрощает перевозку. Старшие машины стоят на стальных гусеницах с резиновыми накладками. Диаметр расширения показывает, трубу какого размера можно протянуть: у XZ120E — до 500 мм, у XZ600F — до 1 200 мм.
Стена в грунте и многофункциональные установки
- Грейферная установка XG500 — 13 500 × 3 500 × 3 500 мм в транспорте и 105 т в работе, выполняет траншеи шириной 300–1 200 мм на глубину до 75 м.
- Гидрофреза XTC120 — 185 т, траншея до 105 м при ширине от 800 до 1 800 мм.
- Многофункциональные XMZ120 и XMZ200 для анкерного бурения и струйной цементации — 9 250 × 2 280 × 2 785 мм и 14,5 т, 10 781 × 2 712 × 3 293 мм и 24 т.
Перевозка: что проверить заранее
Буровую установку перевозят на трале, и маршрут проверяют по трём цифрам: ширине, высоте с учётом платформы и массе. Машины шире допустимых габаритов везут со спецразрешением, тяжёлые — с отдельным планом перевозки, а штангу и инструмент часто отправляют отдельно. Если своего трала нет, АДК организует доставку техники до объекта.
Что выбрать из линейки XCMG

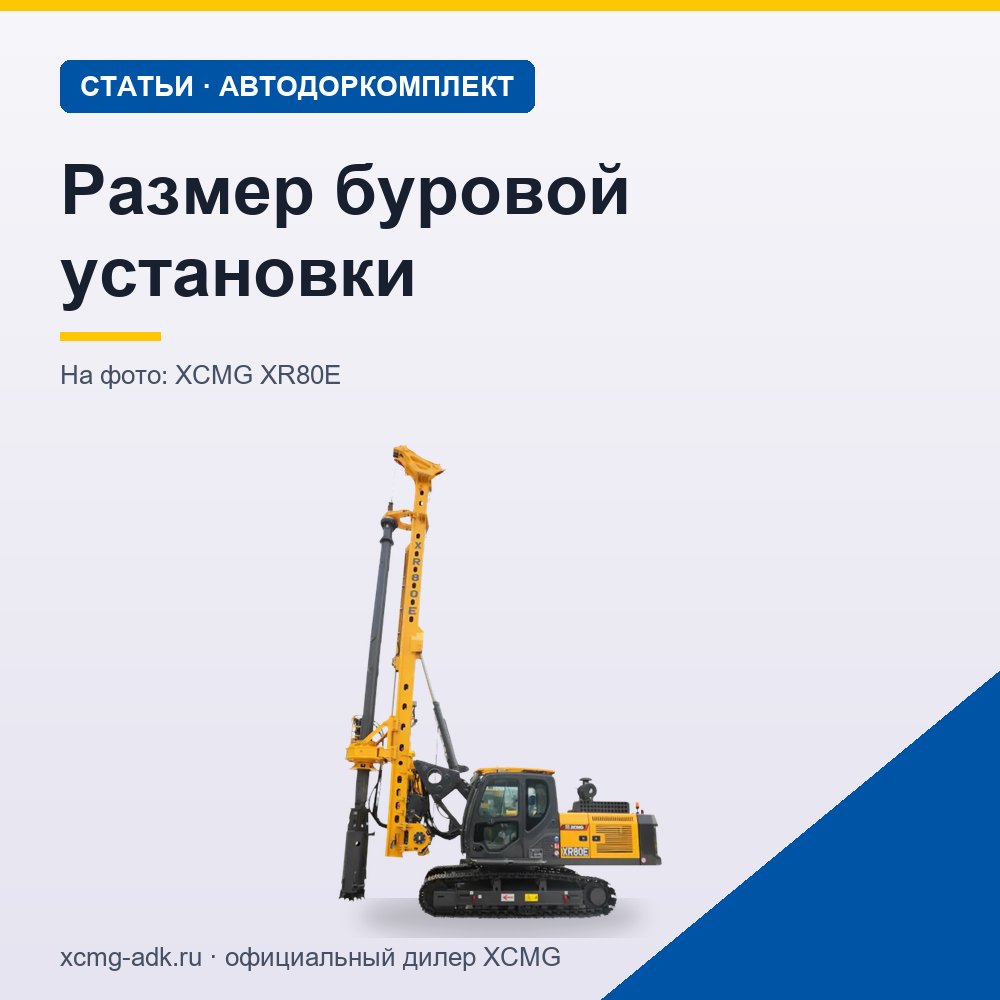

- XR80E — ширина 2 500 мм, вес в работе 29 т, сваи диаметром до 1 000 мм на глубину до 24 м: городские объекты и частые переезды.
- XR160E — скважины до 1 500 мм и до 56 м, вес в работе 53 т: мосты, промышленные фундаменты.
- XR240E — до 2 000 мм и 70 м, крутящий момент 240 кНм: крупные свайные поля.
- XZ230E — установка ГНБ 6 100 × 2 230 × 2 300 мм на резиновых гусеницах, тяга 23 т, расширение до 700 мм: переходы под дорогами и коммуникации в городе.
Вопросы и ответы
Какая высота буровой установки?
В транспортном положении у роторных установок XCMG — от 2 685 до 3 731 мм. В работе мачта поднята, и высота многократно больше: её для конкретной модели и штанги уточняют по спецификации.
На сколько метров бурит буровая установка?
Роторные установки XCMG — на глубину от 15 м у XR60E до 70 м у XR240E и XR258FS. Грейферная XG500 роет траншею до 75 м, гидрофреза XTC120 — до 105 м.
Какие габариты у установки ГНБ?
Компактная XZ120E — 4 500 × 1 680 × 2 170 мм и 5-7 т, тяжёлая XZ600F — 9 000 × 2 450 × 2 640 мм и 16-16,3 т. Остальные модели линейки ГНБ — между ними.
Сколько весит буровая установка?
Роторная XCMG в работе — от 14 т у XR60E до 86 т у XR258FS, установки для «стены в грунте» — 105 т у XG500 и 185 т у XTC120.
Итог
Буровую установку подбирают по проекту — глубине и диаметру скважин или диаметру протягиваемой трубы, — а затем проверяют её габариты и вес по маршруту и высоту мачты по ограничениям площадки. Все модели — в разделе «Буровая техника». Отправьте менеджеру АДК параметры свай или перехода и условия площадки — он подберёт установку и рассчитает стоимость с доставкой; телефоны — на странице «Контакты».
