Нормативы ГНБ: что регулирует прокладку и где искать требования
Коротко: прокладку коммуникаций методом ГНБ регулирует не один документ, а связка: проект перехода, своды правил по проектированию и строительству подземных сетей бестраншейным способом и по конкретному виду сети, технические условия владельцев пересекаемых дорог и коммуникаций, проект производства работ. Какие документы и в какой редакции действуют на вашем объекте, называет проектировщик; сами работы сверяйте с проектом и действующими нормативами.
Материал для подрядчиков, которые начинают работать с горизонтально направленным бурением, и для заказчиков, принимающих такие работы. ГНБ — способ бестраншейной прокладки: установка бурит пилотную скважину по заданной траектории, расширяет её до нужного диаметра и протягивает в неё трубу или футляр. Это не юридическая консультация, а карта того, откуда берутся требования.
Что ищут под словами «СП ГНБ»
Под запросом «СП ГНБ» обычно ищут один документ, в котором собрано всё о прокладке. Такого единого документа на практике нет. Свод правил — это нормативный документ с требованиями к проектированию и строительству, и для ГНБ их применяется несколько:
- своды правил о проектировании и строительстве подземных трубопроводов бестраншейными методами;
- нормы на сам вид сети — газопровод, водопровод, канализацию, тепловую сеть, кабельную линию;
- требования к пересечению автомобильных и железных дорог, водных преград и действующих коммуникаций;
- правила выполнения и приёмки земляных работ и оформления исполнительной документации.
Номера и редакции этих документов меняются, поэтому перечень для объекта берут из проекта, а актуальность проверяют по официальным источникам на дату работ.
Проект перехода — главный документ на объекте
Для бурильщика нормативы «приходят» через проект. В проекте ГНБ-перехода обычно задают:
- трассу и продольный профиль скважины, точки входа и выхода;
- заглубление под препятствием и расстояния до существующих сетей;
- материал и диаметр трубы, конечный диаметр расширения скважины;
- расчётное тяговое усилие при протягивании;
- требования к буровому раствору и к утилизации шлама;
- охранные зоны и условия владельцев пересекаемых объектов.
Отступать от проекта на площадке нельзя без согласования с проектировщиком: изменение профиля или диаметра может нарушить требования, под которые проект согласовывали.
Кто ещё задаёт требования
- Владельцы пересекаемых сетей и дорог. Они выдают технические условия и могут требовать присутствия своего представителя при бурении рядом с их объектами.
- Заказчик. Определяет состав исполнительной документации и порядок приёмки.
- Местная администрация. Порядок оформления земляных работ и восстановления благоустройства в каждом муниципалитете свой — уточняйте его заранее.
- Подрядчик. Разрабатывает проект производства работ: расстановку установки и вспомогательной техники, приёмные котлованы, схему приготовления раствора, меры безопасности.
ГНБ: инструкция к технологии и к машине
«Инструкция ГНБ» — это два разных документа. Технологию на конкретном объекте описывают проект производства работ и технологическая карта подрядчика. Работу самой установки — руководство по эксплуатации модели: подготовка, анкерение, сборка буровой колонны, бурение пилотной скважины, расширение, протягивание, промывка и консервация.
Во время бурения ведут журнал: данные локации по каждой штанге, глубину и положение буровой головы. По ним составляют исполнительный профиль скважины — его сравнивают с проектом при приёмке.
Как нормативы связаны с выбором установки
Проект задаёт длину перехода, диаметр расширения и расчётное тяговое усилие. Установку подбирают так, чтобы её паспортные возможности перекрывали эти цифры с запасом:
| Модель | Усилие тяги, т | Момент вращения, Н·м | Максимальное расширение, мм | Буровой насос, л/мин |
|---|---|---|---|---|
| XZ120E | 13,3 | 3000 | 500 | 100 |
| XZ230E | 23 | 6500 | 700 | 250 |
| XZ360E | 37 | 13200 | 900 | 400 |
| XZ360E PLUS | 37, с дополнительными гидромоторами — до 72 | 13200 | 1000 | 400 |
| XZ430E | 43 | 18500 | 1000 | 450 |
| XZ450E PLUS | 45, с дополнительными гидромоторами — до 90 | 23500 | 1200 | 600, опция — 800 |
«Максимальное расширение» в характеристиках — это диаметр скважины, а не трубы: какой диаметр расширения нужен под вашу трубу, указывает проект. Производительность бурового насоса важна для длинных переходов и больших диаметров, где раствора нужно много.
Паспорт установки ГНБ
Вместе с установкой покупатель получает документы на машину: паспорт самоходной машины для регистрации в гостехнадзоре, руководство по эксплуатации, сервисную книжку. Точный порядок регистрации — в органах гостехнадзора вашего региона. Для работы зимой у установок ГНБ XCMG из каталога предусмотрена система промывки бурового насоса антифризом — это стоит учитывать при планировании зимних переходов.
Что выбрать из линейки XCMG
- XZ120E — тяга 13,3 т, расширение до 500 мм, резиновые гусеницы: короткие переходы под дворами и тротуарами, кабели и малые трубы.
- XZ230E — 23 т, до 700 мм, кабина с отопителем и кондиционером: городские сети средних диаметров.

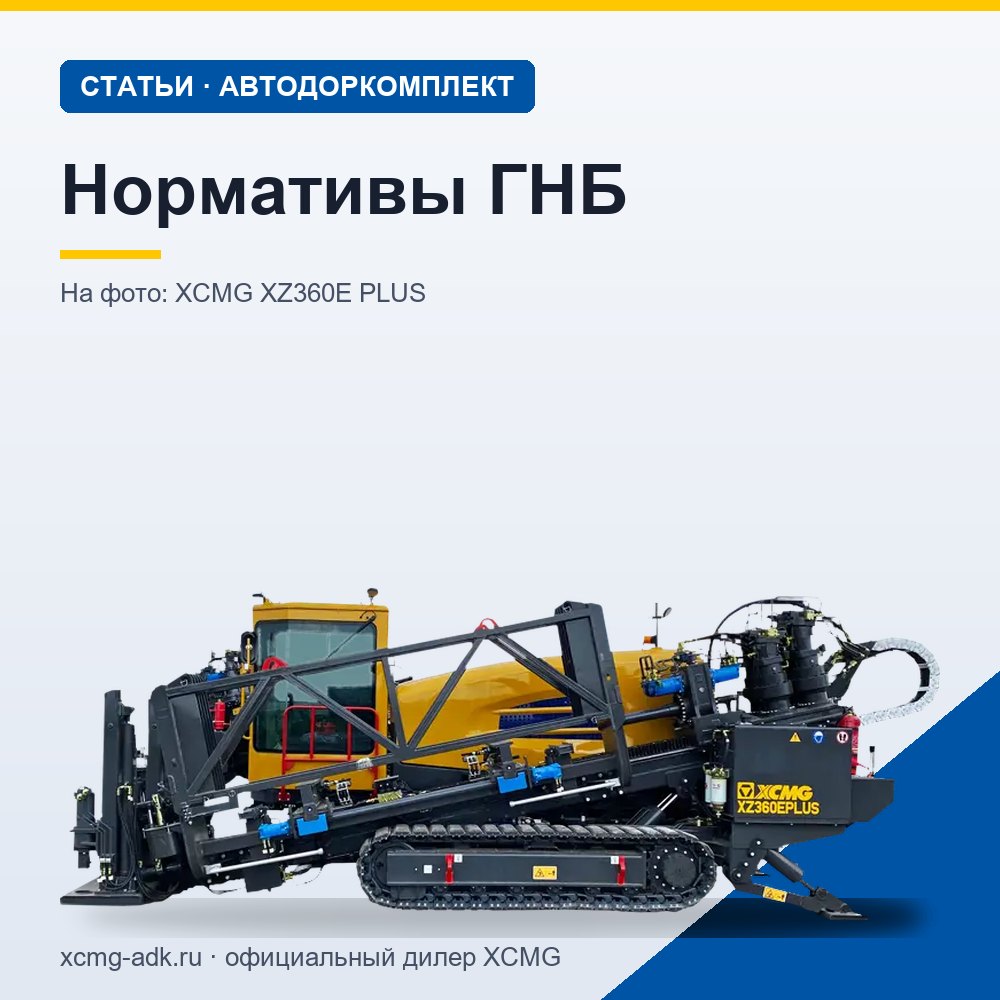

- XZ360E PLUS — 37 т с возможностью увеличить тягу до 72 т, расширение до 1000 мм: переходы под дорогами.
- XZ450E PLUS — 45 т с увеличением до 90 т, расширение до 1200 мм, насос 600 л/мин: длинные переходы и крупные трубы.
Другие модели — в разделе «Установки ГНБ».
Вопросы и ответы
Какой СП регулирует прокладку методом ГНБ?
Не один: применяются своды правил о бестраншейной прокладке и нормы на конкретный вид сети и пересекаемый объект. Перечень для вашего перехода указан в проекте, актуальность редакций проверяйте на дату работ.
Нужен ли проект для прокола методом ГНБ?
Как правило, переход выполняют по проекту, согласованному с владельцами пересекаемых дорог и сетей. Нужен ли он в вашем случае и в каком составе, решают заказчик и проектировщик по действующим нормативам.
Где взять инструкцию по ГНБ?
Руководство по эксплуатации установки поставляется с машиной и описывает работу конкретной модели. Инструкцию по технологии на объекте — проект производства работ и технологическую карту — разрабатывает подрядчик.
Чем диаметр расширения отличается от диаметра трубы?
Расширение — это диаметр скважины, он больше диаметра трубы, чтобы её можно было протянуть. Нужное соотношение задаёт проект.
Итог
Нормативы ГНБ доходят до площадки через проект: он собирает требования сводов правил, владельцев сетей и заказчика, а подрядчик переводит их в проект производства работ и исполнительную документацию. Установку выбирают по тяге, крутящему моменту и диаметру расширения из проекта. Модели XCMG — в разделе «Установки ГНБ»; подобрать установку под ваши переходы и рассчитать стоимость поможет менеджер АДК, телефоны филиалов — на странице «Контакты».
