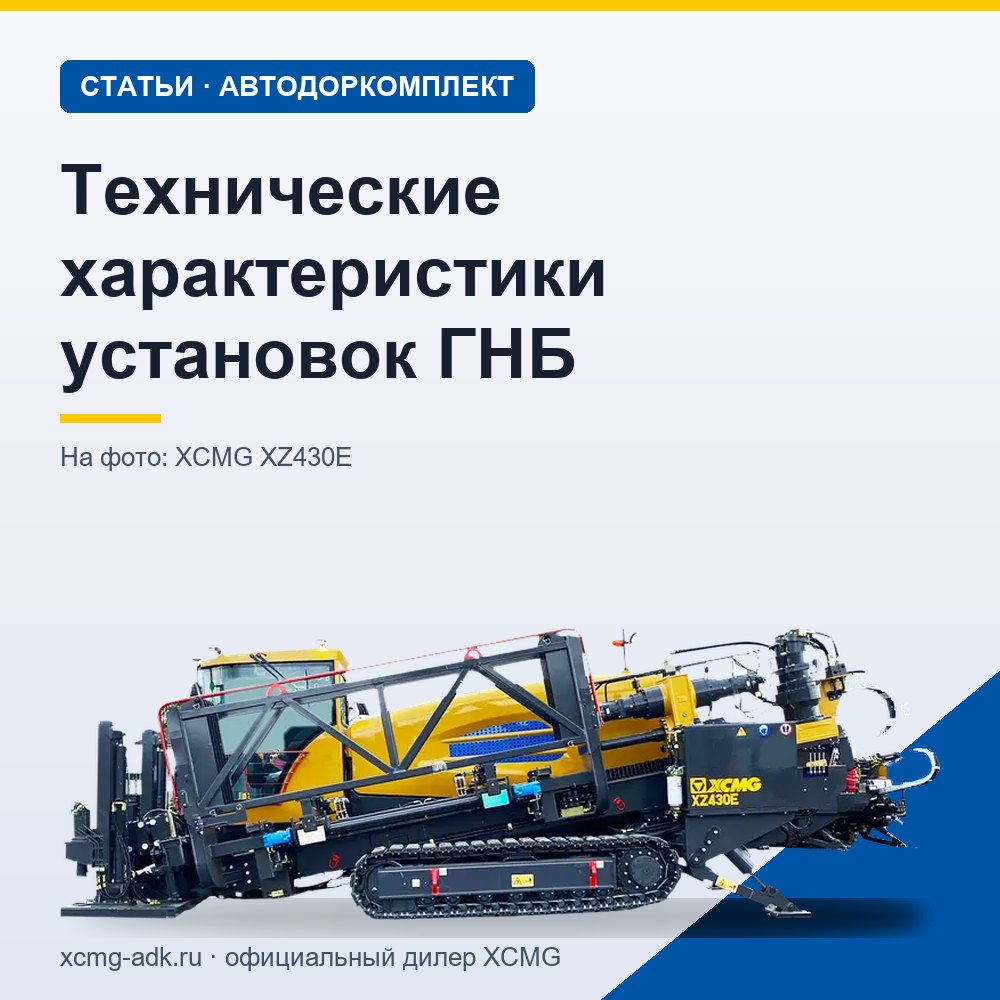

Технические характеристики установок ГНБ: какие параметры важны
Коротко: главные для установки ГНБ характеристики — тяговое усилие, крутящий момент и частота вращения шпинделя, производительность и давление бурового насоса, наибольший диаметр расширения и размер буровых штанг. Их дополняют мощность двигателя, тип ходовой, масса и габариты. У установок ГНБ XCMG тяговое усилие начинается с 13,3 т (XZ120E) и доходит до 60/100 т (XZ600F), крутящий момент на шпинделе — от 3 000 Н·м (XZ120E) до 30 000 Н·м (XZ600F).
Материал для подрядчиков, которые сравнивают установки горизонтально направленного бурения по паспортам. Установка ГНБ — это машина, которая бурит пилотную скважину под препятствием, расширяет её и протягивает в неё трубу или кабель без вскрытия траншеи.
Из чего состоит паспорт: ГНБ характеристики по группам
- Буровой узел — тяговое усилие, скорость каретки, момент и обороты шпинделя.
- Буровой насос — производительность в литрах в минуту и давление.
- Буровой инструмент — размер штанг, их количество в комплекте, наибольший диаметр расширения, грузоподъёмность вертлюга.
- Подача штанг — автоматическая из кассеты или полуавтоматическая.
- База — мощность двигателя, ходовая, масса, габариты, кабина.
Установка ГНБ: технические характеристики моделей XCMG
| Модель | Двигатель, кВт | Тяга, т | Момент, Н·м | Обороты шпинделя, об/мин | Насос, л/мин | Масса, т |
|---|---|---|---|---|---|---|
| XZ120E | 74 | 13,3 | 3 000 | 220 | 100 | 5–7 |
| XZ230E | 113 | 23 | 6 500 | 175 | 250 | 9–10 |
| XZ360E | 154 | 37 | 13 200 | 140 | 400 | 10,5–12,5 |
| XZ430E | 179 | 43 | 18 500 | 170 | 450 | 12–13,2 |
| XZ450E | 179 | 45/70 | 18 500 | 140 | 450 (опция 600) | 12,5–14 |
| XZ450E PLUS | 194 | 45/90 | 23 500 | 135 | 600 (опция 800) | 13,5 |
| XZ600F | 194 | 60/100 | 30 000 | 140 | 600 (опция 800) | 16–16,3 |
Массу производитель указывает диапазоном: она зависит от комплектации. XZ360E PLUS по основным цифрам совпадает с XZ360E, но рассчитан на расширение до 1 000 мм и комплектуется штангами диаметром 83 мм.
Тяговое усилие: главная цифра класса
Тяга — усилие, с которым каретка протягивает буровую колонну, расширитель и трубу обратно к установке. По ней установки ГНБ и делят на классы. Тяга определяет, какой длины переход и трубу какого диаметра машина протянет в данном грунте.
Две цифры через дробь, судя по описаниям моделей, — базовая тяга и тяга с дополнительными гидромоторами: у XZ450E PLUS она увеличивается с 45 до 90 т. Какая цифра относится к вашей комплектации, уточняйте при заказе.
Рядом с тягой стоит скорость каретки: от неё зависит, как быстро идёт наращивание и разборка колонны. У XZ230E и XZ600F — 55 м/мин, у XZ360E — 36 м/мин.
Крутящий момент и обороты шпинделя
Момент вращения нужен, чтобы провернуть буровую головку и расширитель в плотном грунте. Он растёт вместе с классом: у XZ230E — 6 500 Н·м, у XZ430E — 18 500 Н·м, у XZ450E PLUS — 23 500 Н·м. Обороты шпинделя ведут себя наоборот: у лёгкой XZ120E — 220 об/мин, у XZ450E PLUS — 135 об/мин, у XZ600F — 140 об/мин. Лёгкая машина быстрее бурит пилот небольшого диаметра, тяжёлая медленнее вращает, но проворачивает расширитель большого диаметра.
Буровой насос и раствор
Буровой насос подаёт бентонитовый раствор, который выносит шлам, охлаждает инструмент и удерживает стенки скважины. Чем длиннее переход и больше диаметр расширения, тем больше раствора нужно:
- XZ120E — 100 л/мин при давлении 4 МПа;
- XZ230E — 250 л/мин, 8 МПа;
- XZ360E — 400 л/мин, XZ430E — 450 л/мин, по 8 МПа;
- XZ450E PLUS и XZ600F — 600 л/мин, с опцией 800 л/мин.
Для зимы у всех установок ГНБ XCMG есть система промывки бурового насоса антифризом. На больших объёмах раствора рядом с установкой ставят отдельный узел приготовления смеси — его производительность согласуют с насосом.
Буровые штанги, расширение и подача
В комплект поставки входит 100 буровых штанг. Их размер показывает класс: 1 800 × 52 мм у XZ120E, 3 000 × 60 мм у XZ230E, 3 000 × 73 мм у XZ360E, 3 000 × 83 мм у XZ430E и XZ450E, 4 500 × 89 мм у XZ450E PLUS и XZ600F. Чем длиннее штанга, тем меньше соединений на переход.
Наибольший диаметр расширения у XZ120E — 500 мм, у XZ230E — 700 мм, у XZ360E — 900 мм, у XZ430E — 1 000 мм, у XZ450E PLUS и XZ600F — 1 200 мм. Набор расширителей входит в комплект; вертлюг рассчитан на 10 т у XZ120E и на 60 т у XZ450E PLUS и XZ600F.
Подача штанг бывает двух видов. Автоматическая — установка сама подаёт штанги из кассеты: у XZ230E и XZ360E кассета на 48 штанг. Полуавтоматическая с краном-манипулятором грузоподъёмностью 2 т — у XZ450E PLUS и XZ600F, которые работают с тяжёлыми штангами по 4 500 мм.
Двигатель, ходовая, масса и кабина
- Мощность двигателя — от 74 кВт у XZ120E до 194 кВт у XZ450E PLUS и XZ600F.
- Ходовая — резиновые гусеницы у XZ120E и XZ230E, которые не портят асфальт и газон, стальные гусеницы с резиновыми накладками у старших моделей.
- Габариты — компактная XZ120E длиной 4 500 мм и шириной 1 680 мм проходит во дворы, а XZ600F длиной 9 000 мм и шириной 2 450 мм требует просторной площадки.
- Анкерение — гидравлическая система с двумя анкерами удерживает установку при протяжке; она есть у всех моделей, кроме XZ450E PLUS и XZ600F.
- Кабина — у компактной XZ120E её нет, у XZ230E, XZ360E, XZ430E и обеих версий XZ450E — закрытая кабина с отопителем и кондиционером. Ходом всех установок можно управлять с беспроводного пульта.
Что выбрать из линейки XCMG
- XZ120E — 13,3 т, 3 000 Н·м, расширение до 500 мм: кабели и трубы малого диаметра во дворах и под дорогами.
- XZ230E — 23 т, насос 250 л/мин, расширение до 700 мм, резиновые гусеницы и кабина.
- XZ430E — 43 т, 18 500 Н·м, насос 450 л/мин: переходы под магистралями, расширение до 1 000 мм.
- XZ600F — 60/100 т, 30 000 Н·м, штанги 4 500 × 89 мм: протяжённые переходы, расширение до 1 200 мм.
Все установки — в разделе «Установки ГНБ», другие буровые машины — в разделе «Буровая техника».
Вопросы и ответы
Какие характеристики установки ГНБ главные?
Четыре цифры: тяга, момент на шпинделе, расход бурового насоса и наибольший диаметр расширения. Они определяют, какой длины переход и трубу какого диаметра установка сделает в вашем грунте.
Что значит тяга установки ГНБ в тоннах?
Это усилие, с которым установка протягивает колонну с расширителем и трубой. Например, у XZ230E — 23 т, у XZ430E — 43 т. Запись «45/90» у XZ450E PLUS означает тягу без дополнительных гидромоторов и с ними.
Какие характеристики у установки ГНБ на 23 тонны?
XZ230E: двигатель 113 кВт, момент 6 500 Н·м, насос 250 л/мин при 8 МПа, расширение до 700 мм, штанги 3 000 × 60 мм, масса 9–10 т, резиновые гусеницы.
Какая установка ГНБ нужна для трубы большого диаметра?
Тяжёлая, с расширением до 1 000–1 200 мм и насосом от 450 л/мин: XZ430E, XZ450E PLUS или XZ600F. Точный выбор зависит от длины перехода и грунта — расчёт под проект запросите у менеджера.
Итог
Установки ГНБ сравнивают по четырём главным цифрам — тяге, моменту, насосу и расширению, — а затем по штангам, подаче, ходовой и массе. Полные паспорта моделей открыты в разделе «Установки ГНБ». Если нужно сравнить машины под конкретные переходы и рассчитать стоимость, звоните менеджерам АДК по номеру 8 (800) 351-06-29 или пишите через страницу «Контакты».
