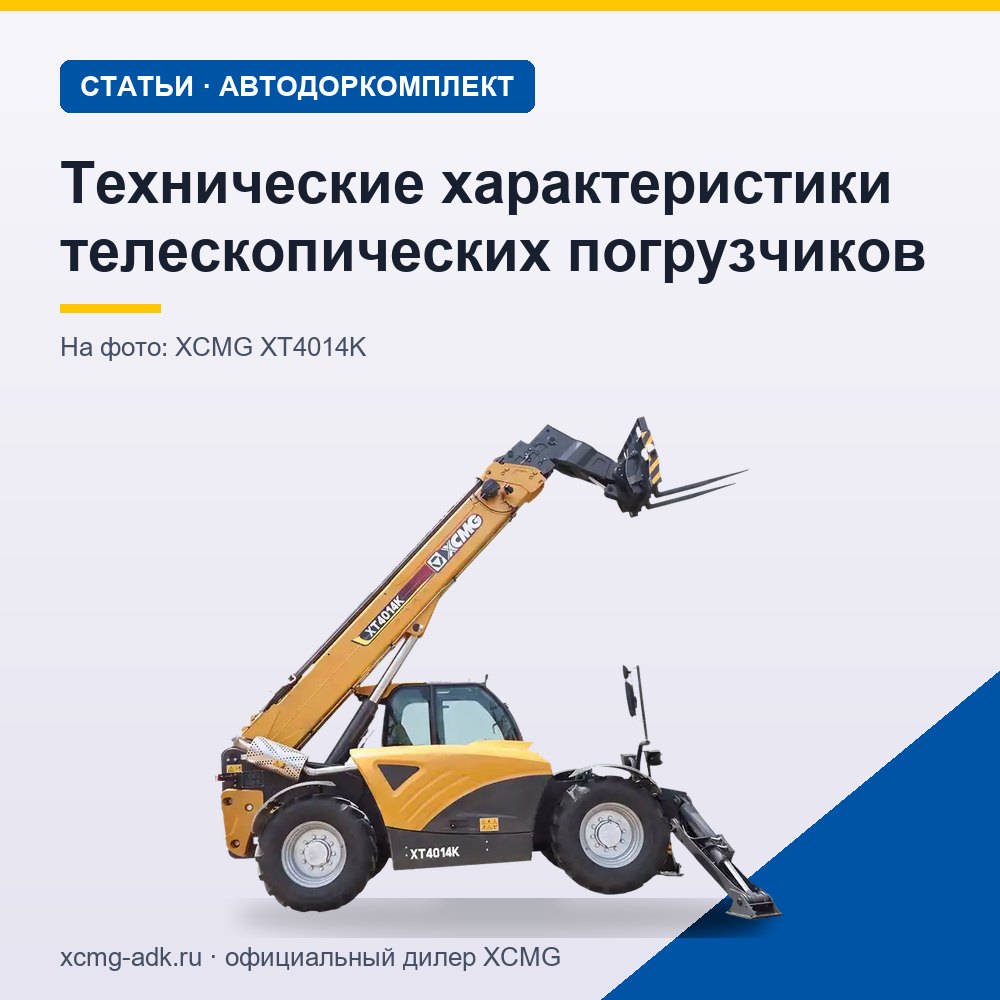

Технические характеристики телескопических погрузчиков: какие параметры важны
Коротко: главные параметры телескопического погрузчика — грузоподъёмность, максимальная высота подъёма, максимальный вылет вперёд и грузоподъёмность на этой высоте и этом вылете. За ними идут масса и габариты, мощность двигателя, тип трансмиссии, привод и рулевое управление, производительность гидравлики. В линейке XCMG грузоподъёмность — от 3,2 т у компактного XT3207K до 18 т у XT18010K, масса машин — от 8 400 до 24 500 кг, мощность — от 72 до 125 кВт.
Материал для строителей, аграриев и промышленных предприятий, которые сравнивают телескопические погрузчики по паспортам. Телескопический погрузчик — колёсная машина с выдвижной стрелой: на неё ставят вилы, ковш, захват или платформу и поднимают груз вверх и вперёд — на перекрытие, через борт или вглубь кузова.
Технические характеристики телескопического погрузчика: что смотреть в паспорте
- Грузоподъёмность — сколько машина поднимает при сложенной стреле. Вместе с ней указывают расстояние до центра нагрузки от спинки вил: у XT3207K — 500 мм, у остальных моделей XCMG — 600 мм.
- Грузоподъёмность на максимальной высоте и на максимальном вылете — сколько остаётся, когда стрела поднята или выдвинута вперёд до предела.
- Максимальная высота подъёма и максимальный вылет вперёд — рабочая зона машины.
- Масса и габариты — перевозка, проезд в ворота, работа на тесной площадке.
- Двигатель, трансмиссия, привод — скорость, тяга и проходимость.
- Гидравлика — давление и расход определяют скорость движения стрелы и работу навесного с гидроприводом.
Грузоподъёмность, высота и вылет: таблица моделей XCMG
| Модель | Грузоподъёмность, т | Высота подъёма, м | Вылет вперёд, м | На макс. высоте, кг | На макс. вылете, кг |
|---|---|---|---|---|---|
| XT3207K | 3,2 | 7 | 4 | 3 000 | 1 450 |
| XT3514K | 3,5 | — | 9,3 | 2 000 | 500 |
| XT4014K | 4 | 13,57 | 9,5 | 3 000 | 1 500 |
| XT4018K | 4 | 17,55 | 13,4 | 2 500 | 850 |
| XT4514K | 4,535 | 13,2 | 9,3 | 2 948 | 1 496 |
| XT5017K | 5 | 17,1 | 13,15 | 2 267 | 1 360 |
| XT5517K | 5,443 | 17,1 | 13,15 | 2 260 | 1 587 |
| XT6514K | 6,5 | 13,5 | — | 2 250 | 1 400 |
| XT8010K | 8 | 9,4 | 5,2 | 4 500 | 2 500 |
| XT12010K | 12 | 9,8 | 5,3 | 7 000 | 3 600 |
| XT18010K | 18 | 9,8 | 5,5 | 9 500 | 4 500 |
Прочерк — в данных производителя для параметра встречаются разные значения; актуальную цифру для поставки запросите у менеджера. Высотные модели XT4018K, XT5017K и XT5517K поднимают груз выше 17 м.
Почему грузоподъёмность падает на высоте и вылете
Телескопический погрузчик держит груз на конце длинной стрелы, а устойчивость ему дают масса машины и колёсная база. Чем дальше груз уходит вперёд, тем сильнее он опрокидывает машину, поэтому допустимая нагрузка снижается. Хорошо видно на XT3514K: при сложенной стреле — 3,5 т, на максимальной высоте — 2 000 кг, на максимальном вылете 9,3 м — уже 500 кг.
Поэтому выбирать машину по одной цифре максимальной грузоподъёмности нельзя. Возьмите самый тяжёлый груз, высоту и расстояние, на которые его нужно подать, и проверьте точку по диаграмме грузоподъёмности конкретной модели. Двум машинам с одинаковыми 4 т — XT4014K и XT4018K — на максимальной высоте доступно 3 000 и 2 500 кг соответственно.
Типы машин в линейке: компактные, высотные, тяжёлые
- Компактный XT3207K — 3,2 т, подъём на 7 м, длина 5 192 мм, высота 2 574 мм, масса 8 400 кг. Склады, фермы, работа под навесами и в ангарах.
- Строительные на 13–14 м — XT3514K, XT4014K, XT4514K, XT6514K: подача поддонов с кирпичом и блоками на этажи, монтаж конструкций.
- Высотные — XT4018K, XT5017K, XT5517K с вылетом 13,15–13,4 м: высокие здания, работа через препятствия.
- Тяжёлые — XT8010K, XT12010K, XT18010K грузоподъёмностью 8, 12 и 18 т; высота подъёма у них 9,4–9,8 м. Назначение — металлоконструкции, промышленные объекты, тяжёлые штучные грузы.
Двигатель, трансмиссия и ходовая
Мощность двигателя у моделей XCMG — 72 кВт у XT3207K, 73 кВт у XT4014K и XT4018K, 97 кВт у XT3514K, XT4514K, XT5017K, XT5517K, XT6514K и XT8010K и 125 кВт у XT12010K и XT18010K.
Трансмиссия бывает двух типов. Гидростатическая — у XT3207K, XT3514K, XT4014K, XT4018K, XT4514K и XT6514K: плавный ход и точное позиционирование на малой скорости. У XT5017K, XT5517K, XT8010K, XT12010K и XT18010K в данных указана гидравлическая трансмиссия. Максимальная скорость в паспортах указана как нижняя граница: не меньше 25 км/ч у XT18010K и не меньше 40 км/ч у XT3207K. Тяговое усилие — от 50 кН у XT6514K и XT8010K до 147 кН у XT18010K, тоже со знаком «не меньше».
У всех моделей полный привод 4×4 и управление всеми четырьмя колёсами: длинная машина разворачивается на тесной площадке. Внешний радиус поворота — не больше 3 900 мм у XT3207K и до 4 800 мм у XT18010K. Боковое выравнивание рамы на ±10° (у всех моделей, кроме XT3207K) помогает выставить стрелу вертикально на неровной площадке.
Габариты, масса и гидравлика
Длина машин — от 5 192 мм у XT3207K до 6 670 мм у XT18010K, ширина — от 2 350 мм у XT3514K и XT4514K до 2 650 мм у XT8010K, высота — от 2 450 мм у XT3514K до 3 015 мм у XT18010K. Дорожный просвет — 360–450 мм, что важно на неровной стройплощадке.
Масса зависит от грузоподъёмности и высоты подъёма: 8 400 кг у XT3207K, 12 000 кг у XT4018K, 16 782 кг у XT5517K, 24 500 кг у XT18010K. Расход гидравлической системы — от 132 л/мин у XT4514K до 220 л/мин у XT18010K: от него зависит, насколько быстро двигается стрела и тянет ли машина гидрофицированное навесное.
Что выбрать из линейки XCMG
- XT3207K — 3,2 т, подъём на 7 м, высота машины 2 574 мм: склады, фермы, ангары.
- XT4014K — 4 т, подъём на 13,57 м, на максимальной высоте 3 000 кг: малоэтажное и среднеэтажное строительство.
- XT12010K — 12 т, подъём на 9,8 м, на максимальной высоте 7 000 кг, 125 кВт: тяжёлые грузы на промышленных объектах.
Для высоких зданий смотрите XT5017K и XT5517K с подъёмом на 17,1 м. Все модели — в разделе «Телескопические погрузчики».
Вопросы и ответы
Какие характеристики телескопического погрузчика главные?
Грузоподъёмность при сложенной стреле, на максимальной высоте и на максимальном вылете, а также сама высота подъёма и вылет. Остальные параметры — масса, габариты, мощность, привод — определяют, где машина сможет работать.
На какую высоту поднимает телескопический погрузчик?
В линейке XCMG — от 7 м у компактного XT3207K до 17,55 м у высотного XT4018K; XT5017K и XT5517K поднимают груз на 17,1 м. Тяжёлые модели на 8–18 т поднимают груз на 9,4–9,8 м.
Сколько весит телескопический погрузчик?
От 8 400 кг у XT3207K до 24 500 кг у XT18010K. Строительные модели XT3514K, XT4014K, XT4514K и XT6514K весят от 10 575 до 14 860 кг.
Что значит центр нагрузки 600 мм?
Это расстояние от спинки вил до центра тяжести груза, при котором указана грузоподъёмность. Если груз длиннее и его центр дальше, допустимая масса меньше; сравнивайте машины при одинаковом центре нагрузки.
Итог
Телескопический погрузчик выбирают по рабочей точке: какой груз, на какую высоту и на какой вылет его нужно подать. Затем проверяют диаграмму грузоподъёмности, габариты, привод и гидравлику под навесное. Модели XCMG с полными спецификациями — в разделе «Телескопические погрузчики»; рассчитать стоимость и подобрать комплектацию поможет менеджер АДК — контакты.
