Технические характеристики дробилок: какие параметры важны
Коротко: главные технические характеристики дробилки — тип дробления, максимальный размер загружаемого куска, ширина выходной щели, производительность в тоннах в час и предельная прочность материала. Для мобильных установок к ним добавляются мощность двигателя, масса и габариты. У мобильных дробилок XCMG производительность — от 250 т/ч у центробежной XPL1000 до 1 000 т/ч у щековой XPE1215, а максимальный кусок на входе — от 57 до 1 100 мм.
Материал для владельцев карьеров, производителей щебня и компаний, которые перерабатывают строительные отходы и выбирают дробилку под свою породу и фракцию. Дробилка — машина, которая разрушает камень, руду или бетон до кусков нужного размера; мобильная дробильная установка объединяет дробилку, питатель, конвейеры и двигатель на гусеничном шасси.
Виды дробилок и что они делают
| Вид | Как дробит | Где стоит в цепочке | Модели XCMG |
|---|---|---|---|
| Щековая | Сжатием между неподвижной и подвижной щекой | Первичное дробление крупной горной массы | XPE0810, XPE0912, XPE1215 |
| Конусная | Раздавливанием между конусом и чашей | Вторичное и третичное дробление прочных пород | XPY1100 |
| Роторная | Ударом билами вращающегося ротора | Известняк, бетонный и асфальтовый лом | XPF1214, XPF1214D |
| Центробежная | Разгоном куска ротором и ударом о стенку | Кубовидный щебень и дроблёный песок | XPL1000 |
Технологическая линия обычно собирается из двух-трёх стадий: щековая дробилка разбивает горную массу, конусная или роторная доводит её до щебня, грохот делит продукт по фракциям. Поэтому характеристики одной машины всегда сверяют с соседними.
Какие параметры смотреть в характеристиках
- Максимальный размер куска — самый крупный камень, который примет дробилка. Он зависит от размера приёмного отверстия.
- Ширина выходной щели — регулируемый зазор, который задаёт крупность продукта.
- Производительность, т/ч — максимальная; реальная зависит от породы, влажности и настройки щели.
- Прочность материала, МПа — какую породу машина переработает без ускоренного износа.
- Мощность привода дробилки и двигателя — запас по энергии на тяжёлом материале.
- Масса, габариты, ходовая — как установку перевозить и переставлять по карьеру.
Дробилки щековые: технические характеристики
| Модель | Масса, кг | Производительность, т/ч | Кусок до, мм | Входная щель, мм | Выходная щель, мм |
|---|---|---|---|---|---|
| XPE0810 дизельная | 50 200 | 400 | 630 | 1 000 х 760 | 75–200 |
| XPE0810 электрическая | 43 000 | 300 | 560 | 1 060 х 700 | 75–200 |
| XPE0810 дизель-электрическая | 45 000 | 300 | 560 | 1 060 х 700 | 75–200 |
| XPE0912 | 72 000 | 500 | 700 | 870 х 1 200 | 70–200 |
| XPE1215 | 150 700 | 1 000 | 1 100 | 1 200 х 1 400 | 125–250 |
Щековые машины XCMG рассчитаны на материал прочностью до 300 МПа. Мощность привода дробилки — 110 кВт у электрической и дизель-электрической XPE0810, 160 кВт у XPE0912 и 200 кВт у XPE1215; вал вращается с частотой от 220 до 280 об/мин.
Если вы сравниваете мобильную установку со стационарной щековой дробилкой, сопоставляйте технические характеристики по одним и тем же строкам: размер приёмного отверстия, предельный кусок, ширина выходной щели, производительность и мощность привода.

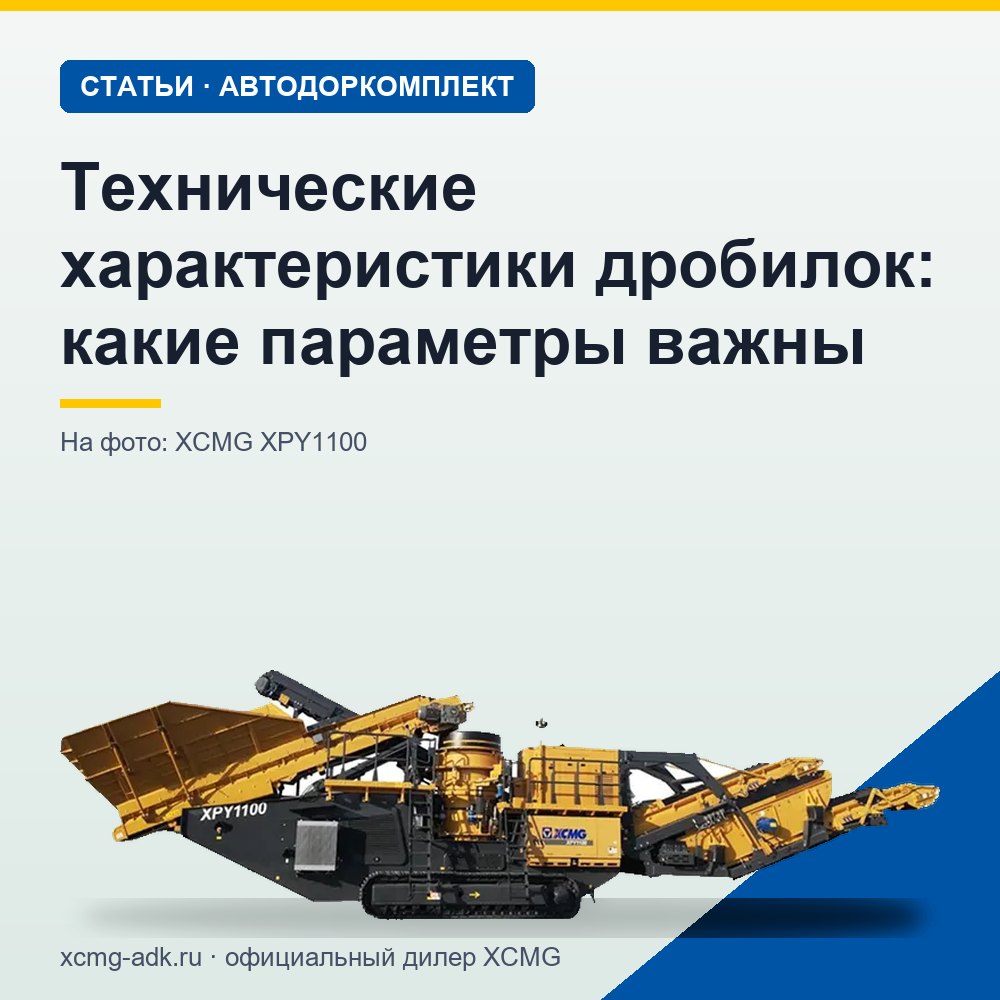

Конусная дробилка: технические характеристики XPY1100
Конусная дробилка получает уже раздробленный материал и выдаёт щебень. Главные цифры — диаметр дробящего конуса и диапазон выходной щели. У XPY1100:
- диаметр дробящего конуса — 1 162 мм;
- ширина выходной щели — 22–45 мм;
- максимальный кусок на входе — 210 мм;
- производительность — до 450 т/ч при прочности материала до 300 МПа;
- мощность привода дробилки — 250 кВт, двигатель Scania DC13-071A на 364 кВт;
- полная масса — 63 750 кг.
Если вы подбираете замену стационарной конусной дробилке, сравнивайте диаметр дробящего конуса, выходную щель и производительность, а обозначения той машины сверяйте с паспортом её производителя.
Характеристики роторных и центробежных дробилок
Роторные XPF1214 и XPF1214D дробят ударом бил. Ротор диаметром и шириной 1 200 х 1 280 мм вращается со скоростью 532–640 об/мин, входная щель — 1 300 х 900 мм, кусок — до 700 мм, выходная щель регулируется от 0 до 200 мм, производительность — до 450 т/ч. Предельная прочность материала у них ниже, чем у щековых и конусных, — 120 МПа: роторная дробилка рассчитана на породы средней прочности и вторичное сырьё. XPF1214 весит 62 670 кг, XPF1214D — 74 300 кг и оснащена двигателем на 562 кВт.
Центробежная XPL1000 с вертикальным валом разгоняет материал ротором диаметром 930 мм с частотой 1 300–2 000 об/мин. Она принимает кусок до 57 мм и выдаёт до 250 т/ч кубовидного щебня или песка, весит 29 390 кг.
Мобильность: масса, габариты, ходовая
Все мобильные дробилки XCMG — на гусеничном ходу: они сами переезжают по карьеру со скоростью от 0,5 до 1,4 км/ч и встают под экскаватор. Транспортная длина — от 14 723 мм у дизельной XPE0810 до 19 078 мм у XPF1214D, ширина — до 3 564 мм, высота — до 3 980 мм у XPE0912; у XPE1215 транспортные габариты в характеристиках не указаны. Масса — от 29 390 кг у XPL1000 до 150 700 кг у XPE1215. Для разделения продукта по фракциям после дробилки ставят мобильные грохоты XCMG — например, XFY1548 производительностью 400 т/ч.
Что выбрать из линейки XCMG
- XPE0912 — щековая, до 500 т/ч, кусок до 700 мм: первичное дробление в карьере.
- XPY1100 — конусная, конус 1 162 мм, щель 22–45 мм: щебень из прочных пород.
- XPF1214 — роторная, до 450 т/ч, материал до 120 МПа: известняк, бетонный лом.
- XPL1000 — мобильная центробежная дробилка, кусок до 57 мм: кубовидный щебень и песок.
Все дробилки и грохоты — в разделе «Дробильно-сортировочное оборудование».
Вопросы и ответы
Какие характеристики важны у конусной дробилки?
Диаметр дробящего конуса, ширина выходной щели, максимальный кусок на входе и производительность. У XPY1100 это 1 162 мм, 22–45 мм, 210 мм и до 450 т/ч.
Какая производительность у щековой дробилки?
У мобильных щековых дробилок XCMG — от 300 т/ч у электрической и дизель-электрической XPE0810 до 1 000 т/ч у XPE1215. Реальная выработка зависит от породы и настройки выходной щели.
Чем роторная дробилка отличается от щековой?
Щековая сжимает камень между щеками и справляется с прочными породами до 300 МПа, роторная разбивает его ударом бил и рассчитана на материал до 120 МПа, зато продукт у неё получается более кубовидным, и она хорошо перерабатывает бетонный и асфальтовый лом.
Как сравнить конусную дробилку XCMG со стационарной?
По диаметру дробящего конуса, выходной щели и производительности: у XPY1100 конус 1 162 мм, щель 22–45 мм, до 450 т/ч. Обозначения стационарной машины сверяйте с её паспортом.
Итог
Дробилку подбирают по породе и нужной фракции: прочность материала и размер куска задают тип машины, выходная щель — крупность продукта, производительность — сколько стадий и машин понадобится. Пришлите менеджеру АДК данные о породе, крупности на входе и нужных фракциях — он подберёт состав линии и рассчитает стоимость; контакты — на странице «Контакты».
