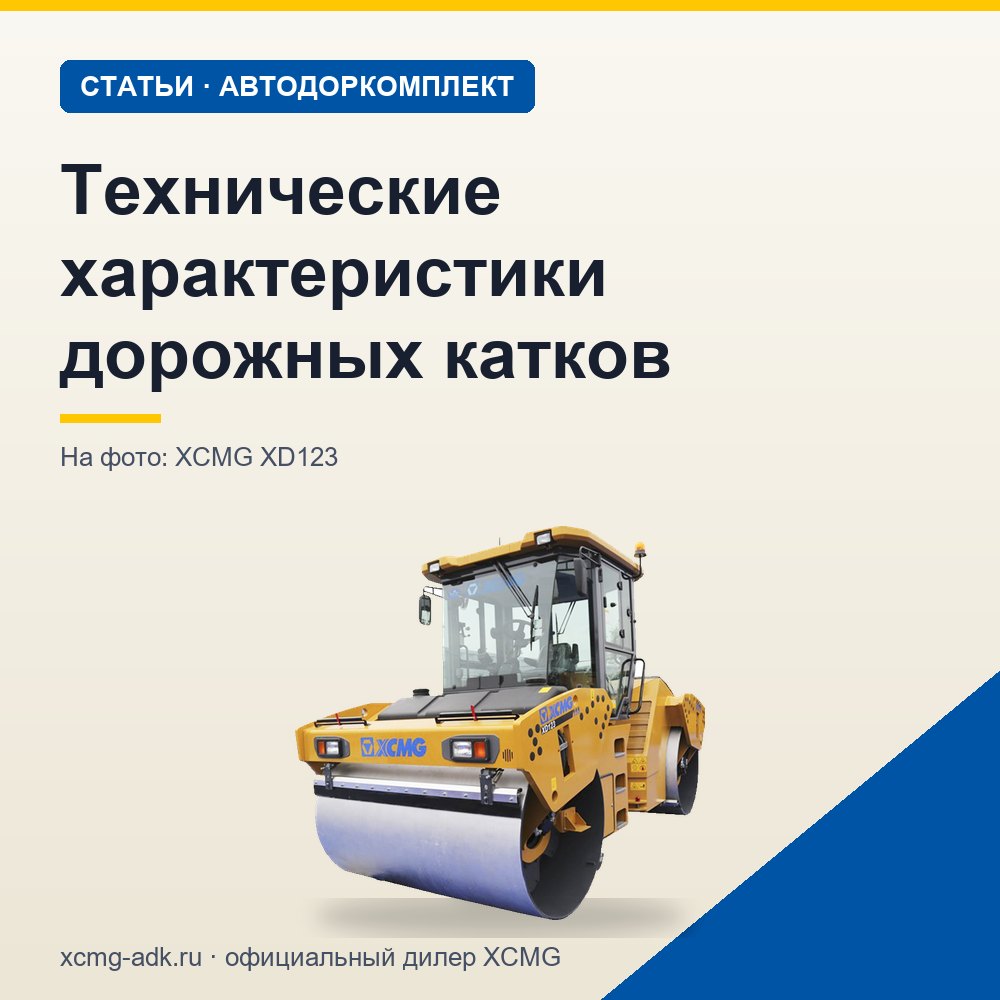

Технические характеристики дорожных катков: какие параметры важны
Коротко: главные характеристики дорожного катка — рабочая масса, ширина уплотнения, статическая линейная нагрузка и параметры вибрации: частота, амплитуда и центробежная сила. Масса и линейная нагрузка показывают, как сильно каток давит на слой, вибрация — на какую глубину он уплотняет, ширина — сколько полосы проходит за раз. В каталоге XCMG катки подраздела «Асфальтовые тандемные катки» весят от 8 до 14 т, грунтовые виброкатки — от 12 до 26 т, тротуарные — от 1,6 до 6 т.
Материал для дорожных подрядчиков, механиков и снабженцев, которым нужно сравнить катки по паспортам и подобрать машину под асфальт, грунт или тротуар. Дорожный каток — самоходная машина, которая уплотняет грунт, щебень и асфальтобетон гладкими вальцами или пневматическими шинами.
Каток дорожный: характеристики по типам
| Тип | Что уплотняет | Масса | Ширина уплотнения, мм |
|---|---|---|---|
| Асфальтовый тандемный | Асфальтобетон, тонкие слои | 8–14 т | 1 500–2 130 |
| Грунтовый одновальцовый | Грунт, песок, щебёночное основание | 12–26 т | 2 130 |
| Пневмоколёсный | Асфальтобетон, основания, доводка поверхности | от 8 800 кг без балласта до 20 000 кг | 2 055–2 250 |
| Тротуарный | Тротуары, дорожки, ямочный ремонт | 1,6–6 т | 800–1 520 |
| Траншейный уплотнитель | Засыпка траншей | 1 600 кг | 610–850 |
Тип выбирают по материалу и объекту, а внутри типа сравнивают цифры, о которых ниже.
Масса и статическая линейная нагрузка
Рабочая масса сама по себе мало говорит о силе уплотнения: тяжёлый каток с широким вальцом может давить на каждый сантиметр слоя не сильнее лёгкого с узким. Поэтому сравнивают статическую линейную нагрузку — массу, приходящуюся на сантиметр ширины вальца, в Н/см.
- У тротуарного XD120 массой 3 т — 120 Н/см (12,1 кг/см).
- У асфальтового XD83 массой 8,5 т — 248 Н/см, у XD143 массой 14 т — 322 Н/см.
- У грунтового XS123 массой 12 т — 308 Н/см, у XS265 массой 26 т — 784 Н/см.
У одновальцовых грунтовых катков большая часть массы приходится на валец: у XS163 массой 16 т на передний валец — 9 750 кг, на задние колёса — 6 250 кг. У тандемных асфальтовых катков масса распределена между вальцами поровну или почти поровну: у XD123 — по 6 150 кг.
Характеристики виброкатков: частота, амплитуда, центробежная сила
Вибрационный валец бьёт по слою с заданной частотой. Три параметра вибрации работают вместе:
- Амплитуда — размах колебаний вальца. Большая амплитуда уплотняет толстый слой на глубину, малая — тонкий слой без разрушения щебня и асфальта.
- Частота — число колебаний в секунду, Гц. Высокая частота даёт ровную поверхность асфальта без волн.
- Центробежная сила — усилие вибровозбудителя, кН. Чем она выше, тем глубже проработка.
У асфальтовых и грунтовых виброкатков XCMG два режима вибрации: большая амплитуда с одной частотой и малая — с другой. Отсюда пары цифр в паспорте.
Каток асфальтовый: характеристики тандемных моделей
| Модель | Масса, т | Ширина, мм | Линейная нагрузка, Н/см | Центробежная сила, кН | Частота, Гц | Амплитуда, мм |
|---|---|---|---|---|---|---|
| XD83 | 8,5 | 1 680 | 248 | 75/60 | 45/55 | 0,6/0,35 |
| XD103 | 10 | 1 750 | 280 | 110/90 | 45/55 | 0,6/0,35 |
| XD123 | 12,3 | 2 130 | 283 | 140/85 | 45/55 | 0,75/0,30 |
| XD143 | 14 | 2 130 | 322 | 158/98 | 45/55 | 0,85/0,35 |
Асфальтовые катки работают на высокой частоте — 45–60 Гц — и малой амплитуде, чтобы не дробить щебень в смеси. Ширина 1 680–1 750 мм удобна на городских улицах и узких полосах, 2 130 мм — на трассах за широким асфальтоукладчиком. Важен и бак для воды: ею смачивают вальцы, чтобы горячая смесь не налипала. У XD123 бак на 1 000 л.
Комбинированные версии VT — например, XD83VT массой 8,3 т — сочетают валец и пневмоколёса: шины доуплотняют и «закрывают» поверхность.
Грунтовые катки: характеристики моделей XS
| Модель | Масса, т | Нагрузка на валец, кг | Линейная нагрузка, Н/см | Центробежная сила, кН | Амплитуда, мм |
|---|---|---|---|---|---|
| XS123 | 12 | 6 700 | 308 | 280/190 | 1,8/0,9 |
| XS143 | 14 | 8 000 | 368 | 305/225 | 1,86/0,88 |
| XS163 | 16 | 9 750 | 449 | 320/235 | 1,86/0,88 |
| XS205 | 20 | 13 500 | 634 | 385/270 | 1,9/0,95 |
| XS265 | 26 | 15 000 | 784 | 435/315 | 2,05/1,05 |
Грунтовые катки работают наоборот: частота ниже — 27–35 Гц, амплитуда больше — до 2,05 мм. Ширина вальца у всей серии XS — 2 130 мм, привод полный гидравлический: ведущие и валец, и задние колёса, поэтому машина не буксует на рыхлом грунте и подъёмах.
Пневмоколёсные и тротуарные катки
Пневмоколёсные катки XP уплотняют без вибрации — массой и разминающим действием шин. Их масса регулируется балластом: у XP165S — от 8 800 кг без балласта до 16 300 кг с мокрым песком и блоком балласта, у XP203 — 11,74 т в минимальном исполнении и 20 000 кг с полным балластом. Полоса уплотнения у серии — 2 055–2 250 мм, у XP203 четыре шины спереди и пять сзади, их следы перекрываются.
Тротуарные катки работают там, где большой машине не развернуться: XD80 массой 1,6 т с вальцом 800 мм, XD120 массой 3 т и шириной 1 200 мм, XMR603 массой 6 т и шириной 1 520 мм. Для засыпки траншей есть XTG85 массой 1 600 кг с амплитудой до 1,2 мм.
Что выбрать из линейки XCMG
- XD103 — асфальт на городских улицах: 10 т, ширина 1 750 мм, линейная нагрузка 280 Н/см.
- XD143 — трассы и широкие полосы: 14 т, ширина 2 130 мм, 322 Н/см.
- XS143 — грунт и основания: 14 т, центробежная сила 305/225 кН, амплитуда 1,86/0,88 мм.
- XP203 — пневмоколёсный: масса с балластом до 20 000 кг, ширина 2 250 мм.
Вопросы и ответы
Какие технические характеристики дорожного катка важнее всего?
Рабочая масса, статическая линейная нагрузка, ширина уплотнения и параметры вибрации — амплитуда, частота и центробежная сила. Для пневмоколёсного катка вместо вибрации смотрят на диапазон массы с балластом.
Сколько весит дорожный каток?
В разделе «Катки» каталога XCMG — от 1,6 т у тротуарного XD80 до 26 т у грунтового XS265. Асфальтовые тандемные весят 8–14 т, пневмоколёсные с балластом — до 20 000 кг.
Чем асфальтовый каток отличается от грунтового?
Асфальтовый, как правило, двухвальцовый: малая амплитуда и высокая частота уплотняют тонкий слой, не дробя щебень в смеси. Грунтовые катки XCMG серии XS — с одним вальцом и ведущими задними колёсами, большой амплитудой и низкой частотой для глубокой проработки основания.
Что такое линейная нагрузка катка?
Это масса, которая приходится на сантиметр ширины вальца. Она позволяет сравнивать катки разной ширины: у XD143 — 322 Н/см, у XS265 — 784 Н/см.
Итог
Каток сравнивают не по одной массе: линейная нагрузка показывает силу давления, амплитуда и частота — глубину и качество уплотнения, ширина — производительность на полосе. Все модели — в разделе «Катки». Назовите менеджеру АДК материал, толщину слоя и ширину полос — он подберёт каток и рассчитает стоимость; контакты — на странице «Контакты».
