Технические характеристики бетононасосов: какие параметры важны
Коротко: главные характеристики бетононасоса — производительность в м³/ч, давление на смесь в МПа, мощность и тип привода, распределительный клапан (шибер) и размеры подающих цилиндров, а у автобетононасоса ещё и подача стрелы. У стационарных бетононасосов XCMG производительность — от 50 до 102 м³/ч, давление — от 8 до 35 МПа, мощность — от 75 до 566 кВт. Производительность и давление связаны: в режиме высокого давления насос подаёт меньше смеси, но дальше и выше.
Материал для прорабов, главных инженеров и владельцев бетонных узлов, которые сравнивают насосы по паспорту. Бетононасос — машина, которая забирает смесь из приёмного бункера и поршнями проталкивает её по бетоноводу туда, где её укладывают. Ниже — что значит каждая цифра в техническом описании и как она связана с вашим объектом.
Технические характеристики бетононасоса: что указано в паспорте
- Производительность — сколько кубометров смеси насос подаёт за час. Часто указывают две цифры: для режимов низкого и высокого давления.
- Давление перекачки — с каким усилием насос продавливает смесь по бетоноводу. От него зависят высота и дальность подачи.
- Мощность и привод — дизельный двигатель или электродвигатель.
- Распределительный клапан — S-шибер или рок-шибер.
- Диаметр и ход поршня подающих цилиндров — объём смеси за один ход.
- Требования к смеси — наибольшая крупность заполнителя и подвижность по осадке конуса.
- Бункер — ёмкость и высота заполнения, под которую подъезжает миксер.
Характеристики стационарных бетононасосов XCMG
| Модель | Производительность, м³/ч | Давление, МПа | Мощность, кВт | Привод | Шибер |
|---|---|---|---|---|---|
| XS5008D | 50 | 8 | 75 | Дизель Yuchai | S-шибер, под заказ рок-шибер |
| XS6013D | 65 / 40 | 8 / 13 | 118 | Дизель Weichai | S-шибер, под заказ рок-шибер |
| XS8018E | 80 / 40 | 9 / 18 | 132 | Электродвигатель | S-шибер |
| XS9012D (гусеничный) | 95 / 58 | — | 154 | Дизель | S-шибер |
| XS9018D | 95 / 55 | 10 / 18 | — | Дизель, два варианта двигателя | S-шибер, под заказ рок-шибер |
| HBT10022V | 100 / 50 | 12 / 22 | 186 | Дизель Deutz | Рок-шибер |

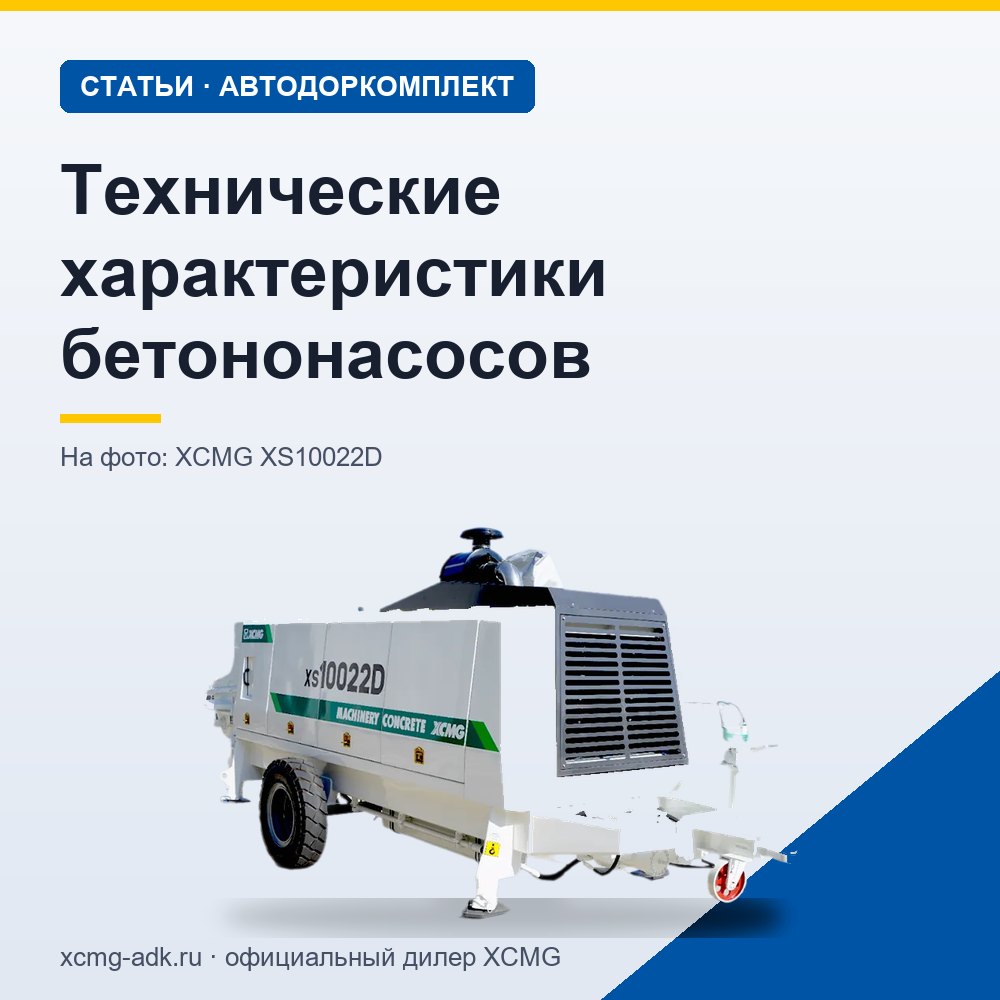

| XS10022D | 102 / 70 | 15 / 22 | 338 | Дизель Weichai | S-шибер, под заказ рок-шибер |
| XS9035D | 96 / 54 | 19 / 35 | 566 | Дизель | S-шибер, под заказ рок-шибер |
Через дробь — режимы низкого и высокого давления. У XS9012D данные о давлении в спецификации и описании расходятся, у XS9018D мощность зависит от варианта двигателя — эти цифры уточняйте у менеджера.
Производительность, давление и высота подачи
У большинства насосов из таблицы два гидравлических контура. В режиме низкого давления насос качает больше смеси — так заливают фундаменты и плиты рядом с машиной. В режиме высокого давления подача падает, зато смесь проходит по длинному или высокому бетоноводу. Например, XS6013D подаёт 65 м³/ч при 8 МПа и 40 м³/ч при 13 МПа. У XS10022D и XS9035D переключение между контурами автоматическое и входит в стандартную комплектацию.
Поэтому сравнивать насосы только по наибольшей производительности неправильно: смотрите, сколько машина даёт в том режиме, в котором будет работать на вашей трассе.
Высота и дальность подачи
Производитель указывает ориентиры по высоте подачи: у XS5008D — до 80 м, у XS6013D — до 130 м, у HBT10022V и XS8018E — до 150 м, у XS9018D — до 180 м, у XS10022D — до 250 м, у XS9035D — до 400 м. Реальная цифра для объекта зависит от диаметра и длины бетоновода, числа колен и подвижности смеси, поэтому трассу рассчитывают отдельно. У XS5008D, XS6013D, XS8018E, XS9018D, HBT10022V и XS10022D в комплекте поставки — 100 м бетоновода.
Привод: дизель или электричество
Дизельный насос не зависит от сети и подходит для обычной стройплощадки. Электрический XS8018E мощностью 132 кВт работает без выхлопа — его ставят в тоннелях, на заводах ЖБИ и в закрытых помещениях, но ему нужен стабильный источник питания 380 В. Гусеничный XS9012D сам переезжает по площадке на стальных гусеницах — удобно, когда позицию меняют часто, например при бетонировании буронабивных свай.
Шибер и подающие цилиндры
Распределительный клапан переключает поток смеси между двумя цилиндрами. S-шибер проще по конструкции и в обслуживании. Рок-шибер даёт смеси более плавный путь с меньшим сопротивлением — на HBT10022V он стоит штатно, на многих других моделях его можно заказать.
Объём смеси за ход задают диаметр и ход поршня: у XS5008D — 180 × 1 400 мм, у XS6013D и XS9012D — 200 × 1 600 мм, у HBT10022V, XS8018E и XS9018D — 230 × 1 600 мм, у XS10022D — 200 × 2 100 мм. Длинный ход означает меньше переключений шибера на тот же объём, а значит, меньше износ.
Требования к смеси и бункер
- Крупность заполнителя — у всех моделей раздела «Бетононасосы» до 40 мм.
- Подвижность смеси — осадка конуса от 8 до 23 см.
- Бункер — от 0,50 м³ у XS5008D до 0,65 м³ у HBT10022V.
- Высота заполнения — от 1 370 до 1 500 мм: под неё должен встать лоток автобетоносмесителя.
Автобетононасос: характеристики стрелы
У автобетононасоса к характеристикам насоса добавляется стрела: подача вверх, по горизонтали и вниз, число секций и минимальная высота раскладывания. У XCMG XS30 подача вверх — 30,15 м, по горизонтали — 26,09 м, производительность — 120 м³/ч; у XS37 — 36,3 м, 31,65 м и 170 / 120 м³/ч. Модели — в разделе «Автобетононасосы».
Что выбрать из линейки XCMG
- XS5008D — 50 м³/ч, 8 МПа, 75 кВт: малоэтажное строительство и небольшие объёмы.
- XS8018E — электрический, 80 / 40 м³/ч, до 18 МПа: тоннели, цеха, заводы ЖБИ.
- XS10022D — 102 / 70 м³/ч, до 22 МПа, 338 кВт: высотное строительство и длинные трассы.
Все стационарные и гусеничный насос — в разделе «Бетононасосы».
Вопросы и ответы
Какие характеристики бетононасоса главные?
Производительность и давление в рабочем режиме, затем мощность и привод, тип шибера и требования к смеси. У автобетононасоса — ещё подача стрелы вверх и по горизонтали.
Какие характеристики у бетононасоса на тридцать два метра?
Обычно так называют автобетононасос, стрела которого подаёт смесь примерно на такую высоту. В линейке XCMG ближайшие модели — XS30 с подачей вверх 30,15 м и XS37 с подачей 36,3 м; первый подаёт до 120 м³/ч при 8 МПа, второй — 170 / 120 м³/ч при 9 / 13 МПа.
Чем стационарный бетононасос отличается от автобетононасоса?
Стационарный насос подаёт смесь по смонтированному бетоноводу и достаёт выше и дальше, автобетононасос укладывает бетон стрелой без монтажа труб, но в пределах её длины.
На какую высоту подаёт стационарный бетононасос?
По данным производителя, модели XCMG — от 80 м у XS5008D до 400 м у XS9035D. Для своего объекта высоту и дальность рассчитывают по трассе бетоновода.
Итог
Бетононасос выбирают по режиму, в котором он будет работать: сколько смеси нужно в час, на какую высоту и расстояние её подавать, есть ли на объекте электричество и как часто насос будет переезжать. Производительность смотрят вместе с давлением, а смесь согласуют с требованиями насоса. Опишите менеджеру АДК объект и объёмы бетонирования — он предложит подходящую модель XCMG и рассчитает стоимость; номера филиалов — на странице «Контакты».
