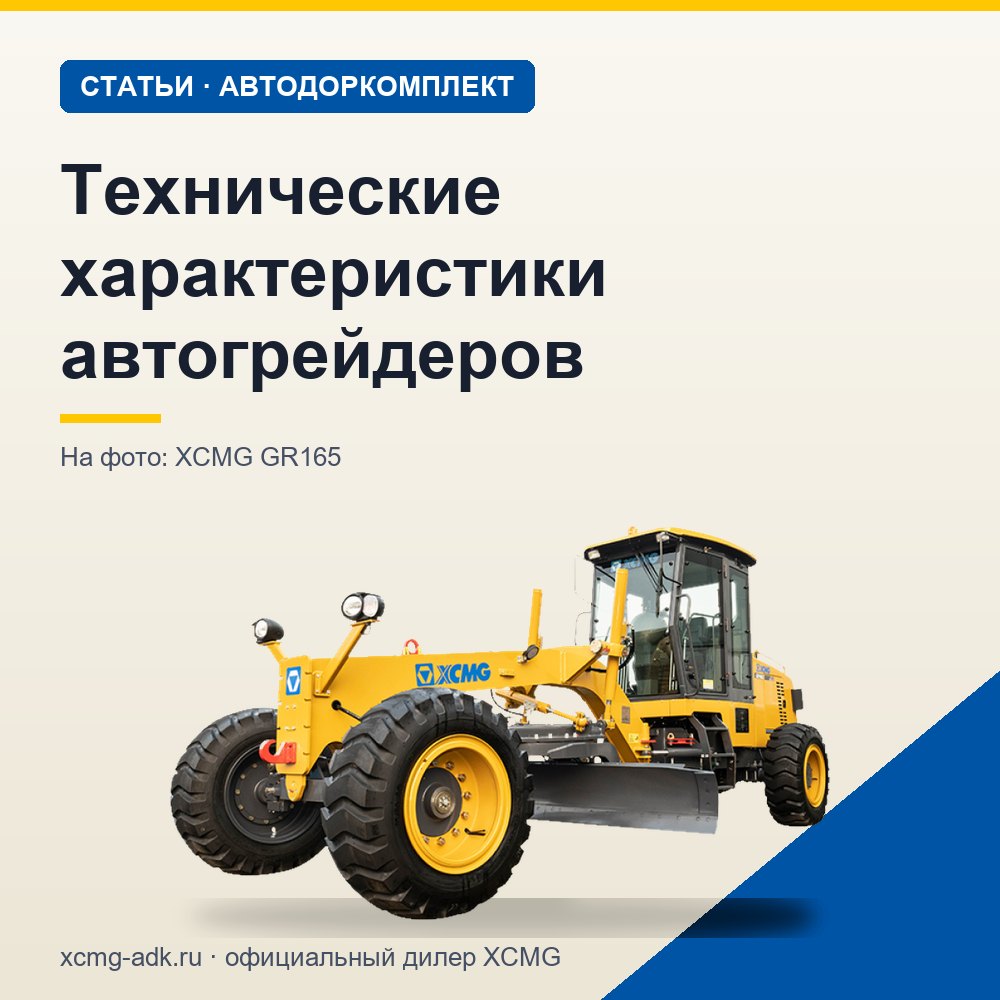

Технические характеристики автогрейдеров: какие параметры важны
Коротко: главные характеристики автогрейдера — рабочая масса, мощность двигателя, тяговое усилие, ширина отвала и глубина срезания, тип привода и радиус поворота. Масса и мощность задают класс машины и объём работ, отвал — ширину и глубину обработки за проход, привод — проходимость на рыхлом грунте. Отвал у моделей XCMG — шириной 3 660–4 572 мм, масса машин — 11–28,5 т, тяговое усилие — 59–143 кН.
Статья пригодится тем, кто сравнивает грейдеры по паспортам: техническая характеристика автогрейдера занимает не один десяток строк, и не все они одинаково важны. Автогрейдер — самоходная колёсная машина с длинной рамой и отвалом между передней и задней осями: им профилируют дорожное полотно, планируют основания, нарезают кюветы, разравнивают щебень и чистят дороги от снега.
Характеристики автогрейдера: на что смотреть
Паспорт грейдера удобно читать группами — так быстрее понять, подходит ли машина под ваши работы:
- Масса и мощность — класс машины: лёгкая для содержания дорог и благоустройства, средняя для строительства, тяжёлая для карьеров и больших земляных объёмов.
- Тяговое усилие — сколько грунта или материала машина сдвигает отвалом без пробуксовки.
- Отвал — ширина, высота, глубина срезания, углы поворота и наклона.
- Ходовая — привод, шарнирная рама, угол поворота колёс, радиус разворота.
- Трансмиссия и скорость — число передач, рабочие и транспортные скорости.
- Габариты — длина, ширина и высота для перевозки и работы на узких участках.
Технические характеристики грейдеров XCMG
| Модель | Масса, т | Мощность, кВт | Привод | Тяговое усилие, кН | Отвал, ширина × высота, мм | Глубина срезания, мм |
|---|---|---|---|---|---|---|
| GR135 | 11 | 112 | Задний | 59 | 3 660 × 610 | 515 |
| GR165 | 15 | 132 | Задний | 77 | 3 660 × 610 | 500 |
| GR2205AT | 16,5 | 162 | Полный | 111 | 4 270 × 610 | 720 |
| GR256 | 19,5 | — | Полный | 143 | 3 965 × 610 | 755 |
| GR3005T Pro | 28,5 | 247 | Задний | 140 | 4 572 × 686 | 838 |
Мощность двигателя GR256 уточняйте у менеджера для конкретной поставки.
Масса, мощность и тяговое усилие
Масса прижимает колёса к грунту и даёт сцепление, мощность позволяет использовать это сцепление на подъёме и в плотном материале. Поэтому тяговое усилие растёт вместе с классом: 59 кН у GR135 массой 11 т, 77 кН у GR165 массой 15 т, 111 кН у GR2205AT массой 16,5 т.
На тягу влияет и привод. Полноприводный GR256 массой 19,5 т развивает 143 кН — практически столько же, сколько тяжёлый GR3005T Pro массой 28,5 т с мощностью 247 кВт. Для тяжёлых грейдеров важна не только тяга, но и прочность: GR3005T Pro работает по грунту и камню в карьерах.
Отвал: ширина, углы и глубина срезания
Отвал грейдера подвешен на поворотном круге и может занимать почти любое положение. В характеристиках отвала смотрят:
- Ширину и высоту. Широкий отвал обрабатывает больше за проход: 3 660 мм у GR135 и GR165, 4 270 мм у GR2205AT, 4 572 мм у GR3005T Pro. Высота отвала у большинства моделей — 610 мм, у GR3005T Pro — 686 мм.
- Глубину срезания — насколько отвал опускается ниже опорной поверхности колёс: от 500 мм у GR165 до 838 мм у GR3005T Pro. Это важно для нарезки кюветов и срезки грунта.
- Высоту подъёма над поверхностью — от 410 до 500 мм. Она нужна, чтобы проехать над валом материала и переставить отвал.
- Углы. У всех моделей отвал поворачивается на 360° и наклоняется до 90° — так грейдер планирует откосы и стенки кюветов.
Ходовая и манёвренность
У автогрейдеров XCMG три оси: управляемая передняя и задние на балансирных тележках, которые копируют неровности и держат отвал ровнее. Рама шарнирно-сочленённая: передняя часть поворачивается относительно задней на угол от ±23° у GR3005T Pro до ±27° у GR135 и GR165. Вместе с поворотом передних колёс это уменьшает радиус разворота.
- Радиус поворота. GR135 разворачивается в радиусе 6,6 м, GR165 — 7,3 м; GR2205AT и GR256 — по 7,6 м; тяжёлому GR3005T Pro нужно 9 м.
- Наклон передних колёс — до ±17° у большинства моделей, до ±18° у GR256. Наклон колёс помогает удерживать курс, когда отвал работает под углом и сдвигает машину вбок.
- Полный привод — у GR2205AT и GR256: ведущие у них не только задние, но и передние колёса. Это добавляет тяги на рыхлом и мокром грунте, на подъёмах и при работе со снегом.
Габариты, шины и скорость
Автогрейдер переезжает между участками своим ходом, поэтому в паспорте указывают и рабочие, и транспортные скорости. У моделей XCMG шесть передач вперёд и три назад; на высшей передаче GR256 и GR3005T Pro разгоняются до 40 км/ч, а GR2205AT — до 45 км/ч.
Габариты: GR135 — 8 015 × 2 380 × 3 150 мм, GR165 — 8 900 × 2 625 × 3 420 мм, GR2205AT — 9 343 × 2 625 × 3 432 мм, GR256 — 9 448 × 2 625 × 3 472 мм. Тяжёлый GR3005T Pro шире и выше — 3 270 мм и 3 850 мм. У GR165 и GR2205AT есть версия на узкой резине шириной 2 465 мм — её выбирают, когда важна каждая сотня миллиметров на узкой дороге.
Что выбрать из линейки XCMG
- GR135 — содержание дорог, благоустройство, уборка снега: 11 т, 112 кВт, радиус поворота 6,6 м.
- GR2205AT — строительство дорог и работа на рыхлом грунте: 16,5 т, полный привод, отвал 4 270 мм.
- GR256 — тяжёлые земляные работы: 19,5 т, полный привод, тяговое усилие 143 кН.
- GR3005T Pro — карьеры и крупные объекты: 28,5 т, 247 кВт, отвал 4 572 мм, глубина срезания 838 мм.
Вопросы и ответы
Какие основные характеристики грейдера?
Масса, мощность, тяговое усилие, ширина отвала, глубина срезания, тип привода и радиус поворота. По ним определяют класс машины и подходящие работы.
Какая масса у автогрейдера?
Зависит от класса. Автогрейдеры XCMG весят от 11 т у GR135 до 28,5 т у тяжёлого GR3005T Pro; средние модели GR165 и GR2205AT — 15 и 16,5 т.
Какая ширина отвала у грейдера?
У GR135 и GR165 отвал шириной 3 660 мм, у GR256 — 3 965 мм, у GR2205AT — 4 270 мм, у GR3005T Pro — 4 572 мм. Отвал поворачивается на 360°, поэтому ширина полосы за проход зависит и от угла его установки.
Зачем автогрейдеру полный привод?
Для тяги на рыхлом, мокром и заснеженном грунте и на подъёмах. Полный привод у GR2205AT и GR256, у остальных моделей ведущие — задние колёса на балансирных тележках.
Итог
При выборе грейдера сначала смотрят массу и мощность — они определяют класс, затем отвал и тяговое усилие — они определяют производительность, и в конце привод и радиус поворота — они определяют, где машина сможет работать. Модели XCMG собраны в разделе «Автогрейдеры». Подобрать грейдер под ваши дороги или карьер и рассчитать стоимость поможет менеджер АДК — официального дилера XCMG в УрФО; телефоны филиалов — на странице «Контакты».
