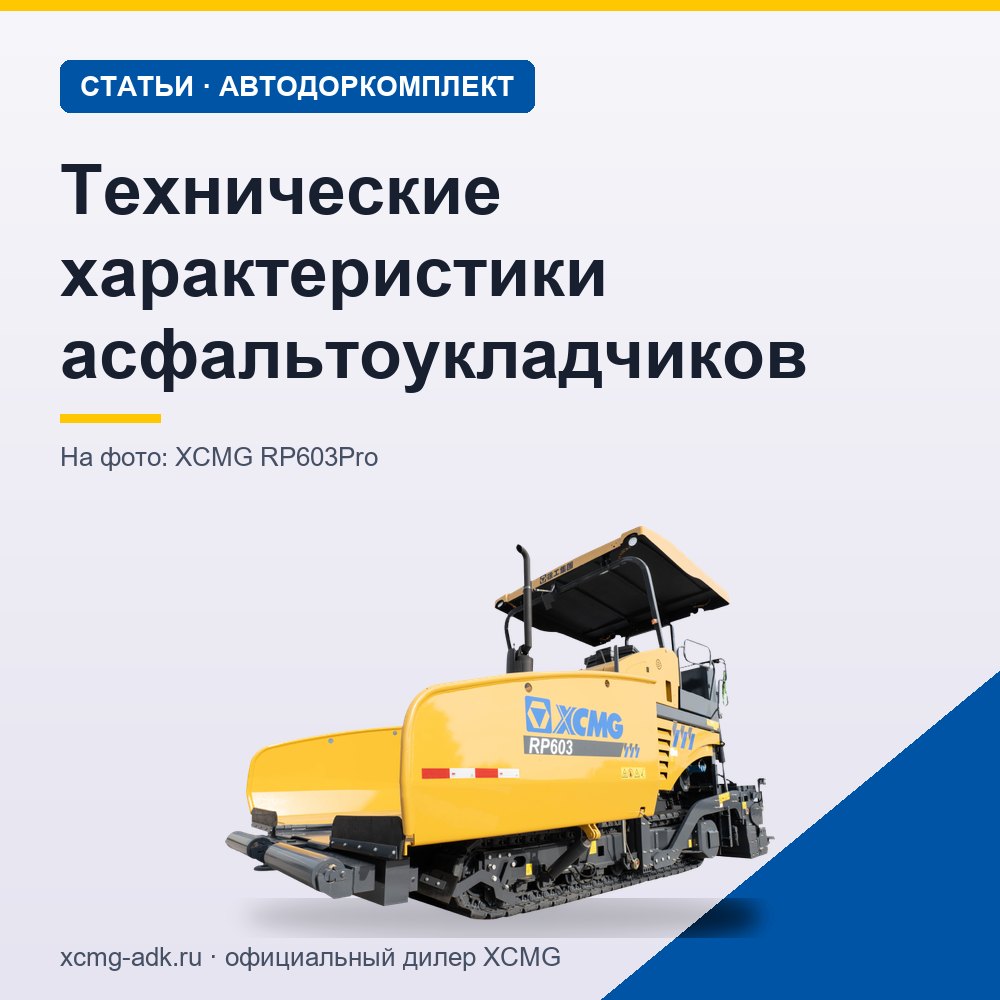

Технические характеристики асфальтоукладчиков: какие параметры важны
Коротко: характеристики асфальтоукладчиков делятся на четыре группы. Рабочие — ширина и толщина укладки и теоретическая производительность. Плита — модель, тип уплотнения (трамбующий брус или брус с вибрацией), регулировка профиля и подогрев. Питатель — ёмкость бункера, конвейеры и шнеки. База — ходовая, мощность двигателя, масса и скорости. У асфальтоукладчиков XCMG производительность — от 240 до 900 т/ч, мощность — от 53 кВт у RP355 до 158 кВт у RP905S.
Материал для дорожных подрядчиков и механиков, которые сравнивают асфальтоукладчики по паспортам. Асфальтоукладчик принимает горячую смесь из самосвала в бункер, конвейерами подаёт её назад, шнеками разгоняет по ширине полосы, а выглаживающая плита формирует слой и предварительно его уплотняет.
Асфальтоукладчик: технические характеристики по группам
- Рабочие параметры — базовая и максимальная ширина укладки, наибольшая толщина слоя, производительность в тоннах в час, скорость укладки.
- Плита — модель, тип уплотнения, частота трамбующего бруса, излом профиля, подогрев.
- Питатель — ёмкость бункера, конвейеры, диаметр и скорость шнеков.
- База — гусеничная или колёсная ходовая, мощность и модель двигателя, масса, транспортная скорость, топливный бак.
Ширину укладки и габариты сравнивают первыми: от них зависит, подходит ли машина под полосу и как её везти. Но ровность и плотность слоя во многом решают плита и питатель — о них ниже.
Плита: уплотнение, профиль и подогрев
Выглаживающая плита — главный рабочий орган асфальтоукладчика. В паспорте указывают её модель и тип уплотнения:
- Трамбующий брус — подбивает смесь перед плитой. Так уплотняют RP355 (плита E220T), RP405 и колёсный RP453L (плита E340T).
- Трамбующий брус и вибрация — плита дополнительно вибрирует, что даёт более высокое предуплотнение на толстых слоях и широкой полосе. Такое уплотнение у RP505, RP603Pro, RP705, RP805S и RP905S.
Частота трамбующего бруса у всех моделей, кроме RP805S, регулируется в диапазоне 0–25 Гц, у RP805S — до 50 Гц. Излом плиты показывает, какой поперечный профиль — двускатный или односкатный — можно задать: например, от −1,5 до +4,5 % у RP705, RP805S и RP905S, от 0 до +3 % у RP603Pro. Подогрев плиты у всех асфальтоукладчиков XCMG электрический: смесь не прилипает к холодной плите в начале смены.
Конструкция плиты тоже различается: у RP705 и RP905S — четырёхопорная плита E500B, у RP603Pro — телескопическая E475T с базовой шириной от 2,5 до 4,75 м.
Питатель: бункер, конвейеры и шнеки
Питатель должен подавать смесь к плите без перерывов, иначе на покрытии появляются волны и раковины.
| Модель | Бункер, т | Диаметр шнека, мм | Скорость шнеков, об/мин | Производительность, т/ч |
|---|---|---|---|---|
| RP355 | 6 | 300 | 0-70 | 300 |
| RP405 | 12 | 340 | 0-90 | 350 |
| RP505 | 12 | 340 | 0-90 | 400 |
| RP603Pro | 14 | 420 | 0-80 | 600 |
| RP905S | 15 | — | 0-110 | 900 |
Ёмкость бункера показывает запас смеси между самосвалами: 6 т у мини-машины RP355, 12–15 т у остальных. Независимое управление левым и правым шнеком и створками бункера нужно для асимметричной укладки — например, у RP405 и RP505 по два конвейера. У RP905S уровнем смеси в шнековой камере управляют ультразвуковые датчики.
Ходовая: гусеницы или колёса
Гусеничные асфальтоукладчики идут ровнее по неровному основанию и увереннее держат тягу при полном бункере. Это все асфальтоукладчики XCMG, кроме RP453L. У гусеничной ходовой сравнивают длину тележки и ширину траков: 1 673 × 180 мм у RP355, 2 281 × 260 мм у RP405 и RP505, площадь контакта 3 000 × 300 мм у RP805S.
Колёсный RP453L быстрее переезжает между участками: по описанию модели — до 20 км/ч своим ходом на небольшие расстояния. У него полный привод и самоблокирующийся дифференциал, а задние колёса — с гидравлическим приводом. Такую машину берут для муниципальных и сельских дорог и ремонта покрытий.
Скорость укладки, двигатель и масса
| Модель | Мощность, кВт | Скорость укладки, м/мин | Транспортная скорость, км/ч | Масса, т |
|---|---|---|---|---|
| RP355 | 53 | 0-25 | 0-3,2 | 8 |
| RP405 | 95 | 0-29 | 0-4,0 | 12 |
| RP603Pro | 129 | 0-20 | 0-3,0 | 19 |
| RP705 | 119 | 0-24 | 0-4,0 | 19 |
| RP805S | 142 | 0-25 | 0-4,0 | 21,8 |
| RP905S | 158 | 0-25 | 0-4,0 | 22 |
Скорость укладки в паспорте — диапазон регулирования. Реальную скорость задают подвоз смеси и катки: укладчик должен идти без остановок, а катки — успевать за ним. Мощность двигателя важна для широкой плиты и толстого слоя: чем больше смеси машина толкает перед собой, тем больше нужна тяга. Объём топливного бака подсказывает, хватит ли заправки на смену: 100 л у RP355, 290 л у RP603Pro.
Как сравнивать асфальтоукладчики
Сравнивать характеристики асфальтоукладчиков удобно по шагам:
- Выпишите из проекта ширину полосы, толщину слоя и объём смеси в смену.
- Отберите машины, у которых ширина укладки, толщина слоя и производительность не меньше требуемых.
- Сравните плиту: тип уплотнения, диапазон профиля, ширину базовой части без уширителей.
- Проверьте питатель: ёмкость бункера и раздельное управление шнеками под вашу схему подвоза.
- Выберите ходовую: гусеницы для трасс и слабых оснований, колёса для частых переездов по городу.
Что выбрать из линейки XCMG
- RP355 — мини-укладчик: 53 кВт, бункер 6 т, плита E220T с трамбующим брусом, 8 т.
- RP453L — колёсный для городских и сельских дорог: 73,5 кВт, бункер 12 т, полный привод.
- RP603Pro — плита E475T с вибрацией, шнек 420 мм, 600 т/ч, слой до 400 мм.
- RP805S — 142 кВт, ширина укладки до 8 000 мм, частота бруса до 50 Гц, 800 т/ч.
Все модели с полными паспортами — в разделе «Асфальтоукладчики», катки под укладчик — в разделе «Катки».
Вопросы и ответы
Какие технические характеристики асфальтоукладчика главные?
Ширина укладки, наибольшая толщина слоя и производительность. Сразу за ними — тип плиты и уплотнения, ёмкость бункера и тип ходовой.
Чем трамбующий брус отличается от вибрации плиты?
Брус подбивает смесь перед плитой, вибрация уплотняет её по всей площади плиты. Вместе они дают большее предуплотнение, поэтому брус с вибрацией ставят на модели для толстых слоёв и широких полос — у XCMG начиная с RP505.
Какая производительность у асфальтоукладчика?
Теоретическая — от 240 т/ч у колёсного RP453L до 900 т/ч у RP905S. Фактическая ограничена подвозом смеси и работой катков.
Гусеницы или колёса: какой асфальтоукладчик выбрать?
Зависит от работы. Гусеницы дают ровный ход и тягу на трассе и слабом основании, колёса — быстрые переезды между городскими участками, как у RP453L.
Итог
Паспорт асфальтоукладчика читают от проекта: ширина, толщина слоя и производительность отбирают класс, а плита, питатель и ходовая решают, насколько ровным и плотным получится покрытие. Модели — в разделе «Асфальтоукладчики». Если нужно сравнить машины под ваш объём работ и узнать цену, менеджер АДК рассчитает стоимость с доставкой до объекта; телефоны филиалов — на странице «Контакты».
