Гидравлика экскаватора: как устроена гидросистема и как её обслуживать
Коротко: гидравлика экскаватора передаёт мощность дизеля рабочим органам: насосы создают поток масла, распределитель по командам джойстиков направляет его в цилиндры стрелы, рукояти и ковша и в гидромоторы поворота и хода, а отработанное масло возвращается в бак через фильтры и охладитель. Обслуживание гидросистемы — это ежедневная проверка уровня масла, утечек, рукавов, штоков и маслоохладителя; масло и фильтры меняют по сервисной книжке модели.
Материал для механиков, операторов и владельцев техники: как устроена гидравлическая система экскаватора, что означают цифры в паспорте и на что смотреть при ежедневном осмотре. Примеры — на моделях XCMG разных классов.
Из чего состоит гидросистема экскаватора
| Узел | Что делает |
|---|---|
| Основные насосы | Создают поток масла; на средних машинах обычно два насоса с регулируемым рабочим объёмом |
| Пилотный насос | Даёт небольшое управляющее давление для джойстиков |
| Главный распределитель | Набор золотников, которые направляют масло к нужному потребителю |
| Гидроцилиндры | Двигают стрелу, рукоять, ковш, отвал |
| Гидромоторы | Вращают платформу и ведут гусеницы или колёса |
| Бак, фильтры, маслоохладитель | Хранят, очищают и охлаждают масло |
| Рукава и трубопроводы | Соединяют узлы и выдерживают рабочее давление |

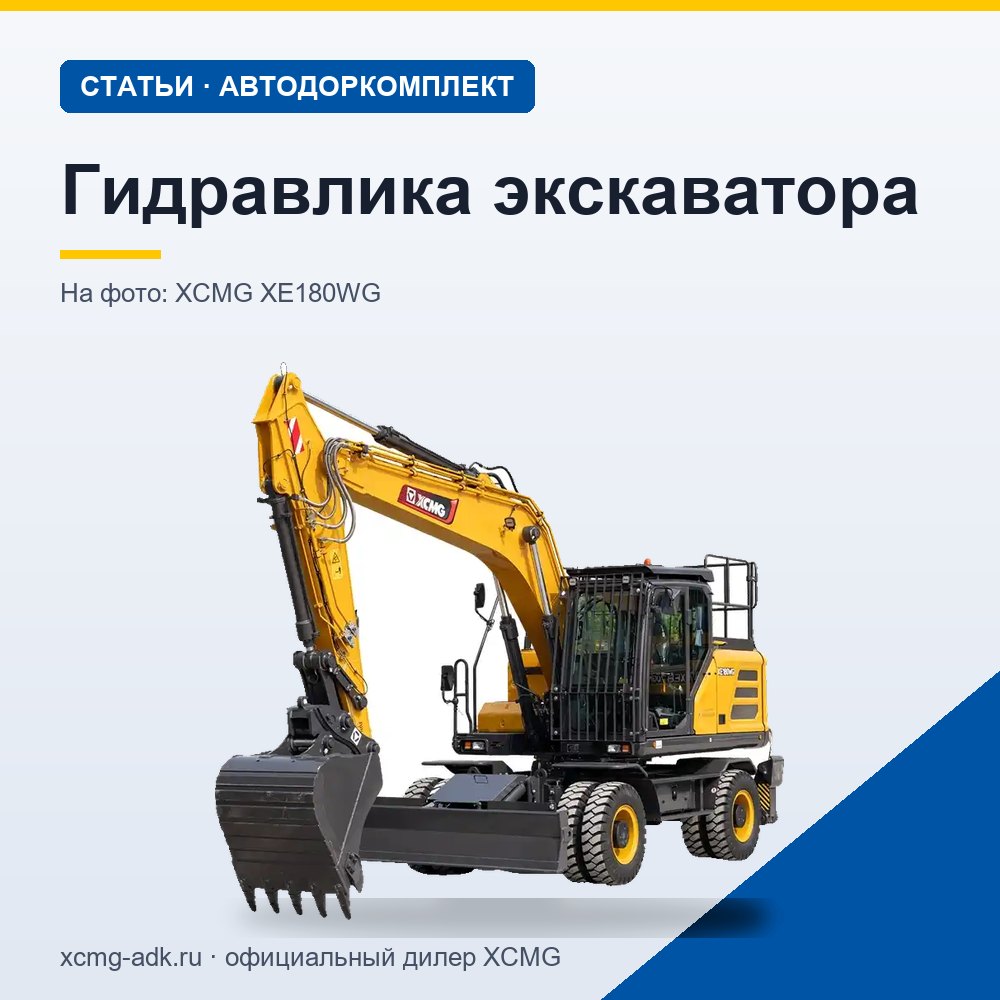

У колёсного XE180WG, например, два основных насоса с регулируемым рабочим объёмом и один шестерённый пилотный насос. Гидробак растёт с классом машины: у мини-экскаватора XE20E — 20 л, у габаритного XE225DN — 135 л, у среднего XE260D — 220 л, у тяжёлого XE490DK — 430 л.
Как работает гидравлическая система экскаватора
Оператор отклоняет джойстик. Тот не гонит рабочее масло сам: он открывает пилотную линию, и управляющее давление смещает золотник главного распределителя. Распределитель направляет поток от основных насосов в нужную полость цилиндра или в гидромотор, а масло из второй полости уходит на слив. Так небольшим усилием руки управляют машиной массой в десятки тонн.
В паспорте гидравлику описывают двумя цифрами:
- Поток насосов в литрах в минуту — от него зависит скорость движений и то, сколько операций машина совмещает одновременно.
- Давление в мегапаскалях — от него зависит усилие на ковше и рукояти.
У XE180WG давление главной системы — 34,3 МПа, а в режиме повышенного давления — 37,3 МПа; в контуре поворота платформы — 25,5 МПа, в системе пилотного управления — 3,9 МПа.
| Модель | Класс | Поток насосов, л/мин | Усилие на ковше, кН |
|---|---|---|---|
| XE27U | Мини | 83 | 14 |
| XE55U | Мини | 158 | 45 |
| XE180DN | Габаритный | 2×150 | 128 |
| XE225DN | Габаритный | 2×234 | 149 |
| XE260D | Средний | 2×242 | 185 |
| XE370CA | Средний | 2×320 | 242 |
| XE490DK | Тяжёлый | 2×360 | 301 |
Режимы работы и электронное управление
Современная гидросистема экскаватора согласует насосы с двигателем, чтобы не тратить топливо впустую и добавлять усилие, когда оно нужно:
- Режимы гидравлики. У XE260D несколько режимов гидравлики под разную нагрузку; у мини-экскаватора XE60G электронное управление насосом тоже позволяет выбирать режим под задачу.
- Форсирование. У XE180DN и XE225DN есть система, которая временно увеличивает усилие на рукояти и ковше на тяжёлых участках.
- Автоматическое снижение оборотов. У тех же моделей двигатель сбрасывает обороты, когда оператор не трогает джойстики.
- Положительный поток. У XE310G и XE550G насосы с электронным управлением подают столько масла, сколько запрашивает оператор, — отклик быстрее, движения точнее.
- Рекуперация. У XE225GN масло из штоковой полости цилиндров используется повторно, что ускоряет совмещённые движения.
Дополнительная гидролиния под навесное
Чтобы работать с гидромолотом, буром, ножницами или грейфером, к концу рукояти подводят дополнительную гидролинию. Она бывает двух видов:
- Однопоточная — масло идёт к навесному по одной линии и сливается в бак. Её используют для гидромолота. Такая линия есть у XE35U.
- Реверсивная — масло можно подавать в обе стороны, поэтому навесное вращается или раскрывается и закрывается: бур, ножницы, грейфер. Реверсивная линия стоит у XE27U и XE55U, а у XE180DN и XE225DN входит в стандартную комплектацию.
Гидромолот сильно загрязняет и греет масло, поэтому для работы с ним ставят дополнительный фильтр. У XE490DK на дополнительной гидролинии уже есть вспомогательный фильтр и гидроаккумулятор, а у колёсных XE180WG и XE210WG — высокопоточная дополнительная линия для мощного навесного.
Как обслуживать гидравлику экскаватора: ежедневный осмотр
Перед сменой обойдите машину и проверьте:
- Уровень масла в баке — по указателю, в положении стрелы и ковша, которое указано в руководстве по эксплуатации.
- Утечки — пятна под машиной, подтёки на цилиндрах, распределителе, насосах, у опорно-поворотного устройства и моторов хода.
- Рукава — потёртости, трещины, вздутия, перегибы, места, где шланг трётся о стрелу или рукоять.
- Штоки цилиндров — задиры, сколы, коррозия; на повреждённом штоке быстро изнашивается уплотнение.
- Маслоохладитель — соты должны быть чистыми. У XE490DK вентилятор умеет работать в реверсе и продувать радиатор.
- Индикаторы и дисплей — сообщения о засорении фильтров и температуре масла.
Зимой перед работой прогрейте гидравлику: дайте двигателю поработать и несколько раз плавно, без нагрузки, подвигайте стрелой, рукоятью и ковшом. Порядок прогрева для вашей модели описан в руководстве.
Масло и фильтры: по регламенту модели
Какое масло заливать, сколько и когда менять масло и фильтры, указано в руководстве по эксплуатации и сервисной книжке конкретного экскаватора. Не смешивайте масла разных классов и не доливайте «что есть под рукой»: насосы и распределитель чувствительны к вязкости и чистоте масла.
При доливке протрите крышку и горловину, пользуйтесь чистой тарой. Если масло потемнело, вспенилось или стало молочным, это повод показать машину сервису, не дожидаясь планового ТО.
Признаки неисправности и когда звать сервис
| Симптом | Что проверить самому | Когда звать сервис |
|---|---|---|
| Движения стали медленными, усилие упало | Уровень масла, индикатор фильтров, режим работы | Если уровень и режим в порядке |
| Стрела или рукоять опускаются сами | Подтёки на цилиндрах | Сразу: износ уплотнений или распределителя |
| Масло перегревается | Чистота охладителя, уровень, вентилятор | Если перегрев остаётся после очистки |
| Вой насоса, пена в баке | Уровень, подсос воздуха | Сразу, работу остановить |
| Рывки при повороте платформы | Утечки у мотора поворота | Сразу |
Ремонт под давлением и регулировку клапанов выполняет сервис: давление в системе опасно, а неверная настройка выводит из строя насосы.
Что выбрать из линейки XCMG
- XE27U — мини-экскаватор с реверсивной гидролинией, поток 83 л/мин: бур и мелкое навесное на участках.
- XE225DN — насосы 2×234 л/мин, форсирование, реверсивная линия в стандарте: город и навесное.
- XE260D — 2×242 л/мин, несколько режимов гидравлики, гидробак 220 л: котлованы и погрузка.
- XE180WG — колёсный, давление 34,3 МПа, высокопоточная допгидролиния: городские работы с навесным.
Вопросы и ответы
Как работает гидравлика экскаватора?
Двигатель вращает насосы, они гонят масло к распределителю, а тот по сигналам джойстиков через пилотную линию направляет поток в цилиндры стрелы, рукояти и ковша и в гидромоторы поворота и хода.
Что проверять в гидросистеме экскаватора каждый день?
Уровень масла в баке, подтёки под машиной и на цилиндрах, целостность рукавов и штоков, чистоту маслоохладителя и сообщения на дисплее.
Чем однопоточная гидролиния отличается от реверсивной?
По однопоточной масло идёт к навесному в одну сторону — этого достаточно для гидромолота. По реверсивной его можно подавать в обе стороны, она нужна буру, ножницам и грейферу.
Почему стрела экскаватора опускается сама?
Чаще всего из-за внутренних утечек в цилиндре или распределителе — изношены уплотнения. Работать так опасно: остановите машину и обратитесь в сервис.
Итог
Гидравлика экскаватора — насосы, распределитель, цилиндры, моторы и система подготовки масла, управляемые через пилотную линию. Её ресурс определяют чистота и уровень масла, целые рукава и штоки и обслуживание по регламенту. Сервис и оригинальные запчасти для экскаваторов XCMG — в собственных сервисных центрах АДК. Другие модели — в разделе «Экскаваторы»; подобрать машину и рассчитать стоимость поможет менеджер — контакты.
