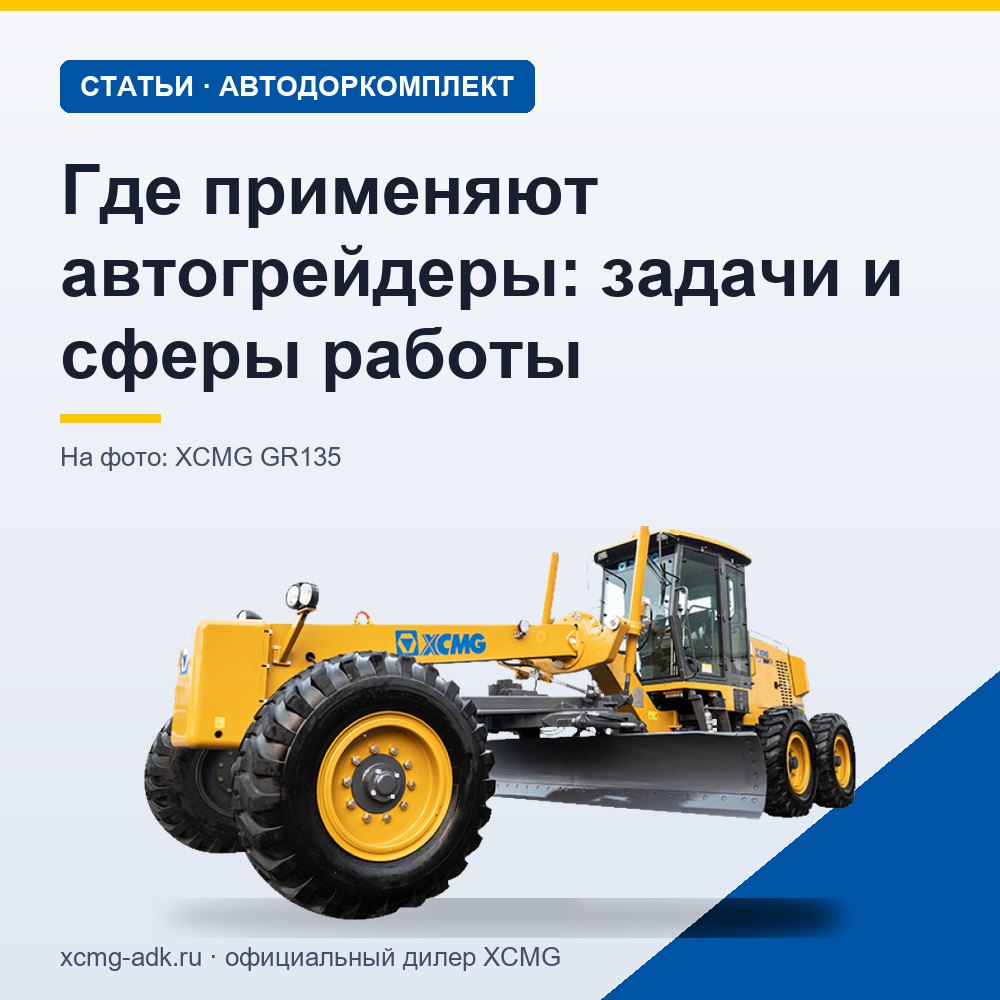

Где применяют автогрейдеры: задачи и сферы работы
Коротко: что делает грейдер — срезает, перемещает и разравнивает тонкие слои грунта и сыпучих материалов с точным уклоном. Он профилирует земляное полотно и грунтовые дороги, планирует площадки, нарезает и чистит кюветы, планирует откосы, распределяет щебень и песчано-гравийную смесь, а зимой убирает снег и срезает накат. Главное, что даёт автогрейдер, — ровная поверхность: отвал стоит между осями длинной рамы и почти не повторяет неровности под колёсами.
Материал для дорожников, подрядчиков и служб содержания дорог, которые решают, нужен ли им грейдер и под какие работы. Автогрейдер — это самоходная колёсная машина с длинной рамой и отвалом, который поворачивается, наклоняется и выдвигается в сторону. Бульдозер двигает большие объёмы грунта, а грейдер доводит поверхность до проектного профиля.
Что делает грейдер: основные операции
- Срезание. Отвал опускается ниже уровня колёс и снимает слой грунта. Максимальная глубина срезания у моделей XCMG — от 500 мм у GR165 до 838 мм у GR3005T Pro.
- Перемещение вбок. Отвал ставят под углом к ходу машины, и материал сходит с него валиком в сторону — к оси дороги, на обочину или в насыпь.
- Разравнивание и профилирование. Отвал распределяет отсыпанный материал ровным слоем и формирует поперечный уклон дороги.
- Работа на откосах и кюветах. Отвал выдвигают за габарит машины и наклоняют: у всех автогрейдеров XCMG максимальный угол наклона отвала — 90°, а поворачивается он на 360°.
- Уборка снега. Отвал сдвигает снег на обочину и срезает уплотнённый накат и наледь.
Применение автогрейдера по отраслям
| Сфера | Задачи грейдера |
|---|---|
| Строительство автодорог | Профилирование земляного полотна, распределение щебня и ПГС по основанию, планировка обочин и откосов насыпей, нарезка кюветов |
| Содержание дорог | Профилирование грунтовых и гравийных дорог, восстановление поперечного уклона, очистка кюветов, уборка снега |
| Аэродромы и большие площадки | Планировка оснований под покрытие, распределение материалов на большой площади |
| Промышленное и гражданское строительство | Планировка площадок под здания, склады и парковки, подготовка основания перед укладкой покрытия |
| Карьеры и горнодобыча | Содержание и ремонт карьерных дорог, выравнивание грунта и камня, обработка боковых водоотводных канав |
| Сельское хозяйство и мелиорация | Планировка полей, нарезка и очистка каналов и водоотводов |
Как применять грейдер на дороге: порядок работ
На строительстве дороги грейдер обычно работает после бульдозера и самосвалов, а перед катком. Типовая последовательность:
- Разравнивание отсыпки. Самосвалы выгружают материал кучами, грейдер разгоняет их по ширине полосы.
- Перемещение материала к оси или к краю. Отвал под углом сдвигает валик материала, чтобы набрать нужную толщину слоя.
- Профилирование. Отвал наклоняют под проектный поперечный уклон и проходят полосу за полосой.
- Чистовая планировка. После уплотнения катком грейдер снимает гребни и заполняет просадки, доводя поверхность до отметок.
Число проходов, толщину слоёв и уклоны определяет проект и технологическая карта на конкретный объект. Чем точнее оператор держит отвал, тем меньше материала уходит лишним и тем ровнее основание под покрытие.
Грейдер для уборки снега
Зимой автогрейдер — одна из основных машин для загородных дорог, аэродромов, карьерных и промышленных площадок. Отвал сдвигает снег на обочину широкой полосой, срезает накат и наледь, расчищает снежные валы после метелей и обочины перед перекрёстками.
Для снега важны тяга и проходимость. У полноприводных GR2205AT и GR256 передние колёса тоже ведущие, а тяговое усилие — 111 и 143 кН. Между объектами грейдер переезжает своим ходом: у GR2205AT на высшей передаче скорость до 45 км/ч.
Отвал и манёвренность: что даёт грейдеру точность
Точность грейдера складывается из длинной колёсной базы, отвала с несколькими степенями свободы и шарнирно-сочленённой рамы, которая позволяет вести машину «крабом» — со смещением задних колёс относительно передних, например вдоль кювета.
| Модель | Масса, т | Ширина отвала, мм | Глубина срезания, мм | Радиус поворота, м | Полный привод |
|---|---|---|---|---|---|
| GR135 | 11 | 3 660 | 515 | 6,6 | Нет |
| GR165 | 15 | 3 660 | 500 | 7,3 | Нет |
| GR2205AT | 16,5 | 4 270 | 720 | 7,6 | Да |
| GR256 | 19,5 | 3 965 | 755 | 7,6 | Да |
| GR3005T Pro | 28,5 | 4 572 | 838 | 9 | Нет |
Лёгкие машины разворачиваются на меньшем пятачке: у GR135 минимальный радиус поворота 6,6 м — это удобно на узких дорогах и площадках. Тяжёлые модели с широким отвалом за один проход обрабатывают больше ширины и берут более глубокий срез.
Грейдер или бульдозер: кому какая работа
| Задача | Кто справится |
|---|---|
| Перемещение больших объёмов грунта, вскрыша, работа на бездорожье | Бульдозер |
| Точный профиль дороги, поперечный уклон, чистовая планировка | Автогрейдер |
| Нарезка и очистка кюветов, планировка откосов | Автогрейдер |
| Длинные участки дорог, переезды между объектами своим ходом | Автогрейдер |
| Срезка растительного слоя, засыпка траншей | Бульдозер |
На крупных объектах машины работают в паре: бульдозер грубо распределяет грунт, грейдер доводит его до проектного профиля. Гусеничные бульдозеры XCMG собраны в разделе каталога «Бульдозеры», колёсные — в «Карьерной технике».
Что выбрать из линейки XCMG
Автогрейдеры XCMG — от 11 до 28,5 т; две тяжёлые модели в карьерном исполнении собраны в разделе «Тяжелые грейдеры».
- GR135 — 11 т, 112 кВт, радиус поворота 6,6 м: содержание дорог, площадки, уборка снега.
- GR165 — 15 т, 132 кВт, тяговое усилие 77 кН: строительство и ремонт дорог.
- GR2205AT — полноприводный, тяговое усилие 111 кН, отвал шириной 4 270 мм: дороги и снег на слабом основании.
- GR3005T Pro — 28,5 т, 247 кВт, глубина срезания 838 мм: крупные объекты и карьерные дороги.
Вопросы и ответы
Что делает автогрейдер?
Срезает, перемещает и разравнивает грунт и сыпучие материалы тонкими слоями: профилирует дороги, планирует площадки и откосы, чистит кюветы, распределяет щебень, убирает снег.
Какое назначение у автогрейдера в дорожном строительстве?
Довести земляное полотно и основание дороги до проектного профиля: распределить материал ровным слоем, задать поперечный уклон, спланировать обочины и откосы, нарезать кюветы.
Можно ли убирать снег грейдером?
Да. Отвал сдвигает снег на обочину и срезает накат и наледь; для этого подходят все автогрейдеры, а полный привод, как у GR2205AT и GR256, добавляет тяги на скользком основании.
Чем грейдер отличается от бульдозера?
Бульдозер толкает большие объёмы грунта отвалом перед собой, а грейдер работает отвалом между осями и даёт точный профиль. Грейдер ездит на колёсах и сам переезжает между объектами.
Итог
Автогрейдер нужен там, где важна ровная поверхность с заданным уклоном: на строительстве и содержании дорог, аэродромов и площадок, в карьерах и в мелиорации, а зимой — на уборке снега. Класс машины выбирают по объёму работ и ширине полос, привод — по основанию и климату. Модели — в разделе «Автогрейдеры»; подобрать грейдер и рассчитать стоимость поможет менеджер АДК — контакты филиалов.
