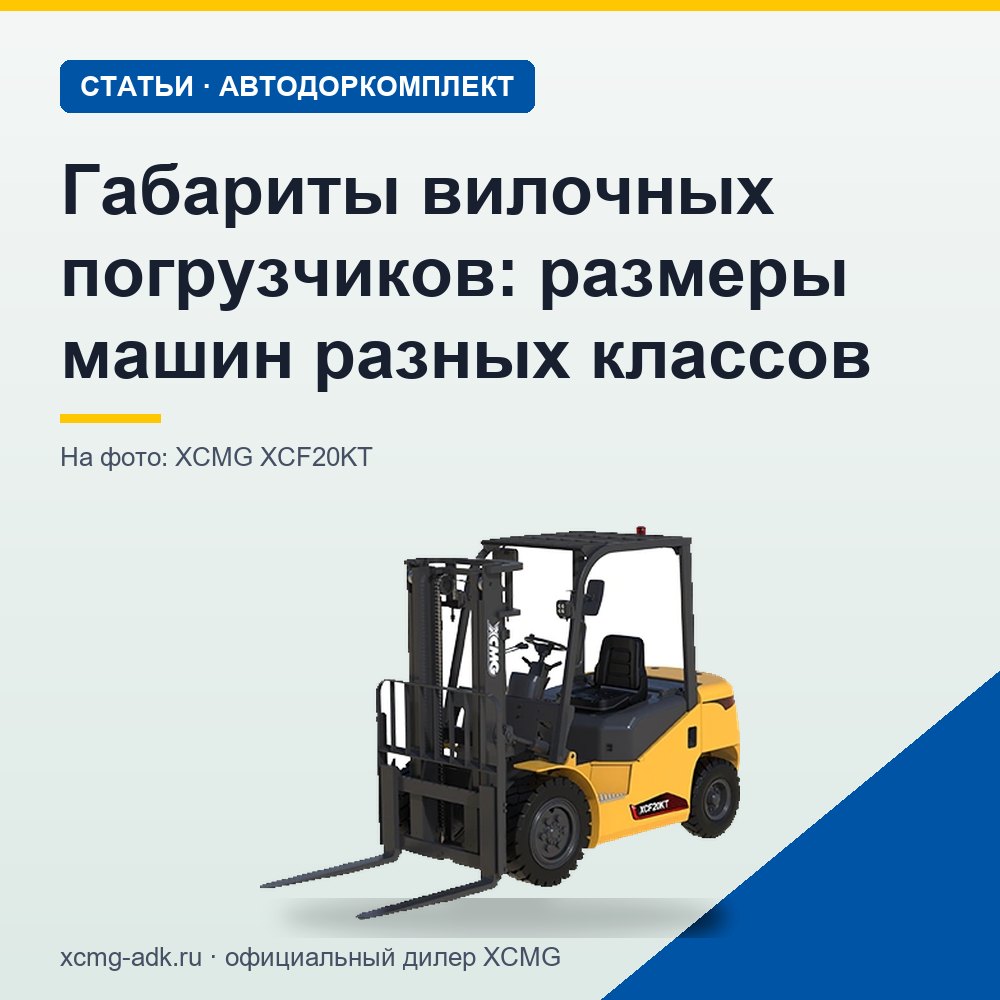

Габариты вилочных погрузчиков: размеры машин разных классов

Коротко: размеры вилочного погрузчика растут вместе с грузоподъёмностью. Дизельный XCF20KT на 2 т имеет длину 3 597 мм с вилами, ширину 1 160 мм и высоту по защитному ограждению 2 112 мм, а XCF706K на 7 т — 4 770 × 1 995 × 2 530 мм. Для работы на складе кроме длины, ширины и высоты важны высота опущенной мачты, радиус разворота и ширина прохода между стеллажами — у этих моделей от 3 880 до 5 360 мм.

Материал для заведующих складами, логистов и инженеров, которые проверяют, впишется ли погрузчик в склад, ворота и контейнер. Вилочный погрузчик — машина, которая поднимает груз на вилах по вертикальной мачте; ниже разбираем, какие размеры у неё указывают и как их применить к своему помещению.

Какие размеры вилочного погрузчика указывают в характеристиках

• Полная длина — со стандартными вилами, и длина без вил — до передней плоскости спинки вил. Вторую используют при расчёте прохода с поддоном.
• Габаритная ширина — по колёсам или корпусу.
• Высота по верхнему ограждению кабины — защитному каркасу над оператором.
• Габаритная высота мачты — высота опущенной мачты; по ней проверяют ворота и въезд в контейнер.
• Максимальная высота подъёма вил и высота поднятой мачты с решёткой — до какого яруса машина ставит груз и сколько места нужно над ней.
• Минимальный радиус поворота и рабочая ширина прохода — сколько места нужно на разворот и штабелирование.

Габариты вилочных погрузчиков XCMG: таблица

Модели складываются в три группы по размерам: машины на 2–3,5 т шириной 1 160–1 225 мм, на 4–5 т шириной 1 500 мм и тяжёлые XCF506K и XCF706K шириной 1 995 мм.

Высота вилочного погрузчика и высота мачты

Высоту погрузчика проверяют по двум точкам: верх защитного ограждения и верх опущенной мачты. У лёгких моделей мачта ниже ограждения — 2 000 мм против 2 112 мм у XCF20KT, — поэтому для ворот и низких проёмов решает высота ограждения. У XCF706K ограждение на высоте 2 530 мм, мачта — 2 480 мм.

Высота подъёма вилочного погрузчика

Все модели раздела «Дизельные вилочные погрузчики» — от XCF20KT до XCF706K — в стандартной комплектации поднимают вилы на 3 000 мм. Полностью выдвинутая мачта с решёткой поднимается выше: на 4 100 мм у XCF20KT и XCF25KT, 4 217 мм у XCF30KT и XCF35KT, 4 375 мм у XCF506K. Это значение сверяют с высотой потолка, светильников и балок над зоной штабелирования. Свободный ход мачты — 140–155 мм: на эту высоту вилы поднимаются без выдвижения мачты.

Ширина и длина вилочного погрузчика

Ширина определяет, пройдёт ли машина между стеллажами и в ворота. Длина без вил вместе с длиной поддона определяет ширину прохода. Стандартные вилы — 1 070 мм у машин от XCF20KT до XCF50KT и 1 220 мм у тяжёлых XCF506K и XCF706K.

Ширину каретки и диапазон раздвижки вил подбирают под груз: у XCF20KT диапазон раздвижки — 244–1 030 мм, у тяжёлого XCF706K — 450–1 650 мм. Это важно для длинномерных и нестандартных грузов.

Радиус разворота и ширина прохода

Радиус разворота вилочного погрузчика растёт с размером машины: 2 215 мм у XCF20KT, 2 450 мм у XCF35KT, 2 860 мм у XCF50KT, 3 350 мм у XCF706K.

Для склада важнее рабочая ширина прохода — минимальное расстояние между стеллажами, в котором погрузчик развернётся с поддоном и поставит его под прямым углом. Производитель указывает её для двух поддонов:

• XCF20KT — 3 880 мм с поддоном 1000 × 1200 и 4 080 мм с поддоном 800 × 1200;
• XCF35KT — 4 202 и 4 332 мм;
• XCF50KT — 4 595 и 4 795 мм;
• XCF706K — 5 360 мм для обоих поддонов.

Если проходы на складе узкие, посмотрите ричтраки: у XVF14 ширина прохода с поддоном 1000 × 1200 — 2 778 мм.

Как проверить, впишется ли погрузчик в склад

1. Измерьте ворота и низкие места на маршруте — балки, трубы, двери контейнера — и сравните с высотой ограждения и опущенной мачты.
2. Измерьте высоту над зоной штабелирования и сравните с высотой поднятой мачты с решёткой.
3. Сверьте ширину проходов с рабочей шириной прохода для ваших поддонов.
4. Проверьте покрытие: модели из таблицы стоят на шинах для асфальта и уплотнённых площадок; дорожный просвет под мачтой — от 110 мм у XCF20KT до 200 мм у XCF506K.
5. Если работа идёт только в закрытом помещении, сравните дизельную машину с электрическими вилочными погрузчиками: они работают без выхлопа.

Что выбрать из линейки XCMG

• XCF20KT — при ширине 1 160 мм и радиусе разворота 2 215 мм поднимает 2 000 кг; подходит для компактных складов и магазинов стройматериалов.
• XCF30KT — 3 000 кг, ширина 1 225 мм, длина без вил 2 736 мм: основная машина для поддонов на складе и открытой площадке.
• XCF706K — 7 000 кг, ширина 1 995 мм, вилы 1 220 мм: тяжёлые штучные грузы на открытых площадках.

Вопросы и ответы

Какие габариты у вилочного погрузчика на 3 тонны?

У XCF30KT — 3 806 мм в длину с вилами, 1 225 мм в ширину, 2 132 мм по ограждению. Высота опущенной мачты — 2 070 мм.

Какая высота у вилочного погрузчика?

У дизельных моделей на 2–7 т: по ограждению — от 2 112 мм у моделей на 2–2,5 т до 2 530 мм у XCF506K и XCF706K. С поднятой мачтой — 3 904–4 375 мм.

На какую высоту поднимает вилочный погрузчик?

Дизельные модели XCMG на 2–7 т в стандартной комплектации поднимают вилы на 3 000 мм, тяжёлые портовые XCF2012K–XCF3212K — на 4 м (в характеристиках — без груза). Для высоких стеллажей подходят ричтраки с выдвижной мачтой.

Какой радиус разворота у вилочного погрузчика?

У дизельных моделей на 2–7 т — от 2 215 мм у XCF20KT до 3 350 мм у XCF706K. Для расчёта склада берите рабочую ширину прохода — она учитывает поддон.

Итог

Вилочный погрузчик подбирают по помещению: высота ограждения и мачты — под ворота и потолок, ширина и рабочая ширина прохода — под стеллажи, радиус разворота — под проезды. Модели с полными таблицами размеров собраны в разделе «Дизельные вилочные погрузчики». Пришлите менеджеру АДК план склада и размеры ворот — он подберёт модель и рассчитает стоимость; телефоны филиалов — на странице «Контакты».
