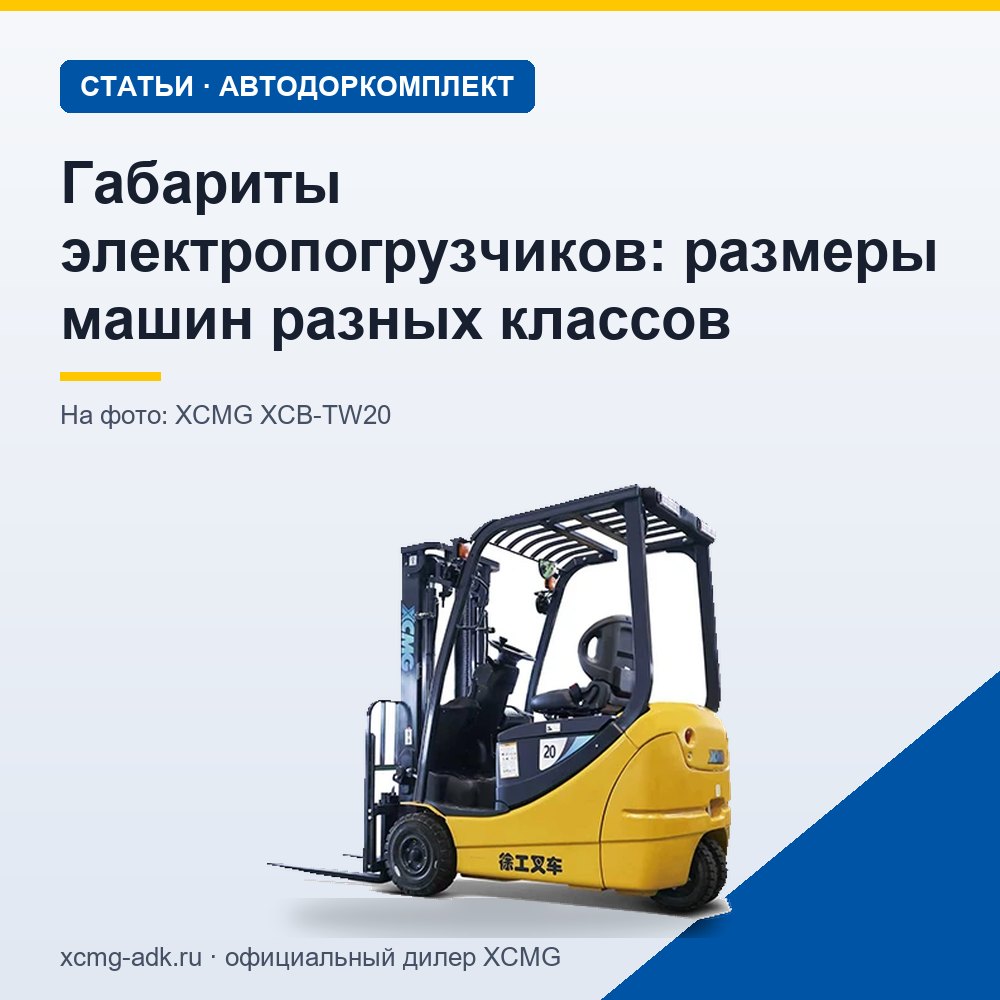

Габариты электропогрузчиков: размеры машин разных классов

Коротко: высота электропогрузчика описывается двумя цифрами — по верхнему ограждению кабины и по сложенной мачте. У складских электропогрузчиков XCMG с противовесом это 2 070–2 400 мм по ограждению и 1 995–2 280 мм по мачте, а стандартная высота подъёма вил — 3 000 мм. Ширина таких машин — от 1 110 мм у трёхопорного XCB-TW15 до 1 500 мм у XVB40–XVB50. Ричтраки XCMG поднимают вилы на 6 500 мм при ширине 1 270 мм.

Материал для заведующих складами, технологов и инженеров, которые проверяют, пройдёт ли погрузчик в ворота, кузов, грузовой лифт и между стеллажами. Габариты электропогрузчика — это его длина, ширина и высота в транспортном положении плюс размеры, которые машина занимает в работе: высота поднятой мачты, радиус поворота и ширина прохода.

Высота электропогрузчика: какие цифры смотреть

• Высота по верхнему ограждению — до верха защитного каркаса над оператором. Её сравнивают с воротами, дверями и низкими балками на маршруте.
• Высота сложенной мачты — для въезда в контейнер, кузов фуры, грузовой лифт. Если мачта выше ограждения, решает она.
• Максимальная высота с поднятой мачтой и решёткой — сколько места нужно над машиной, когда вилы наверху. Её сверяют с потолком, светильниками и трубами.
• Свободный ход — на сколько поднимаются вилы, прежде чем мачта начнёт расти. Это важно в контейнере и под низким перекрытием.

У трёхопорного XCB-TW15 ограждение и мачта почти на одном уровне — 2 070 и 2 050 мм, а у XCB15 мачта заметно ниже ограждения — 1 995 против 2 140 мм. Для проезда под низкой балкой у второй машины решает ограждение, для въезда в кузов с низким проёмом — обе цифры.

Высота подъёма электропогрузчика

Все складские электропогрузчики XCMG с противовесом — серии XCB, XCB-TW и XVB — в стандартной комплектации поднимают вилы на 3 000 мм. Этого хватает для штабеля из нескольких поддонов и нижних ярусов стеллажа. Для верхних ярусов есть ричтраки XVF14–XVF25 с подъёмом на 6 500 мм.

Над поднятыми вилами нужен запас: у машин на 1,5–2,5 т полностью выдвинутая мачта с решёткой достаёт до 4 065–4 100 мм, у XCB30–XCB38 — до 4 217 мм, у XVB40–XVB50 — до 4 320 мм, у ричтрака XVF14 — до 7 669 мм. Свободный ход у ричтраков большой — 2 276 мм: вилы поднимаются на эту высоту, пока мачта остаётся в сложенном положении.

Ширина и длина электропогрузчика

Длина с вилами зависит от самих вил. XCB20 и XCB25 одинаковы без вил — 2 396 мм, но у первого вилы 920 мм, у второго 1 070 мм, поэтому полная длина у XCB25 больше. Для расчёта места в кузове или лифте берите длину без вил и прибавляйте длину поддона.

Ширина решает, пройдёт ли машина в дверной проём и между стеллажами. Самые узкие в линейке — трёхопорный XCB-TW15 (1 110 мм) и XCB15 (1 120 мм), у высоковольтных XVB20 и XVB25 — 1 170 мм, у XVB40–XVB50 — 1 500 мм. Для высоковольтной серии производитель не приводит длину машины — её уточняют по карточке конкретной комплектации.

У XVB30, XVB35 и XVB38 в каталоге два исполнения — серии E и высоковольтное, и размеры у них немного различаются. Сверяйте цифры по карточке той машины, которую выбираете.

Радиус поворота и ширина прохода

Для склада важна ширина прохода между стеллажами, в которой погрузчик развернётся с поддоном и поставит его под прямым углом. Для поддона 1000 × 1200:

• XCB-TW15 — 2 935 мм, XCB-TW20 — 3 095 мм;
• XCB15 — 3 510 мм, XCB20 — 3 730 мм, XCB38 — 3 932 мм;
• XVB20 — 3 910 мм, XVB50 — 4 435 мм;
• ричтрак XVF14 — 2 778 мм, XVF25 — 2 915 мм.

Трёхопорная машина экономит проход за счёт одной задней опоры: у XCB-TW15 внешний радиус поворота 1 550 мм, а у четырёхопорного XCB15 — 1 900 мм. Ричтрак выигрывает за счёт выдвижной мачты: при движении груз втянут внутрь колёсной базы.

Дорожный просвет и требования к полу

Электропогрузчики рассчитаны на ровный пол, и просвет у них небольшой: под мачтой с грузом — 110 мм у XCB15 и XCB20, 124 мм у XCB-TW, 130 мм у XCB30–XCB38, 180 мм у XVB40–XVB50. У ричтраков — 75–85 мм. Перед покупкой проверьте пороги, уравнительные платформы у рамп и уклоны: низкая машина может зацепиться там, где дизельный погрузчик проедет.

Ричтраки: другие пропорции

Ричтрак короче и выше обычного электропогрузчика. Габаритная длина XVF14 — 1 796 мм, с вилами — 2 589 мм, ширина — 1 270 мм, высота по ограждению — 2 236 мм. Мачта в сложенном виде у XVF14 и XVF16 — 2 820 мм: это выше, чем у машин с противовесом, поэтому ворота и двери на маршруте проверяйте по мачте. Модели — в разделе «Ричтраки».

Что выбрать из линейки XCMG

• XCB-TW20 — 2 000 кг при ширине 1 160 мм, проход 3 095 мм: тесные склады и погрузка фур.
• XCB30 — 3 000 кг, ширина 1 250 мм, высота по ограждению 2 180 мм: основная складская машина.
• XVB50 — 5 000 кг, ширина 1 500 мм, сложенная мачта 2 280 мм: тяжёлые грузы в помещении.

Все модели с полными таблицами размеров — в разделе «Электрические вилочные погрузчики».

Вопросы и ответы

Какая высота у электропогрузчика?

У электропогрузчиков XCMG с противовесом высота по ограждению — от 2 070 мм у XCB-TW15 и XCB-TW20 до 2 400 мм у XVB40–XVB50, сложенная мачта — от 1 995 до 2 280 мм. У ричтраков высота по ограждению 2 236–2 246 мм.

На какую высоту поднимает электропогрузчик?

Модели с противовесом в стандартной комплектации поднимают вилы на 3 000 мм, ричтраки XVF — на 6 500 мм.

Какая ширина электропогрузчика?

От 1 110 мм у XCB-TW15 до 1 500 мм у XVB40, XVB45 и XVB50. Машины серии XCB на 2–3,8 т — по 1 250 мм.

Какие размеры у электропогрузчика на 1,5 т?

Четырёхопорный XCB15: длина с вилами 3 105 мм, ширина 1 120 мм, высота по ограждению 2 140 мм. Трёхопорный XCB-TW15 короче — 2 885 мм при ширине 1 110 мм и высоте 2 070 мм.

Итог

Размеры электропогрузчика проверяют по самому низкому и узкому месту маршрута и по проходам между стеллажами: высоту — по ограждению и мачте, ширину — по проёмам, длину без вил вместе с поддоном — по кузову и лифту. Для узких складов подходят трёхопорные машины и ричтраки. Пришлите менеджеру АДК размеры ворот и проходов — он подберёт подходящую модель XCMG и рассчитает стоимость; контакты — на странице «Контакты».
