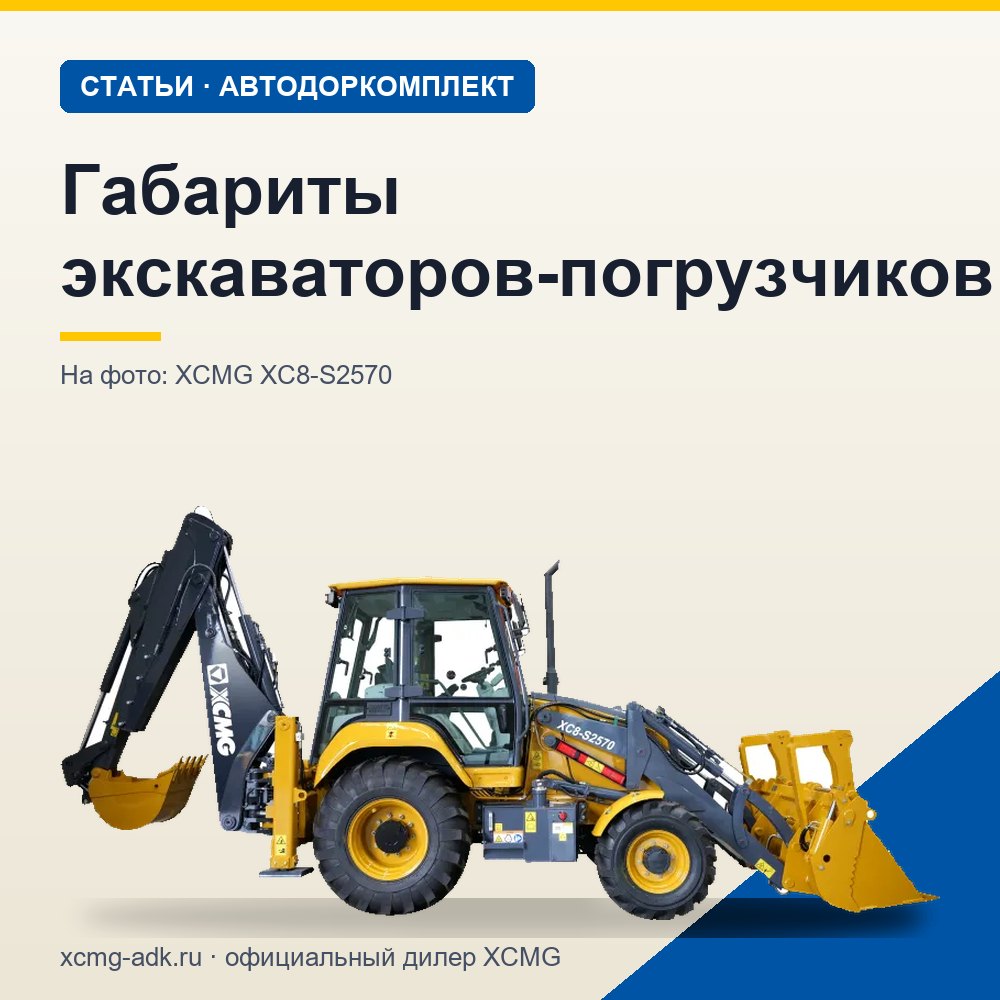

Габариты экскаваторов-погрузчиков: размеры машин разных классов
Коротко: размеры экскаватора-погрузчика XCMG: длина 6 137–6 199 мм, ширина 2 450–2 587 мм, высота 3 510–3 716 мм. Разноколёсный XCMG XC8-S2570 имеет длину 6 199 мм, высоту 3 510 мм и ширину по раме 2 552 мм, равноколёсный XC8-S3570 — длину 6 137 мм, общую ширину 2 450 мм при ширине рамы 2 587 мм и высоту 3 716 мм. Для работы важны и рабочие размеры: задней стрелой эти машины копают на 4 351–5 619 мм — диапазон задаёт вариант экскаваторного оборудования.
Материал для тех, кто проверяет, пройдёт ли машина в ворота и гараж, проедет ли под путепроводом и развернётся ли во дворе. Экскаватор-погрузчик — это колёсное шасси, у которого впереди погрузочное оборудование, а позади поворотная экскаваторная стрела. На объекте он роет, засыпает и грузит, а к следующему объекту едет сам.
Размеры экскаватора-погрузчика: таблица габаритов
Производители указывают габариты в транспортном положении: стрела сложена, ковши опущены. Данные двух моделей XCMG:
| Параметр | XC8-S2570 | XC8-S3570 |
|---|---|---|
| Тип | Разноколёсный | Равноколёсный |
| Длина, мм | 6 199 | 6 137 |
| Ширина, мм | 2 552 по раме | 2 450 общая, 2 587 по раме |
| Высота, мм | 3 510 | 3 716 |
| Колёсная база, мм | 2 180 | 2 202 |
| Просвет по опорам, мм | 289 | 341 |
| Просвет по каретке стрелы, мм | 479 | 512 |
| Эксплуатационная масса, т | 8,2 | 9,75 |
Машины близки по длине, но равноколёсный XC8-S3570 выше и тяжелее — 3 716 мм и 9,75 т против 3 510 мм и 8,2 т, а фронтальный ковш у него больше — 1,3 м³ против 1 м³.
Длина и ширина
Длина нужна, чтобы подобрать трал или платформу, рассчитать место в боксе и понять, развернётся ли машина на узкой улице. Её считают от передней кромки фронтального ковша до сложенной экскаваторной стрелы.
С шириной есть тонкость: в спецификациях её указывают по-разному. У XC8-S2570 дана ширина рамы — 2 552 мм — и ширина фронтального ковша — 2 346 мм. У XC8-S3570 общая ширина 2 450 мм, и ковш у него такой же ширины, а ширина рамы — 2 587 мм. Сверяйте с воротами и проездами наибольшую из цифр и оставляйте запас на зеркала и неровную колею.
Высота экскаватора-погрузчика
Высоту машины задаёт либо кабина, либо сложенная экскаваторная стрела. У XC8-S2570 общая высота 3 510 мм при высоте кабины 2 868 мм — габарит по высоте у экскаваторов-погрузчиков, как правило, задаёт сложенная задняя стрела. У XC8-S3570 общая высота 3 716 мм.
Высота важна при въезде в ангары и подземные паркинги, при проезде под путепроводами и рядом с ЛЭП. Если машину везут на трале, к её высоте добавляется высота погрузочной площадки — маршрут проверяют по сумме.
Рабочие размеры: глубина копания и высота выгрузки
Рабочие размеры показывают, какую траншею выроет машина и в какой кузов она достанет. В спецификациях XCMG приведены значения для нескольких вариантов экскаваторного оборудования, поэтому параметры указаны диапазоном:
| Параметр | XC8-S2570 | XC8-S3570 |
|---|---|---|
| Глубина копания, мм | 4 351–5 619 | 4 353–5 555 |
| Радиус копания от центра задней оси, мм | 6 796–7 004 | 6 820–7 965 |
| Высота загрузки экскаваторным ковшом, мм | 3 630–4 595 | 3 628–4 378 |
| Высота разгрузки фронтального ковша, мм | 2 827 | 2 763 |
| Угол поворота стрелы, ° | 180 | 180 |
| Боковой сдвиг стрелы, мм | 1 120 | 1 120 |
Боковой сдвиг позволяет копать вплотную к забору или стене здания, не ставя машину вдоль неё. Высота разгрузки фронтального ковша говорит, через какой борт машина пересыплет грунт: её сравнивают с высотой борта самосвала.
Размер ковша экскаватора-погрузчика
У экскаватора-погрузчика два ковша. Фронтальный ковш: 1 м³ и 2 346 мм в ширину у XC8-S2570, 1,3 м³ и 2 450 мм — у XC8-S3570. Экскаваторный ковш небольшой: 0,25 и 0,26 м³ соответственно.
Ширину заднего ковша подбирают под траншею: под трубы малого диаметра и кабель — узкий, для котлованов и планировки — широкий. Набор ковшей и навесного оборудования стоит обсудить до покупки, чтобы машина пришла на объект с нужной комплектацией.
Манёвренность и радиус поворота
Минимальный радиус поворота по внешнему колесу у XC8-S2570 — 4 400 мм, по ковшу — 5 800 мм. У XC8-S3570 — 4 350 и 5 345 мм. Равноколёсная машина поворачивает задней осью и умеет двигаться «крабовым ходом» и «след в след»: так проще работать в узких дворах и выезжать из траншей вдоль бровки.
Что выбрать из линейки XCMG
- XC8-S2570 — разноколёсный, высота 3 510 мм, масса 8,2 т, фронтальный ковш 1 м³: городские сети, коммунальные работы, частые переезды.
- XC8-S3570 — 9,75 т, общая ширина 2 450 мм, фронтальный ковш 1,3 м³, «крабовый ход»: тесные площадки и больший объём погрузки.
Если машина нужна только для земляных работ во дворах и внутри зданий, сравните её с моделями из раздела «Мини-экскаваторы».
Вопросы и ответы
Какие габариты у экскаватора-погрузчика?
У XC8-S2570 — 6 199 мм в длину, 2 552 мм по раме и 3 510 мм в высоту, у XC8-S3570 — 6 137 × 2 450 × 3 716 мм. Это размеры в транспортном положении со сложенной стрелой.
Какая высота у экскаватора-погрузчика?
3 510 мм у разноколёсного XC8-S2570 и 3 716 мм у равноколёсного XC8-S3570. Высота кабины XC8-S2570 — 2 868 мм.
Какая ширина экскаватора-погрузчика?
От 2 450 до 2 587 мм в зависимости от модели и способа измерения: у XC8-S3570 общая ширина 2 450 мм, а рама — 2 587 мм; у XC8-S2570 ширина рамы 2 552 мм, а фронтального ковша — 2 346 мм.
На какую глубину копает экскаватор-погрузчик?
XC8-S2570 копает на 4 351–5 619 мм, XC8-S3570 — на 4 353–5 555 мм, точная цифра зависит от экскаваторного оборудования. Этого хватает для траншей под водопровод, канализацию и кабель.
Итог
Экскаватор-погрузчик XCMG — это 6 137–6 199 мм в длину, до 2 587 мм в ширину и 3 510–3 716 мм в высоту, а задней стрелой он копает на 4 351–5 619 мм. Перед покупкой сверьте габариты с воротами, проездами и тралом, а рабочие размеры — с проектом траншей. Обе модели — в разделе «Экскаваторы-погрузчики», а подобрать машину и комплект ковшей поможет менеджер АДК — контакты филиалов.
