Габариты бетононасосов: размеры машин разных классов
Коротко: под длиной бетононасоса понимают две разные вещи. Для автобетононасоса это прежде всего длина подачи стрелы: у моделей XCMG вверх — от 30,15 м у XS30 до 61,1 м у XS62, по горизонтали — от 26,09 до 57,1 м. Габаритная длина самих машин — от 10 570 до 15 500 мм. Стационарные бетононасосы компактнее: 5 875–7 833 мм в длину при массе от 4 700 до 11 000 кг, а бетон подают по бетоноводу, дальность которого зависит от давления насоса.
Материал для прорабов, снабженцев и владельцев бетонных узлов, которые подбирают насос под объект и проверяют, встанет ли он на площадку. Бетононасос — машина, которая подаёт бетонную смесь под давлением по трубам к месту укладки; автобетононасос несёт насос и складную стрелу с бетоноводом на шасси грузовика.
Какая длина бетононасоса нужна: два смысла вопроса
- Длина подачи — на какую высоту и на какое расстояние машина доставит бетон. У автобетононасоса её задаёт стрела, у стационарного — бетоновод и давление.
- Габаритная длина — размер машины в транспортном положении: от неё зависят проезд к объекту, разворот и место для установки.
Покупателю важны обе цифры: первая отвечает на вопрос «достанем ли», вторая — «встанем ли».
Автобетононасосы: сколько метров подаёт стрела
В характеристиках стрелы указывают три дальности — вверх, по горизонтали и вниз, а также число секций и тип складывания.
| Модель | Вверх, м | По горизонтали, м | Вниз, м | Секций | Мин. высота раскладывания, м |
|---|---|---|---|---|---|
| XS30 | 30,15 | 26,09 | 18,4 | 4 | 10,2 |
| XS37 | 36,3 | 31,65 | 24,28 | 5 | 7,63 |
| XS43 | 42,1 | 37,3 | 29 | 5 | 11 |
| XS47 | 46,64 | 41,71 | 29,77 | 5 | 12,6 |
| XS58 | 57,5 | 52,5 | 40,5 | 6 | 15 |
| XS62 | 61,1 | 57,1 | 41,5 | 6 | 15,5 |
Подача вверх — высота, на которую дотянется конец стрелы; она чуть больше длины стрелы, потому что стрела стоит на машине. Горизонтальный вылет бетононасоса показывает, как далеко от точки установки можно уложить бетон. Подача вниз нужна для котлованов и фундаментов ниже уровня стоянки. На конце стрелы у всех моделей — концевой шланг длиной 3 м, стрела поворачивается на ±360°.
Минимальная высота раскладывания
Это высота, которая нужна над машиной, чтобы развернуть стрелу. Под проводами, в цехах и под эстакадами она важнее максимальной подачи: XS37 раскладывается при 7,63 м свободной высоты, XS62 — при 15,5 м. Зависимость не прямая: у XS30 с четырёхсекционной стрелой этот параметр 10,2 м, а у пятисекционного XS43 — 11 м, поэтому сверяйте его по каждой модели.
Габариты и масса автобетононасоса
Длина машины в целом растёт вместе со стрелой: XS30 — 10 570 мм, XS43 — 12 340 мм, XS62 — 15 500 мм. Ширина у всех моделей около 2 550 мм, высота в транспортном положении — от 3 734 мм у HB37V до 4 000 мм у старших. Снаряжённая масса — 23 150 кг у XS30, 33 000 кг у XS43, 47 800 кг у XS62. Производитель оговаривает, что габариты и масса зависят от шасси и оборудования, поэтому для выбранной комплектации их уточняют.
Стационарные бетононасосы: размеры и масса
Стационарный бетононасос — установка без стрелы на собственной раме, у XS9012D — на гусеничном ходу: бетон от него идёт по смонтированному бетоноводу. Такие машины ставят на высотных и протяжённых объектах, в тоннелях, там, где стрела не достаёт.
| Модель | Длина × ширина × высота, мм | Масса, кг | Производительность, м³/ч | Давление, МПа |
|---|---|---|---|---|
| XS5008D | 5 875 × 1 960 × 2 620 | 4 700 | 50 | 8 |
| XS6013D | 6 445 × 1 985 × 2 860 | 6 350 | 65 / 40 | 8 / 13 |
| XS8018E | 6 500 × 2 090 × 2 550 | 7 300 | 80 / 40 | 9 / 18 |
| XS9012D | 6 715 × 2 154 × 2 487 | 8 600 | 95 / 58 | 8 / 13 |
| HBT10022V | 6 480 × 2 100 × 2 890 | 7 900 | 100 / 50 | 12 / 22 |
| XS10022D | 7 626 × 2 269 × 2 991 | 8 960 | 102 / 70 | 15 / 22 |
| XS9035D | 7 833 × 2 340 × 3 170 | 11 000 | 96 / 54 | 19 / 35 |
Через дробь указаны режимы низкого и высокого давления. XS9012D — на гусеничном ходу: он сам перемещается по площадке, где прицепу не проехать. Высота заполнения бункера — 1 370–1 500 мм, её сверяют с лотком автобетоносмесителя.
Сколько метров подаёт стационарный бетононасос
Дальность и высота подачи стационарного насоса зависят от давления, диаметра и длины бетоновода, числа колен и подвижности смеси, поэтому единой цифры в характеристиках нет — её рассчитывают под трассу. Ориентир — давление перекачки: чем оно выше, тем больше сопротивление трубопровода, которое насос преодолеет. У XS5008D — 8 МПа, у XS10022D — до 22 МПа, у XS9035D — до 35 МПа при мощности 566 кВт: это машина для подачи на большую высоту.
Чтобы распределять бетон по перекрытию в конце бетоновода, ставят бетонораспределительную стрелу: у XS18B радиус подачи 18 м, у XS28B — 28 м при независимой высоте 21 м на колонне. Все модели — в разделе «Бетонораспределительные стрелы».
Как подобрать бетононасос по размерам объекта
- Определите самую дальнюю и самую высокую точку укладки от возможного места стоянки машины.
- Если хватает подачи стрелы с запасом, берите автобетононасос; если нет — стационарный насос с бетоноводом и распределительной стрелой.
- Проверьте свободную высоту над местом установки и сравните её с минимальной высотой раскладывания.
- Сверьте габариты и массу машины с подъездами, разворотом и несущей способностью площадки под выносными опорами.
Что выбрать из линейки XCMG

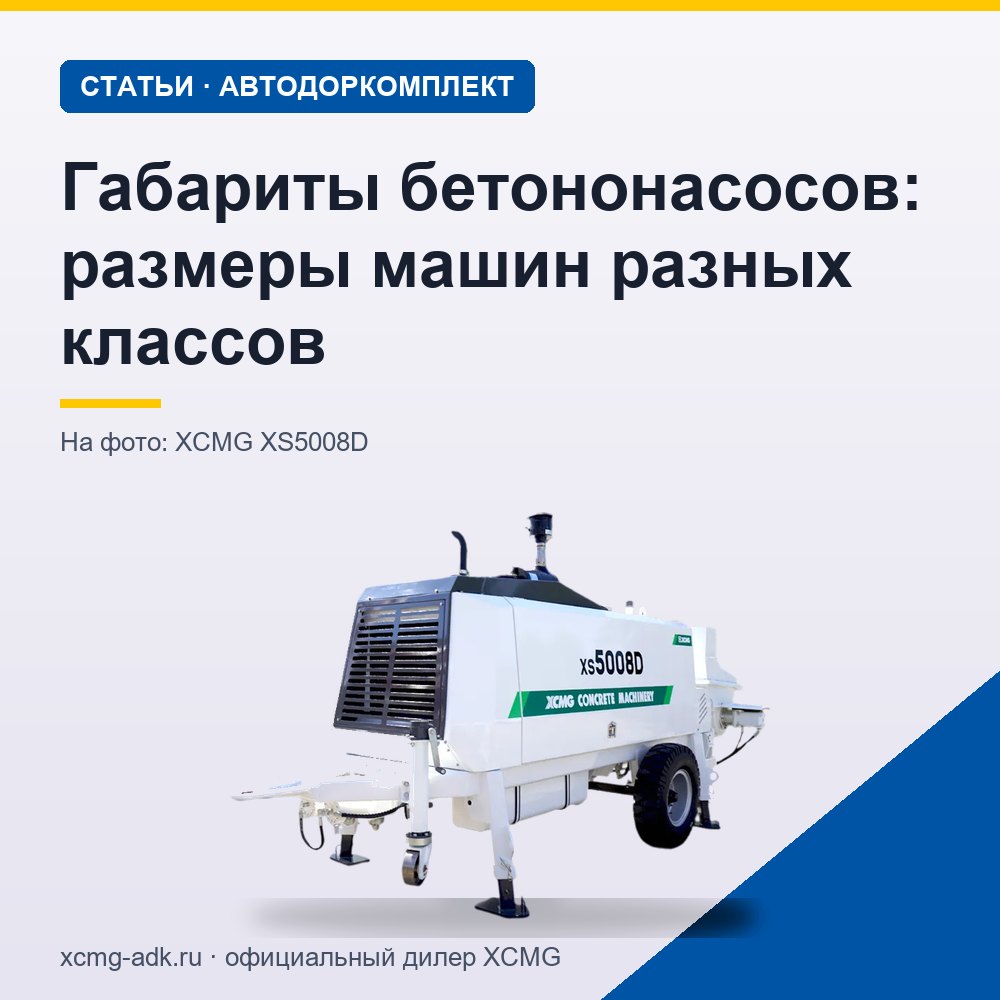

- XS5008D — 5 875 × 1 960 × 2 620 мм, 4 700 кг, 50 м³/ч: малоэтажное строительство и небольшие объёмы.
- XS9012D — гусеничный, 95 / 58 м³/ч: площадки без дорог и протяжённые объекты.
- XS9035D — давление до 35 МПа, 566 кВт: подача на большую высоту.
Машины со стрелой на шасси — в разделе «Автобетононасосы»: от XS30 с подачей вверх 30,15 м до XS62 с 61,1 м.
Вопросы и ответы
Какой длины бывает бетононасос?
Автобетононасосы XCMG подают бетон вверх на 30,15–61,1 м, сами машины длиной 10 570–15 500 мм. Стационарные бетононасосы — 5 875–7 833 мм в длину.
Какая высота у бетононасоса?
Стационарные — 2 487–3 170 мм, автобетононасосы в транспортном положении — 3 734–4 000 мм. Для работы стрелы над машиной нужна свободная высота от 7,5 м у HB37V.
Какой вылет у бетононасоса?
Горизонтальный вылет стрелы — от 26,09 м у XS30 до 57,1 м у XS62. С концевым шлангом бетон укладывают чуть дальше.
Какая ширина бетононасоса?
Стационарные — от 1 960 мм у XS5008D до 2 340 мм у XS9035D. Автобетононасосы — 2 540–2 550 мм в транспортном положении; при работе выносные опоры раскладываются шире, место под них уточняйте для конкретной модели.
Итог
Длина бетононасоса — это и подача стрелы, и размер машины: первую сверяют с самой дальней точкой укладки, вторую — с подъездами и площадкой. Если стрелы не хватает, работает стационарный насос с бетоноводом. Модели — в разделе «Бетононасосы». Подбор насоса под объект и расчёт цены — у менеджера АДК, его номер найдёте на странице «Контакты».
