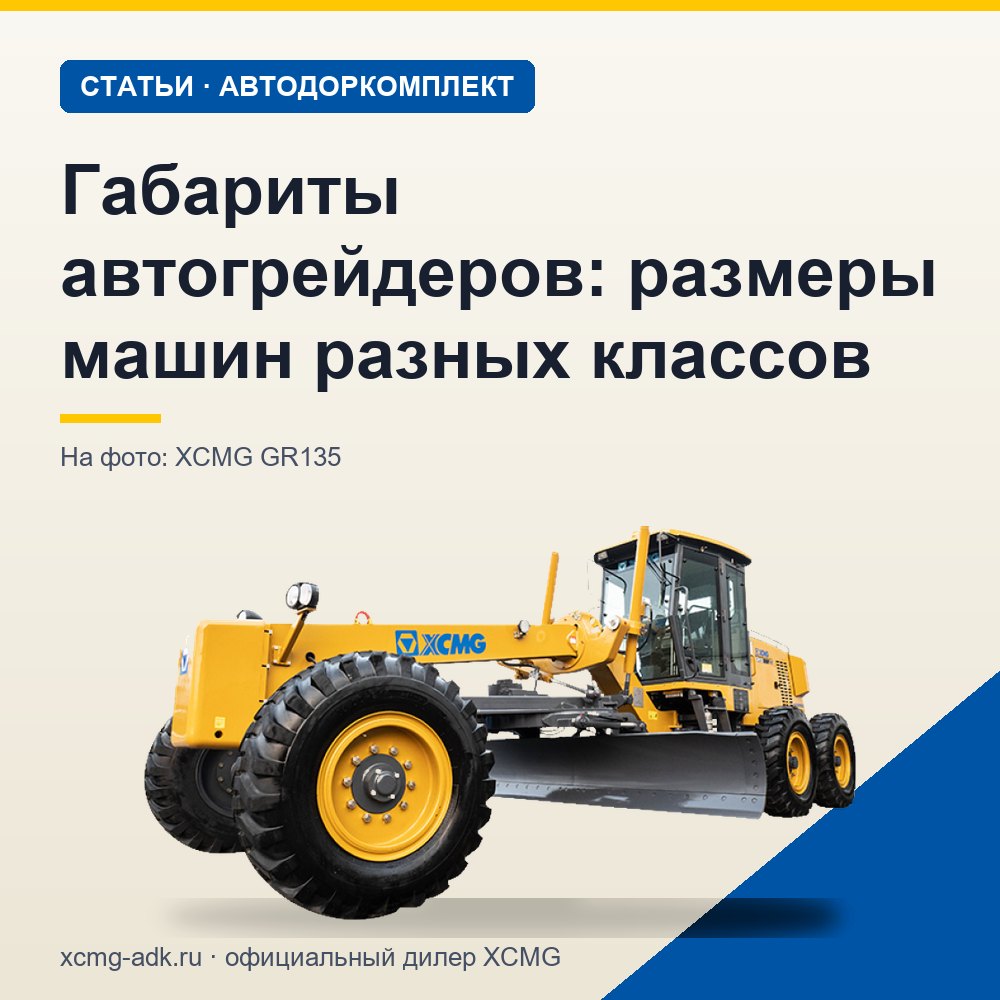

Габариты автогрейдеров: размеры машин разных классов
Коротко: размер грейдера зависит от класса машины. В линейке XCMG у АДК компактный GR135 массой 11 т имеет габариты 8 015 × 2 380 × 3 150 мм, средние GR165 и GR2205AT — длину 8 900 и 9 343 мм при ширине 2 625 мм, тяжёлый GR256 — 9 448 × 2 625 × 3 472 мм. Карьерный GR3005T Pro массой 28,5 т шире и выше остальных: 3 270 мм в ширину и 3 850 мм в высоту. Ширина отвала — от 3 660 до 4 572 мм.
Материал для дорожных подрядчиков, служб содержания дорог и карьеров, которым габариты нужны для дела: как перевезти машину, где она развернётся, пройдёт ли под путепроводом и в ворота бокса. Автогрейдер — это колёсная машина с длинной рамой и отвалом, подвешенным между передним мостом и задней тележкой: он профилирует дорожное полотно, планирует откосы, распределяет щебень и чистит снег.
Из чего складывается размер грейдера
- Длина определяется рамой: от переднего моста до задней балансирной тележки. Длинная база позволяет отвалу, стоящему посередине, ровнее срезать неровности — машина как бы «перешагивает» бугры и ямы. Обратная сторона — больший радиус поворота.
- Ширина складывается из колеи и шин. На шинах меньшей ширины машина становится уже: у GR165 и GR2205AT — 2 465 мм вместо 2 625 мм.
- Высота обычно считается по верху кабины и зависит от её расположения и размера шин.
Отвал в габаритную ширину не входит целиком: при переезде его разворачивают вдоль машины. Поэтому отвал шириной 3 660 мм у GR135 не мешает самой машине оставаться шириной 2 380 мм.
Габариты автогрейдеров XCMG: таблица
| Модель | Масса, т | Мощность, кВт | Длина × ширина × высота, мм | Ширина отвала, мм | Колея, мм |
|---|---|---|---|---|---|
| GR135 | 11 | 112 | 8 015 × 2 380 × 3 150 | 3 660 | 2 020 |
| GR165 | 15 | 132 | 8 900 × 2 625 × 3 420 | 3 660 | 2 156 |
| GR2205AT | 16,5 | 162 | 9 343 × 2 625 × 3 432 | 4 270 | 2 070 |
| GR256 | 19,5 | — | 9 448 × 2 625 × 3 472 | 3 965 | 2 156 |
| GR3005T Pro | 28,5 | 247 | — × 3 270 × 3 850 | 4 572 | 2 700 |
Габариты указаны для версий на стандартных шинах. Длину GR3005T Pro уточняйте у менеджера для конкретной комплектации.
Размеры машин разных классов
Лёгкий класс. GR135 короче и уже остальных моделей: 8 015 мм в длину, 2 380 мм в ширину, минимальный радиус поворота — 6,6 м. Его берут на содержание дорог, планировку площадок, ремонт обочин и уборку снега во дворах и на улицах, где тяжёлой машине тесно.
Средний класс. GR165 массой 15 т и полноприводный GR2205AT массой 16,5 т — основные машины для строительства и ремонта дорог. Длина у них 8 900 и 9 343 мм, ширина отвала — 3 660 и 4 270 мм. Широкий отвал GR2205AT захватывает больше материала за проход.
Тяжёлый класс. GR256 массой 19,5 т почти не длиннее среднего GR2205AT — 9 448 мм, но тяжелее и тянет сильнее: тяговое усилие 143 кН. GR3005T Pro массой 28,5 т рассчитан на карьерные дороги: колея 2 700 мм, отвал 4 572 × 686 мм, минимальный радиус поворота — 9 м.
Ширина автогрейдера и ширина отвала
Это два разных параметра, и путать их не стоит. Габаритная ширина нужна для перевозки и проезда, ширина отвала — для расчёта производительности: сколько полос нужно пройти, чтобы спланировать полотно.
- GR135 и GR165 — отвал 3 660 мм при высоте 610 мм;
- GR256 — 3 965 мм;
- GR2205AT — 4 270 мм;
- GR3005T Pro — 4 572 мм при высоте 686 мм.
Отвал поворачивается на 360° и наклоняется до 90°: так грейдер срезает откосы и чистит кюветы, работая отвалом сбоку от колеи.
Длина грейдера и радиус поворота
Длинной машине нужно больше места для разворота. Минимальный радиус поворота растёт вместе с длиной: 6,6 м у GR135, 7,3 м у GR165, 7,6 м у GR2205AT и GR256, 9 м у GR3005T Pro. Укоротить разворот помогают шарнирно-сочленённая рама и поворот передних колёс: у GR135 рама складывается на ±27°, а колёса поворачиваются на ±49°.
На узких улицах, во дворах и на тесных площадках длина автогрейдера часто важнее его мощности: компактный GR135 развернётся там, где тяжёлой машине придётся маневрировать в несколько приёмов.
Высота автогрейдера: проезд и перевозка
Высота по кабине у грейдеров XCMG — от 3 150 мм у GR135 до 3 472 мм у GR256 и 3 850 мм у GR3005T Pro. Её сверяют с воротами ремонтного бокса и тёплой стоянки, а при перевозке на трале прибавляют высоту погрузочной площадки — так получается общая высота автопоезда.
Ещё один размер — дорожный просвет под передней осью: 515 мм у GR135 и 430 мм у GR165. Он показывает, через какие неровности машина пройдёт, не задев их.
Что выбрать из линейки XCMG
- GR135 — 11 т, 8 015 × 2 380 × 3 150 мм, радиус поворота 6,6 м: городские улицы, дворы, обочины.
- GR165 — 15 т, 132 кВт, ширина на узких шинах 2 465 мм: строительство и ремонт дорог.
- GR2205AT — 16,5 т, полный привод, отвал 4 270 мм: большие объёмы планировки и сложные площадки.
- GR3005T Pro — 28,5 т, 247 кВт, отвал 4 572 мм: карьерные дороги и тяжёлые условия.
Вопросы и ответы
Какая ширина у грейдера?
У моделей XCMG — от 2 380 мм у GR135 до 3 270 мм у карьерного GR3005T Pro. Средние и тяжёлые GR165, GR2205AT и GR256 на стандартных шинах имеют ширину 2 625 мм.
Какая длина автогрейдера?
От 8 015 мм у лёгкого GR135 до 9 448 мм у тяжёлого GR256. GR165 — 8 900 мм, GR2205AT — 9 343 мм. Карьерный GR3005T Pro длиннее — точную длину для комплектации уточняйте у менеджера.
Какая высота у автогрейдера?
От 3 150 мм у GR135 до 3 850 мм у GR3005T Pro. У машин среднего и тяжёлого класса GR165, GR2205AT и GR256 — от 3 420 до 3 472 мм.
Какой ширины отвал у грейдера?
В линейке XCMG — от 3 660 мм у GR135 и GR165 до 4 572 мм у GR3005T Pro. Отвал шире машины, поэтому при переездах его разворачивают вдоль рамы.
Итог
Габариты автогрейдера — длина, ширина, высота и ширина отвала — решают, где машина будет работать и как её доставить. Для города и стеснённых площадок подходит компактный GR135, для дорожного строительства — GR165 и GR2205AT, для тяжёлых работ и карьеров — GR256 и GR3005T Pro. Все модели — в разделе «Автогрейдеры»; подобрать машину под ширину дорог и условия перевозки и рассчитать стоимость поможет менеджер АДК — телефоны на странице «Контакты».
