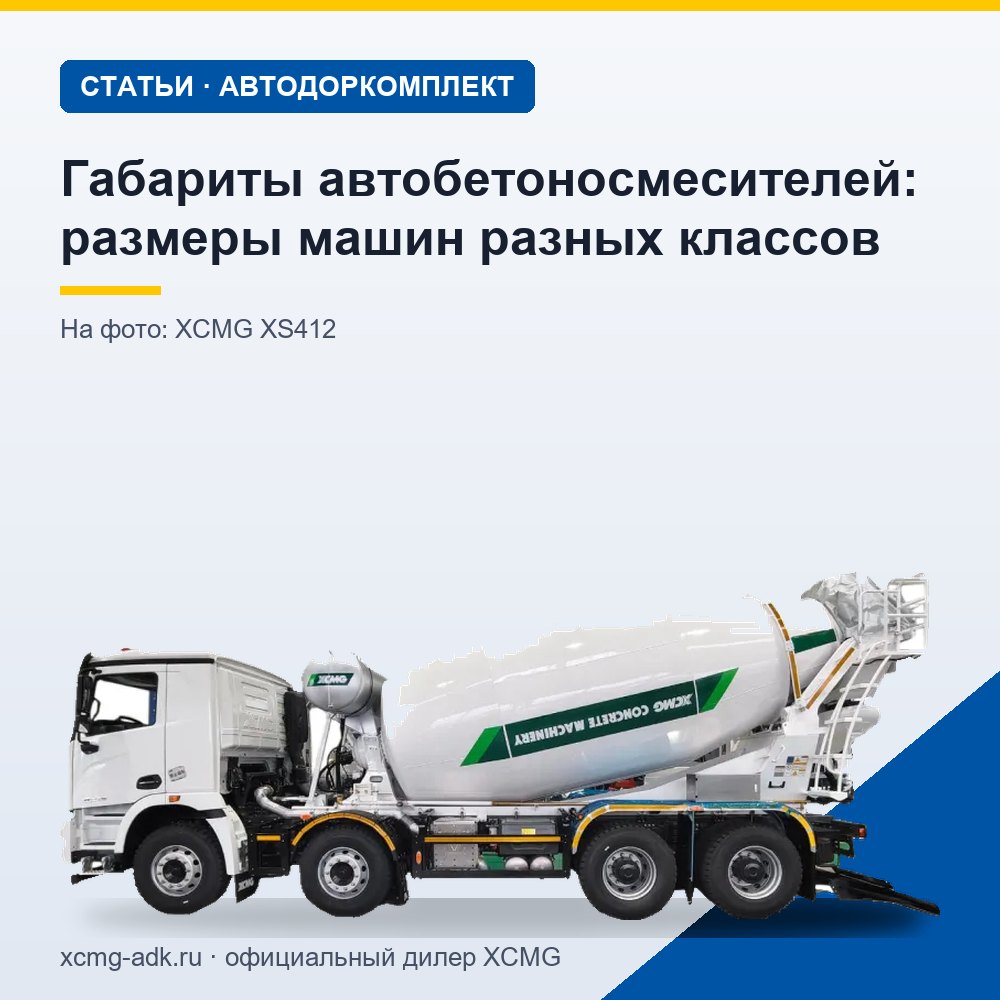

Габариты автобетоносмесителей: размеры машин разных классов
Коротко: размеры автобетоносмесителя зависят от объёма барабана и шасси. Четырёхосный XCMG XS412 с барабаном на 12 м³ имеет габариты 10 390 × 2 550 × 3 990 мм и снаряжённую массу 16 300 кг. Самозагружающийся SLM4 на 4 м³ короче и ниже — 8 450 × 2 930 × 3 450 мм с опущенным ковшом, — но шире и весит 10 100 кг. Кроме длины, ширины и высоты при подборе миксера под объект смотрят на полную массу с бетоном и на то, как машина стыкуется с бетонным заводом и насосом.
Материал для прорабов, диспетчеров бетонных узлов и владельцев строительных компаний, которые проверяют, проедет ли миксер к объекту и встанет ли под загрузку. Автобетоносмеситель, или автомиксер, — машина с вращающимся барабаном, которая везёт готовую бетонную смесь от завода к месту укладки и перемешивает её в пути, чтобы смесь не расслоилась.
Какие размеры автобетоносмесителя указывают в характеристиках
- Габаритные размеры — длина, ширина и высота в транспортном положении, в миллиметрах, через знак «×».
- Объём барабана — сколько готовой смеси машина везёт за рейс.
- Шасси и колёсная формула — число осей и ведущих колёс: от них зависят длина, проходимость и нагрузка на дорогу.
- Снаряжённая масса — вес машины без смеси. Полную массу с бетоном считают отдельно.
- Шины и максимальный подъём — на какой уклон машина заедет с грузом.
Габариты автобетоносмесителей XCMG: таблица
| Параметр | XS412 | SLM4 |
|---|---|---|
| Тип | Автобетоносмеситель | Самозагружающийся бетоносмеситель с шарнирно-сочленённой рамой |
| Объём барабана, м³ | 12 | 4 |
| Шасси | XCMG 8 × 4 | XCMG 4 × 4 |
| Длина × ширина × высота, мм | 10 390 × 2 550 × 3 990 | 8 450 × 2 930 × 3 450 (ковш опущен) |
| Снаряжённая масса, кг | 16 300 | 10 100 |
| Двигатель, кВт | 276 | 91 |
| Шины | 315/80R22,5 | 12R22.5 |
| Максимальный подъём, % | 35 | 30 |
| Бак для воды, л | 800 | 900 |
Это машины разных классов и задач. XS412 возит готовую смесь с бетонного завода большими партиями. SLM4 сам набирает материалы ковшом, дозирует, перемешивает и выгружает бетон — им работают там, где завода поблизости нет.
Высота автобетоносмесителя и автомиксера
Высота XS412 — 3 990 мм, SLM4 — 3 450 мм с опущенным ковшом. Эту цифру сверяют с воротами бетонного узла и гаража, с мостами, путепроводами и проводами на маршруте, а на объекте — с перекрытиями паркингов и навесами.
На бетонном заводе важна не только габаритная высота, но и высота загрузочной воронки миксера: под неё подаётся смесь из смесителя. У бетоносмесительных установок XCMG — от XS0.5B до XS3.0B — высота выгрузки указана 3,8 м с приёмом смеси в автобетоносмеситель. Сравнивайте её с высотой воронки конкретного шасси — эту цифру уточняют у поставщика миксера. Установки — в разделе «Бетоносмесительные установки».
У SLM4 барабан при выгрузке можно поднять, чтобы бетон сходил быстрее, а загрузочный ковш в работе поднимается, чтобы засыпать материалы в барабан. Рабочая высота такой машины больше транспортной: под проводами и навесами оставляйте запас.
Длина автобетоносмесителя и манёвренность
Длина четырёхосного миксера на 12 м³ — 10 390 мм. С такой машиной заранее продумывают заезд на площадку и место для разворота: в тесном дворе ей может понадобиться манёвр задним ходом с сопровождающим. Радиус поворота зависит от шасси — уточняйте его для конкретной комплектации.
SLM4 короче — 8 450 мм — и устроен иначе: полный привод 4 × 4 и шарнирно-сочленённая рама дают ему меньший радиус разворота и проходимость на бездорожье. Это машина для дорог, откосов, плотин, каналов и удалённых объектов, где большой миксер не проедет или не развернётся.
Ширина автомиксера
Ширина XS412 — 2 550 мм. У SLM4 — 2 930 мм: это не грузовик с барабаном, а самоходная машина с шарнирной рамой и загрузочным ковшом. Если такую машину планируют перегонять по дорогам общего пользования, ширину сверяют с требованиями к маршруту и заранее решают, своим ходом она поедет или на трале.
На объекте ширина нужна для проезда между бытовками, складами материалов и опалубкой, а рядом с машиной оставляют место, чтобы водитель мог работать с лотком.
Масса: снаряжённая и полная
В характеристиках указывают снаряжённую массу: у XS412 — 16 300 кг, у SLM4 — 10 100 кг. В рейсе к ней прибавляются бетонная смесь, вода в баке и топливо — у XS412 бак на 600 л. Полную массу с конкретной маркой бетона считают до поездки: по ней проверяют мосты, временные дороги и основания на площадке.
Миксер и бетононасос: стыковка по высоте
XS412 работает в паре с бетононасосом: миксер подъезжает задом и выгружает смесь в приёмный бункер. Лоток миксера должен оказаться выше бункера. У стационарных бетононасосов XCMG высота заполнения — от 1 370 мм у XS5008D до 1 500 мм у XS9035D. Насосы — в разделе «Бетононасосы».
Что выбрать из линейки XCMG
- XS412 — 12 м³ на шасси 8 × 4, 10 390 × 2 550 × 3 990 мм, двигатель Weichai 276 кВт: доставка бетона с завода на объекты.
- SLM4 — 4 м³ за партию, 8–12 м³/ч, электронное взвешивание с погрешностью до 2 %: удалённые объекты без бетонного завода.
Обе машины — в разделе «Автобетоносмесители».
Вопросы и ответы
Какая высота у автобетоносмесителя?
У XS412 на 12 м³ — 3 990 мм, у самозагружающегося SLM4 — 3 450 мм с опущенным ковшом. Для бетонного завода дополнительно сверяют высоту загрузочной воронки.
Какая длина у автобетоносмесителя на 12 кубов?
У XCMG XS412 — 10 390 мм. Это четырёхосная машина на шасси 8 × 4.
Какая ширина автомиксера?
XS412 — 2 550 мм, SLM4 — 2 930 мм. Самозагружающаяся машина шире обычного миксера на шасси грузовика.
Сколько весит автобетоносмеситель?
Без смеси XS412 весит 16 300 кг, SLM4 — 10 100 кг. С бетоном масса заметно больше, её считают под конкретную марку смеси и объём.
Итог
Размеры автобетоносмесителя проверяют по маршруту и площадке: высоту — по воротам, мостам и проводам, длину — по заезду и развороту, ширину — по проездам, массу с бетоном — по мостам и временным дорогам. Для больших объёмов с завода подходит миксер XS412, для удалённых объектов — самозагружающийся SLM4. Опишите менеджеру АДК объект и подъезды к нему — он поможет выбрать машину и посчитает стоимость; адреса филиалов — на странице «Контакты».
