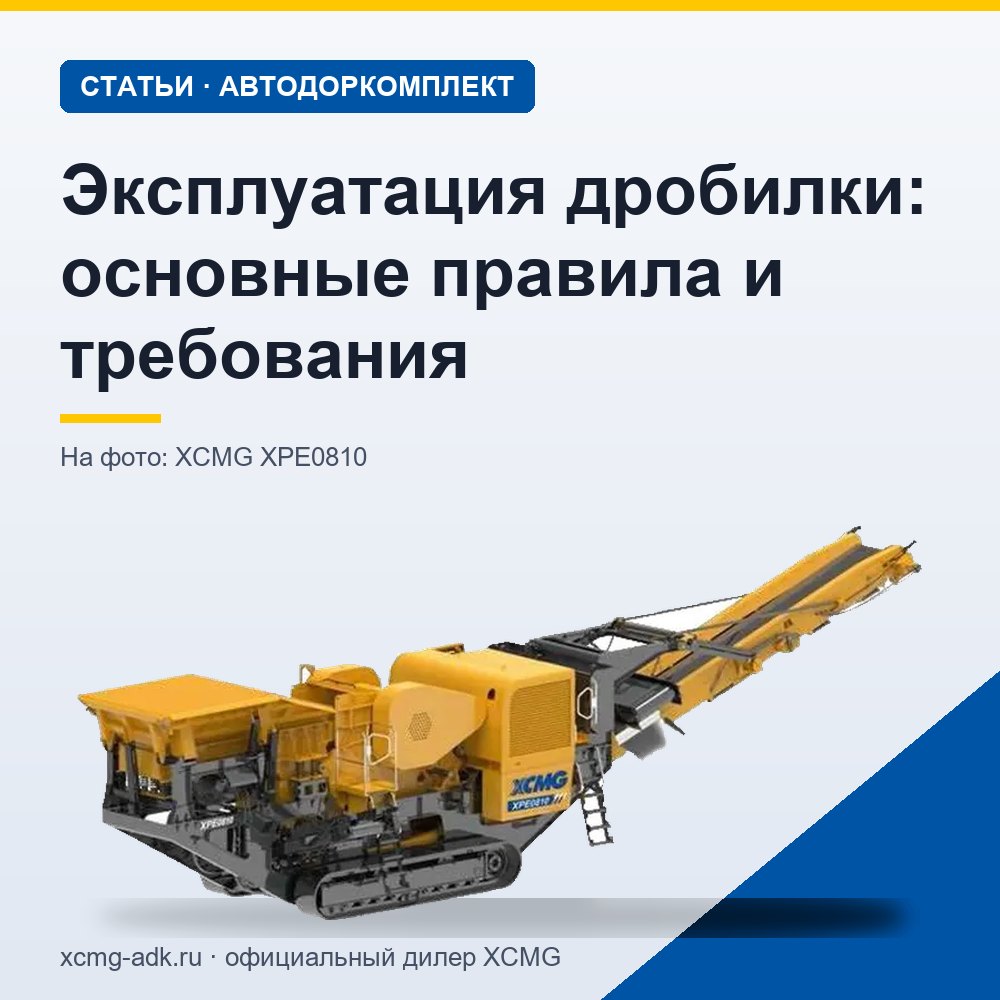

Эксплуатация дробилки: основные правила и требования
Коротко: безопасная эксплуатация мобильной дробилки держится на нескольких правилах: установка на ровной подготовленной площадке, пуск линии от последнего конвейера к питателю и остановка в обратном порядке, подача материала не крупнее и не прочнее паспортных значений, защита от металла и устранение забивки только на остановленной машине или гидромолотом с дистанционным управлением. Порядок операций для своей модели берите из её руководства, а требования к персоналу и работам — из нормативных документов вашего предприятия.
Материал для владельцев карьеров, подрядчиков, которые перерабатывают бетонный лом и скальный грунт, и механиков дробильных участков. Мобильная дробильная установка — это дробилка, приёмный бункер, питатель, конвейеры и силовая установка на собственном гусеничном ходу: она приходит на объект своим ходом с трала и начинает работу без фундамента.
Инструкция щековой дробилки: что в ней главное
Руководство поставляется вместе с установкой и описывает конкретную модель. До первого пуска разберите в нём:
- перевод из транспортного положения в рабочее: складывание и раскладывание бункера и конвейеров;
- порядок пуска и остановки, работу пульта и аварийных выключателей;
- регулировку выходной щели и замену дробящих плит;
- блокировки, без которых нельзя открывать дробильную камеру и обслуживать узлы;
- смазку и обслуживание — интервалы продублированы в сервисной книжке.
Инструкция щековой дробилки нужна и оператору, и механику. Храните её рядом с установкой; вопросы по эксплуатации задайте в сервисе АДК, назвав модель и заводской номер.
Установка на площадке
Установку ставят на ровное, утрамбованное основание, способное выдержать её массу: у дизельной щековой XPE0810 полная масса — 50 200 кг, у XPE0912 — 72 000 кг. По площадке машина перемещается на гусеницах медленно, у XPE0810 — до 1,1 км/ч, а предельный преодолеваемый подъём у неё — 20°, у XPE0912 — 14°.
- Учитывайте высоту загрузки: экскаватору или погрузчику, который кормит установку, нужно доставать до бункера. У XPE0810 высота погрузки — 3 964 мм, у XPE0912 — 4 472 мм.
- Оставьте место под штабели готовой продукции у разгрузки конвейеров и проезд для техники, которая их вывозит.
- Бункер и конвейеры у XPE0810 складываются и раскладываются гидравликой — делайте это, только убедившись, что в зоне движения никого нет.
Порядок пуска и остановки
Дробильную линию запускают так, чтобы материалу всегда было куда уйти:
- Осмотр: дробильная камера пуста, ограждения на месте, на конвейерах и под ними нет людей.
- Звуковой сигнал о пуске, запуск силовой установки.
- Пуск конвейеров, затем дробилки, и только потом — питателя.
Останавливают в обратном порядке: сначала питатель, дробилке дают переработать материал в камере, затем останавливают её и конвейеры. У дробильных установок XCMG есть беспроводной пульт дистанционного управления, пуск и остановка одной кнопкой, а интеллектуальная система регулирует скорость подачи по уровню материала и загрузке — это выравнивает работу, но не отменяет контроль оператора.
Что можно подавать в дробилку
Главная причина поломок — материал, на который машина не рассчитана. Паспортные ограничения моделей XCMG:
| Модель | Тип | Максимальный кусок, мм | Прочность материала, МПа | Производительность, т/ч |
|---|---|---|---|---|
| XPE0810 | Щековая, дизельная | 630 | 300 | 400 |
| XPE0912 | Щековая | 700 | 300 | 500 |
| XPY1100 | Конусная | 210 | 300 | 450 |
| XPF1214 | Роторная | 700 | 120 | 450 |
| XPL1000 | Центробежная | 57 | 300 | 250 |
Негабарит крупнее паспортного куска разбивают заранее. Роторную дробилку не загружают материалом прочнее 120 МПа. Для центробежной XPL1000 есть ещё одно ограничение — влажность материала не выше 20 %.
Металл, забивка и перегрузка
- Металл. Арматура в бетонном ломе, зубья ковшей, болты повреждают дробящие органы. У щековых XPE0810 и XPE0912 стоит магнитный сепаратор, у конусной XPY1100 — металлоуловитель, металлодетектор и защита дробилки от перегрузки.
- Забивка камеры. Застрявший кусок никогда не вытаскивают руками и ломом из работающей дробилки. Для таких случаев на XPE0912 можно установить гидромолот с дистанционным управлением, у XPE1215 он уже есть.
- Перегрузка. У роторных XPF1214 и XPF1214D есть защита от перегрузки и функция определения нулевой точки — они помогают сохранить дробилку и стабильную разгрузку.
Перед любым обслуживанием камеры, конвейеров и питателя установку останавливают и блокируют от случайного пуска так, как требует руководство.
Выходная щель, износ и работа конусной дробилки
Крупность готового продукта задаёт выходная щель. У щековых установок XCMG она регулируется гидравликой. Диапазон регулировки — 75–200 мм у XPE0810, 70–200 мм у XPE0912 и 22–45 мм у конусной XPY1100. Щель меняют на остановленной дробилке по руководству. По мере износа дробящих плит или бил продукт становится крупнее — контролируйте фракцию на выходе и вовремя меняйте изношенные детали; оригинальные запчасти XCMG есть на складе АДК.
Конусные дробилки: эксплуатация
Конусная дробилка работает на вторичном и третичном дроблении, поэтому её кормят уже раздробленным материалом: у XPY1100 кусок — не больше 210 мм. Подачу держат равномерной, без провалов и переполнения. Грохот XPY1100 возвращает крупные фракции на повторное дробление — за его сетками следят так же внимательно, как за самой дробилкой.
Пыль, шум и электропитание
Распылители низкого давления на установках XCMG подавляют пыль, а гашение вибрации снижает шум, но средства защиты персоналу всё равно нужны. Часть моделей работает от внешней сети: электрическая версия XPE0810 — только от внешнего источника тока, дизель-электрические XPE0912, XPY1100 и XPF1214D — от собственного генератора или от сети. Подключение к сети выполняют по проекту электроснабжения площадки; требования к персоналу и электробезопасности — в документах вашего предприятия.
Что выбрать из линейки XCMG
- XPE0810 — щековая, 400 т/ч, кусок до 630 мм, дизельный двигатель 268 кВт: первичное дробление на удалённых карьерах.
- XPE0912 — щековая, 500 т/ч, кусок до 700 мм, дизель-электрический привод: крупные карьеры.
- XPY1100 — конусная, 450 т/ч, грохот с рециркуляцией: вторичное дробление и щебень.
- XPF1214 — роторная, 450 т/ч, материал до 120 МПа: бетонный лом и мягкие породы.
Все установки — в разделе «Дробильно-сортировочное оборудование».
Вопросы и ответы
Как отрегулировать выходную щель щековой дробилки?
На установках XCMG щель регулируется гидравликой, на остановленной дробилке и в пределах, указанных в паспорте модели. Порядок регулировки описан в руководстве по эксплуатации.
Что делать, если дробилку забило?
Остановить питатель и дробилку, заблокировать пуск и освобождать камеру по руководству — гидромолотом с дистанционным управлением, если он есть, или под контролем механика. Доставать камни руками из работающей машины нельзя.
Что такое паспорт щековой дробилки?
Это документ с характеристиками модели: производительность, максимальный кусок, прочность материала, диапазон выходной щели, двигатель и масса. Характеристики дробилок XCMG есть на карточках моделей в каталоге.
Можно ли дробить прочный камень роторной дробилкой?
Роторная XPF1214 рассчитана на материал прочностью до 120 МПа. Для более прочных пород в каталоге есть щековые и конусные установки с пределом 300 МПа; прочность вашего материала определяют испытаниями.
Итог
Дробильная установка работает долго, если её правильно поставить, запускать и останавливать в верном порядке, кормить материалом в пределах паспорта и никогда не лезть в камеру работающей машины. Модели XCMG — в разделе «Дробильно-сортировочное оборудование»; менеджер АДК поможет выбрать тип дробилки под вашу породу и нужную фракцию и посчитает стоимость. Телефоны филиалов — на странице «Контакты».
