Длина и глубина прокола ГНБ: возможности установок разного класса
Коротко: длина ГНБ-прокола и его глубина — не паспортные характеристики установки, а результат проекта: они зависят от грунта, диаметра трубы, профиля скважины и препятствий на трассе. Установка задаёт пределы через тяговое усилие, крутящий момент на шпинделе, производительность бурового насоса и наибольший диаметр расширения. У установок ГНБ XCMG тяговое усилие — от 13,3 т у XZ120E до 60/100 т у XZ600F, расширение — от 500 до 1 200 мм.
Материал для подрядчиков, которые прокладывают трубопроводы и кабели без траншей и выбирают установку под свои объекты. Горизонтально направленное бурение (ГНБ) — способ, при котором установка бурит пилотную скважину под дорогой, рекой или застройкой, расширяет её и затягивает трубу, не вскрывая поверхность.
От чего зависит длина ГНБ
Длину одного прокола ограничивает сопротивление: чем длиннее скважина и больше диаметр трубы, тем больше сила, нужная, чтобы протащить расширитель и плеть. На это влияют:
- Тяговое усилие установки. Главный параметр: с ним машина затягивает трубу на обратном ходе.
- Крутящий момент шпинделя. Вращает буровую головку и расширитель; в плотных грунтах и на большом диаметре момент нужен выше.
- Буровой насос. Раствор выносит шлам, охлаждает инструмент и удерживает стенки. На длинной скважине без достаточного потока растёт трение и риск прихвата.
- Грунт. В песках, глинах, суглинках и с включениями камня сопротивление разное, поэтому одна и та же машина в разных грунтах пройдёт разную длину.
- Диаметр и материал трубы. Стальная плеть тяжелее и жёстче полиэтиленовой, на неё нужен больший запас тяги.
Поэтому длину проектируют под конкретный створ, а установку подбирают с запасом по тяге и моменту.
Глубина ГНБ: что её определяет
Глубину прокола задаёт проект: она должна обеспечить безопасный проход под дорогой, руслом или существующими сетями. Скважина идёт по дуге — от точки входа вниз, затем горизонтально и вверх к точке выхода. Чем глубже нужно пройти, тем длиннее участки входа и выхода, потому что буровые штанги и труба гнутся только с допустимым радиусом.
Для глубоких и длинных переходов нужны более толстые штанги и установка с большим моментом: у XZ120E штанга 1 800 × 52 мм, у XZ360E — 3 000 × 73 мм, у XZ600F — 4 500 × 89 мм. Ведение скважины по проектному профилю обеспечивает система локации, её подбирают вместе с установкой.
Классы установок ГНБ и их возможности
| Модель | Тяговое усилие, т | Момент шпинделя, Н·м | Буровой насос, л/мин | Наибольшее расширение, мм | Буровая штанга, мм |
|---|---|---|---|---|---|
| XZ120E | 13,3 | 3 000 | 100 | 500 | 1 800 × 52 |
| XZ230E | 23 | 6 500 | 250 | 700 | 3 000 × 60 |
| XZ360E | 37 | 13 200 | 400 | 900 | 3 000 × 73 |
| XZ430E | 43 | 18 500 | 450 | 1 000 | 3 000 × 83 |
| XZ450E PLUS | 45, с доп. гидромоторами — до 90 | 23 500 | 600, опция 800 | 1 200 | 4 500 × 89 |
| XZ600F | 60/100 | 30 000 | 600, опция 800 | 1 200 | 4 500 × 89 |
Лёгкие установки

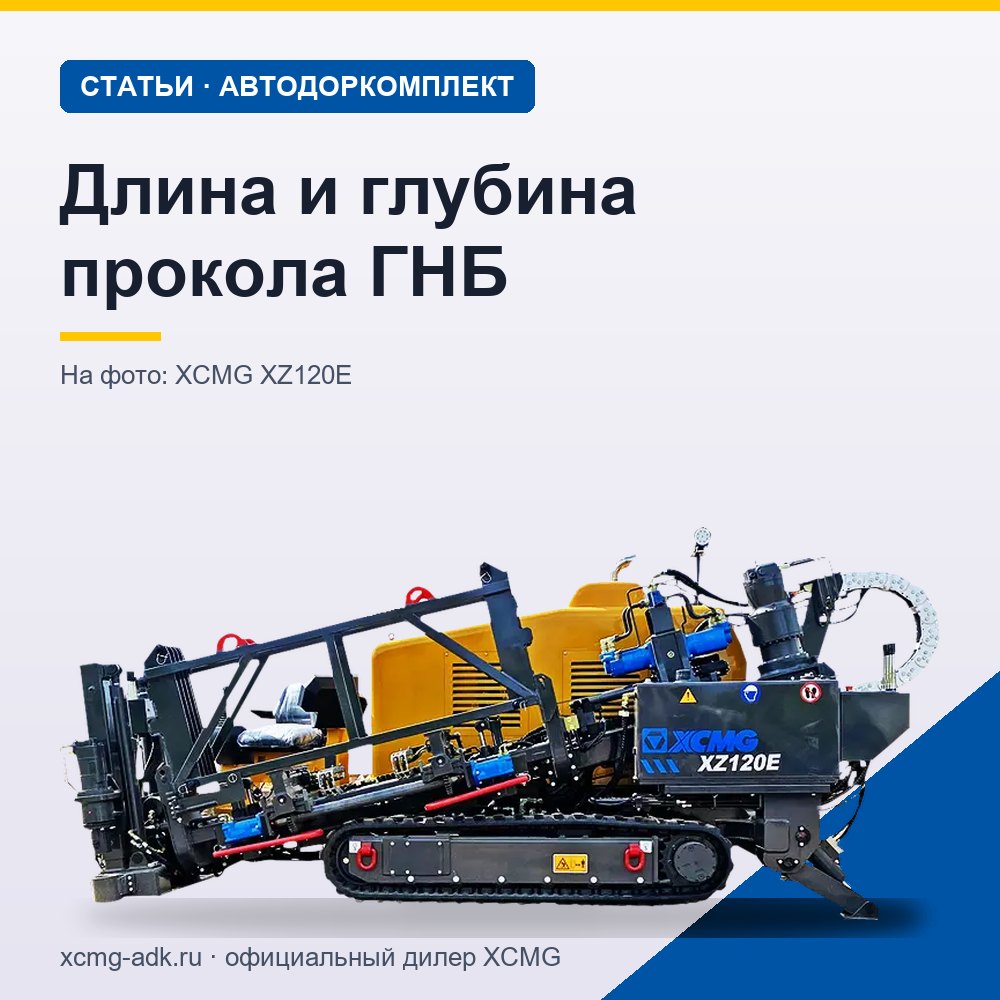

XZ120E с тягой 13,3 т и расширением до 500 мм — для коротких проколов под кабель, связь и водопровод малого диаметра: под дорогами, во дворах, на участках. XZ230E на 23 т расширяет скважину до 700 мм и подходит для газопроводов и водопроводов среднего диаметра в городе.
Средние установки
XZ360E, XZ430E и XZ450E с тягой 37–45 т (у XZ450E — 45/70 т) и расширением 900–1 000 мм берут под переходы через автодороги и небольшие водные преграды, трубы большего диаметра и более плотные грунты. У XZ360E PLUS расширение увеличено до 1 000 мм, а штанга — до 3 000 × 83 мм.
Тяжёлые установки
XZ450E PLUS и XZ600F с расширением до 1 200 мм и штангами длиной 4 500 мм рассчитаны на крупные трубы и протяжённые переходы. Длинные штанги сокращают число соединений на скважину и ускоряют работу.
Размеры установки ГНБ и её масса
Габариты установки определяют, на какой площадке она встанет и на чём её везти. Длина установки ГНБ связана с длиной штанги: машина под штангу 1 800 мм короче, под штангу 4 500 мм — длиннее.
| Модель | Длина × ширина × высота, мм | Масса, т | Ходовая |
|---|---|---|---|
| XZ120E | 4 500 × 1 680 × 2 170 | 5–7 | Резиновые гусеницы |
| XZ230E | 6 100 × 2 230 × 2 300 | 9–10 | Резиновые гусеницы |
| XZ360E | 6 200 × 2 280 × 2 450 | 10,5–12,5 | Стальные гусеницы с резиновыми накладками |
| XZ450E | 6 500 × 2 250 × 2 450 | 12,5–14 | Стальные гусеницы с резиновыми накладками |
| XZ450E PLUS | 8 800 × 2 280 × 2 610 | 13,5 | Стальные гусеницы с резиновыми накладками |
| XZ600F | 9 000 × 2 450 × 2 640 | 16–16,3 | Стальные гусеницы с резиновыми накладками |
Резиновые гусеницы лёгких машин бережнее к асфальту и плитке во дворах. Подачу штанг у лёгких и средних моделей выполняет автоматическая система с кассетой, у тяжёлых XZ450E PLUS и XZ600F подача полуавтоматическая, с крано-манипуляторной установкой грузоподъёмностью 2 т.
Как подобрать установку под проколы
- Соберите параметры типовых объектов: диаметр и материал трубы, длину переходов, грунты.
- Выберите класс по тяге и наибольшему расширению с запасом: работа на пределе возможностей машины повышает риск прихвата инструмента.
- Проверьте насос: на длинных переходах и в песках нужен больший поток раствора.
- Сверьте габариты и массу с площадками и транспортом.
Что выбрать из линейки XCMG
- XZ120E — 13,3 т, расширение 500 мм, 4 500 × 1 680 × 2 170 мм: кабели и сети малого диаметра в городе.
- XZ360E — 37 т, 13 200 Н·м, расширение 900 мм: переходы под дорогами, трубы среднего диаметра.
- XZ600F — 60/100 т, 30 000 Н·м, расширение 1 200 мм: крупные трубы и протяжённые переходы.
Другие машины для фундаментных работ — в разделе «Буровая техника».
Вопросы и ответы
Какая максимальная длина прокола ГНБ?
Единой цифры нет: длина зависит от грунта, диаметра трубы и профиля скважины. Установка задаёт предел через тяговое усилие — у моделей XCMG от 13,3 т (XZ120E) до 60/100 т (XZ600F) — и момент на шпинделе. Под конкретный переход длину рассчитывают в проекте.
На какую глубину можно проложить трубу методом ГНБ?
Глубину определяет проект перехода: под дорогой, рекой или сетями. Чем глубже, тем длиннее участки входа и выхода, поэтому глубокие переходы требуют более мощной установки и большей длины трассы.
Какие размеры у установки ГНБ?
От 4 500 × 1 680 × 2 170 мм у XZ120E до 9 000 × 2 450 × 2 640 мм у XZ600F. Масса — от 5–7 т до 16–16,3 т.
Какой диаметр трубы можно протянуть?
Ориентир — наибольший диаметр расширения: 500 мм у XZ120E, 700 мм у XZ230E, до 1 200 мм у XZ450E PLUS и XZ600F. Скважину расширяют больше диаметра трубы, запас задаёт проект.
Итог
Длина и глубина ГНБ-прокола задаются проектом, а установка определяет, потянет ли она такой переход: смотрите на тягу, момент, насос и диаметр расширения, затем на габариты и массу. Все модели — в разделе «Установки ГНБ». Расскажите менеджеру АДК о типовых переходах — он предложит установку и рассчитает её стоимость; позвонить или написать можно через страницу «Контакты».
